PEDROLLO EASY-SMALL User Manual

F01113001
~ 230 50/60 Hz
16 A
2.2 bar
2012
CODE:
V:
I max:
P start:
Year:
A
10106407A_rev.06
P start: 0,8 bar (12 psi)
P start: 1,5 bar (22 psi)
P start: 2,2 bar (32 psi)
STATUS
START
STOP
POWER
0
0 1020304050
50 100 150 200 l/min
gpm
0(0)
5(15)
10(30)
15(50)
m H
2
O (ft H
2
O)
ARHURUDEEN FRIT ES

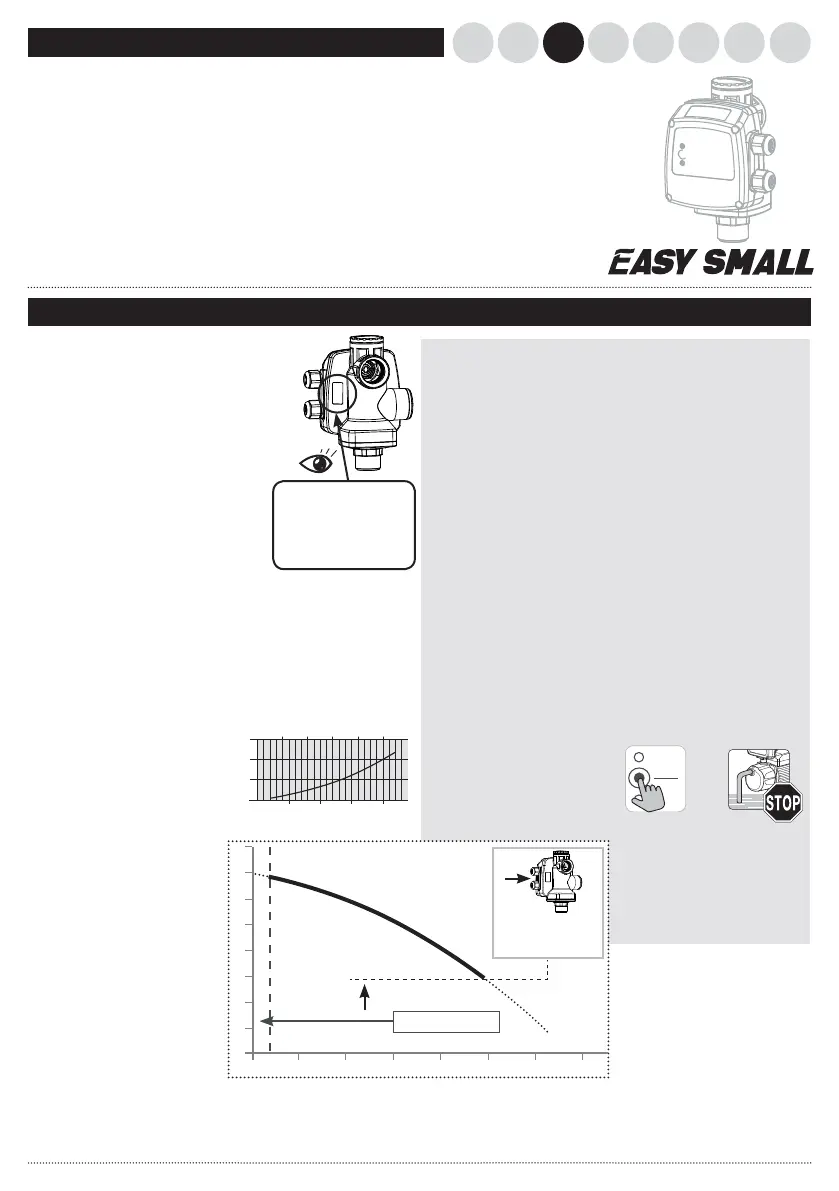

CONTROLADOR DE BOMBA ELECTRÓNICA
MANUAL DE INSTRUCCIONES
Datos técnicos
Condiciones de
funcionamiento
A. Fluidos admitidos/no
admitidos. EASY-SMALL se
debe usar con agua limpia y
líquidos no agresivos desde
el punto de vista químico. Si
el líquido contiene impurezas,
hay que instalar un ltro aguas
arriba.
B. Condiciones ambientales
EASY-SMALL no se puede
utilizar en ambientes donde
haya peligro de explosión.
La temperatura ambiente
para el uso deberá estar
comprendida entre 0 °C y 40
°C y la humedad no deberá ser
superior al 90%
C. Alimentación eléctrica
Vericar que la tensión de
alimentación no diera más de
un 10% respecto a la indicada
en los DATOS DE LA PLACA.
Valores diferentes pueden
causar daños a los
componentes electrónicos.
EASY-SMALL puede utilizarse
solo con bombas de motor
monofásico.
Campo de trabajo
Caudal
Presión
Caudal de parada
Presión de marcha
2 l/min
(0,5 gpm)
Qa
Pm
Normas de seguridad
Antes de instalar y utilizar
EASY-SMALL hay que leer
atentamente cada una de las
partes del presente manual. La
instalación y el mantenimiento
deberán ser realizados
por personal cualicado,
responsable de ejecutar las
conexiones hidráulicas y
eléctricas de acuerdo con las
normas vigentes aplicables.
PEDROLLO declina toda
responsabilidad por daños
derivados del uso impropio del
producto y no será responsable
por los daños causados por
mantenimiento o reparaciones
ejecutadas por personal no
cualicado y/o con piezas de
repuesto no originales. La
utilización de repuestos no
originales, alteraciones o uso
impropio producen la pérdida
de validez de la garantía
que cubre un período de 24
meses a partir de la fecha de
adquisición.
Al efectuar la primera
instalación, asegurarse de que:
- no haya tensión en la red de
alimentación eléctrica.
- los cables eléctricos sean
adecuados para la corriente
máxima.
- los pasacables y la tapa de
la tarjeta estén ensamblados
y apretados correctamente
(véase el apartado Conexiones
eléctricas).
- la red de alimentación
eléctrica está equipada con
un dispositivo de protección
adecuado (fusibles o relé
magnetotérmico) antes de
EASY-SMALL.
Al efectuar el mantenimiento
asegurarse de que:
- la instalación no esté en
presión (abrir un grifo)
- no haya tensión en la red de
alimentación eléctrica.
Parada de Emergencia
Mientras la bomba está en
funcionamiento,
es posible realizar una parada
de emergencia:
pulsar el botón START/STOP.
EASY-SMALL se ponen en
condición de FUERA DE
SERVICIO.
EASY-SMALL es un aparato
para hacer arrancar y parar
la electrobomba en la que
se instala sustituyendo los
tradicionales sistemas de
presostato/autoclave. La bomba
arranca cuando, al abrir un
grifo, la presión de la instalación
cae por debajo de la “presión
de marcha” (Pm), y se para
cuando el caudal solicitado se
pone a cero o cae por debajo
del “caudal de parada” (Qa).
La electrónica de EASY-
SMALL protege la bomba de
condiciones de funcionamiento
anómalas tales como la marcha
en seco o los arranques
reiterados debidos a pérdidas
en la instalación. EASY-SMALL
presenta dos salidas roscadas
1” BSP (hembra), situadas a
90° entre sí, para poder aplicar
directamente al dispositivo un
vaso de expansión, útil en caso
de que la instalación gotee,
con el n de evitar la continua
reanudación de la marcha de
EASY-SMALL.
Pérdidas de carga
- Tensión: ~230 Volt / ~115 Volt
- Frecuencia: 50-60 Hz
- Corriente: 10A, máx. 12A por 3 seg.
- Corriente: 12A, máx. 16A por 3 seg.
- Grado protección: IP 65
- Presión de marcha (Pm):
0,8 / 1,5 / 2,2 bar (12 / 22 / 32 psi)
- Caudal de parada (Qa): 2 l/min. (0,5 gpm)
- Conexión de aspiración: 1” M BSP
- Conexiones de impulsión (2): 1” F BSP
- Presión máx. de trabajo:
10 bar (150 psi)
- Presión de estallido: 40 bar (580 psi)
- Temperatura ambiente máxima:
+ 40 °C ( + 105 °F)
- Temperatura máx. del líquido admitida
por los materiales: 50°C ( + 120°F)
- Peso: 550 g
- Protecciones contra
- marcha en seco
(rearranque automático)
- arranques demasiado frecuentes
- Tipo de Accionamiento: 1C
- máx. acciones manuales en
pulsador: 1000
- máx. acciones automáticas
relé: 100000
- PTI clase 3A
- grado de contaminación: 2
-
Máx. Tensión de choque nominal: 2,5kV
- 230V 12A para pruebas EMC
- Diferencial operativo de presión: 10 bar
Antes de la instalación,
controlar siempre que
los DATOS DE LA PLACA,
correspondan con los
deseados.
