PEDROLLO EASY-SMALL - Page 22

MOTOR
MOTOR
GROUND
U
N
V
L
GROUND
LINE
LINE
STATUS
START
STOP
POWER
STATUS
START
STOP
POWER
STATUS
START
STOP
POWER

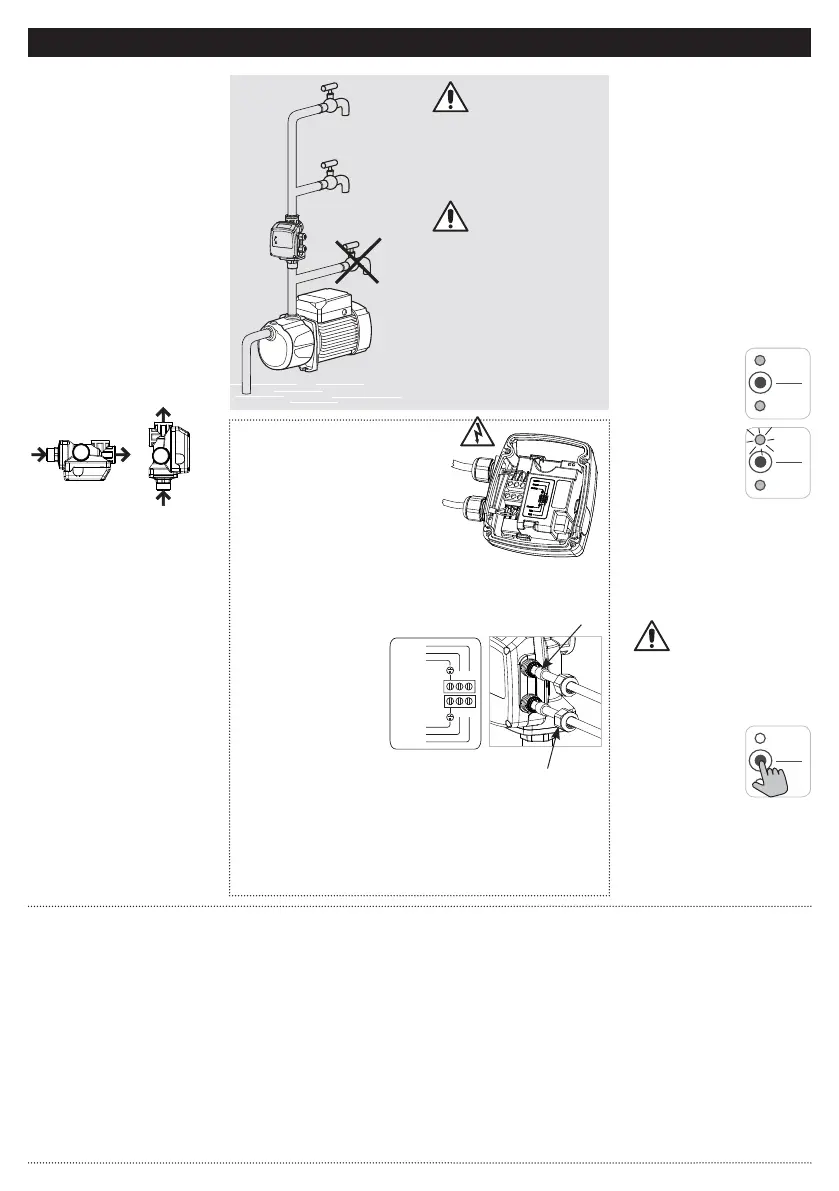

Предварительные контроли
Вынуть EASY-SMALL из упаковки
и проверить:
- чтобы не имелось никакого
ущерба,
- что ДАННЫЕ ТАБЛИЧКИ были
бы желаемыми,
- чтобы имелись в наличии
кабель-каналы и винты,
- чтобы входные и выходные
отверстия EASY-SMALL были
бы чистыми и свободными
от остатков упаковочного
материала,
- чтобы обратный клапан не мог
свободно двигаться.
Гидравлическое
подключение
Ориентирование
EASY-SMALL может быть
установлено при любом
ориентировании,
при строгом
соблюдении
указанного
направления потока.
Позиционирование
EASY-SMALL может быть
установлено непосредственно
на выходном отверстии насоса
или в любом положении линии
подачи. Между насосом и
EASY-SMALL не должно быть
установлено кранов. Никакой
невозвратный клапан не должен
быть установлена между EASY-
SMALL и кранами, между тем,
как можно, при необходимости,
установить невозвратный клапан
на системе труб вытяжки насоса.
Расширительный
бачок (факультативно):
Расширительный бачок
имеет резьбу 1” BSP M и
должен быть накачан при
отсутствии давления в системе
примерно на 90% от давления
повторного запуска (напр.:
если давление повторного
запуска составляет 1,5 бар и
давление накачивания будет
составлять 1,3 бар
Установка
ВНИМАНИЕ
Водяной столб,
расположенный
выше EASY-SMALL, не
должен создавать давления,
превышающего рабочее
давление насоса
( Pm ).
ВНИМАНИЕ
Максимальное
давление, создаваемое
насосом, должно быть выше
примерно на 0.3-0.5 бар
по сравнению с рабочим
давлением (Pm).
Если давление насоса
недостаточное, EASY-SMALL
остановит насос, сигнализируя
аномалию работы всухую/
без воды.
Первый ввод в эксплуатацию
Заливка насоса перед его пуском
для процедуры наполнения
насоса обратиться к Руководству
самого насоса.
ВНИМАНИЕ
EASY-SMALL оснащено обратным
клапаном: не использовать
выходное отверстие LIN PRESS®
для попыток заливки насоса
перед его пуском.
Подать напряжение
Подать давление. Включается
красный светодиод (POWER);
EASY-SMALL немедленно
обнаруживает отсутствие
давления на
гидравлической
установке и
запускает насос,
после чего
зажигается зелёный
светодиод (STATUS).
Если в течение 15
секунд от ввода в
эксплуатацию EASY-
SMALL не выявит корректной
заливки насоса перед пуском,
насос остановится по причине
работы всухую/без воды.
ВНИМАНИЕ
При первом вводе в
эксплуатацию может
стать необходимым дать
поработать насосу в
течение более долгого периода
для
завершения заливки.
Нажать на
кнопку
START/STOP
для восстановления
хода насоса и
завершения
заливки.
ПРИМЕЧАНИЕ 1. СУХОЙ ХОД = подача равна нулю
или давление ниже рабочего давления насоса (Pm). Это
вызвано отсутствием воды. По истечении 15 сек. EASY-SMALL
остановит насос и подаст сигнал об АНОМАЛИИ. EASY-SMALL
АВТОМАТИЧЕСКИ выполняет с растущими интервалами времени
(15,30, 60 минут и каждый последующий час) попытки возврата в
РЕЖИМ НОРМАЛЬНОГО ФУНКЦИОНИРОВАНИЯ Если EASY-SMALL
обнаружит давление и/или производительность, то вернётся
в РЕЖИМ НОРМАЛЬНОГО ФУНКЦИОНИРОВАНИЯ, в противном
случае насос остановится окончательно вплоть до следующей
попытки. Можете всегда выполнить ВРУЧНУЮ попытку возврата в
режим нормального функционирования.
ПРИМЕЧАНИЕ 2. ЧАСТЫЕ ВКЛЮЧЕНИЯ = частые остановы
и включения насосов с промежутком не более 2 минут.
Происходят при расходе менее 2 л/мин. Частые включения
подвергают насос риску выхода из строя. В случае утечек
системы или долгосрочного использования при чрезмерно
низком расходе (меньше 2 литров/мин. (0,5 gpm)), ход /
остановка может произойти также в течение нескольких секунд,
подвергая насос риску. В этом случае, по истечении интервала
времени, зависящего от частоты остановок/повторных запусков,
аппарат EASY-SMALL останавливает насос и поддерживает
его остановленным в течение следующих 30 минут, с целью
позволения его охлаждения, сигнализируя НЕПОЛАДКУ.
По истечении времени остывания насос включается
АВТОМАТИЧЕСКИ. В любой момент возможен также РУЧНОЙ пуск
насоса.
ВНИМАНИЕ
Защита IP 65 частей под
давлением гарантируется только
в случае, если кабель-канал
и крышка платы корректно
собраны и затянуты.
Электрические
подключения
Выполнить электрические
подключения в соответствии
с электрической схемой,
приведённой также внутри
крышки плат.
ДВИГАТЕЛЬ
ЛИНИЯ
ПРОКЛАДКА
КАБЕЛЬ-КАНАЛ
