MOTOR
MOTOR
GROUND
U
N
V
L
GROUND
LINE
LINE
STATUS
START
STOP
POWER
STATUS
START
STOP
POWER
STATUS
START
STOP
POWER
Elektromos bekötés
Az elektromos bekötést
a burkolat fedelének
belsejében is megtalálható
bekötési
vázlatnak megfelelően kell
elvégezni.
Figyelem: A tömszelencének
és a borító fedélnek tökéle-
tesen illeszkedni kell, hogy
garantalják az IP 65 szintű
védelmet.
Megrendelhető változat:
az elektronika elő van
készítve külső jeladóval,
történő kommunikációra. (pl.
szintmérő szonda, úszókap-
csoló, stb.)
Előzetes ellenőrzések
Vegye ki az EASY-SMALL-t a csoma-
golásból és ellenőrizze:
- a termék sérülésmentes-e,
- az adattáblán az értékek
megfelelnek-e a kívántaknak,
- a kábelek és a csavarok
megvannak-e,
- az EASY-SMALL kimeneti és be-
meneti csatlakozásai tiszták és nem
tömítette el őket a csomagolóanyag,
- a szelep szabadon mozog.

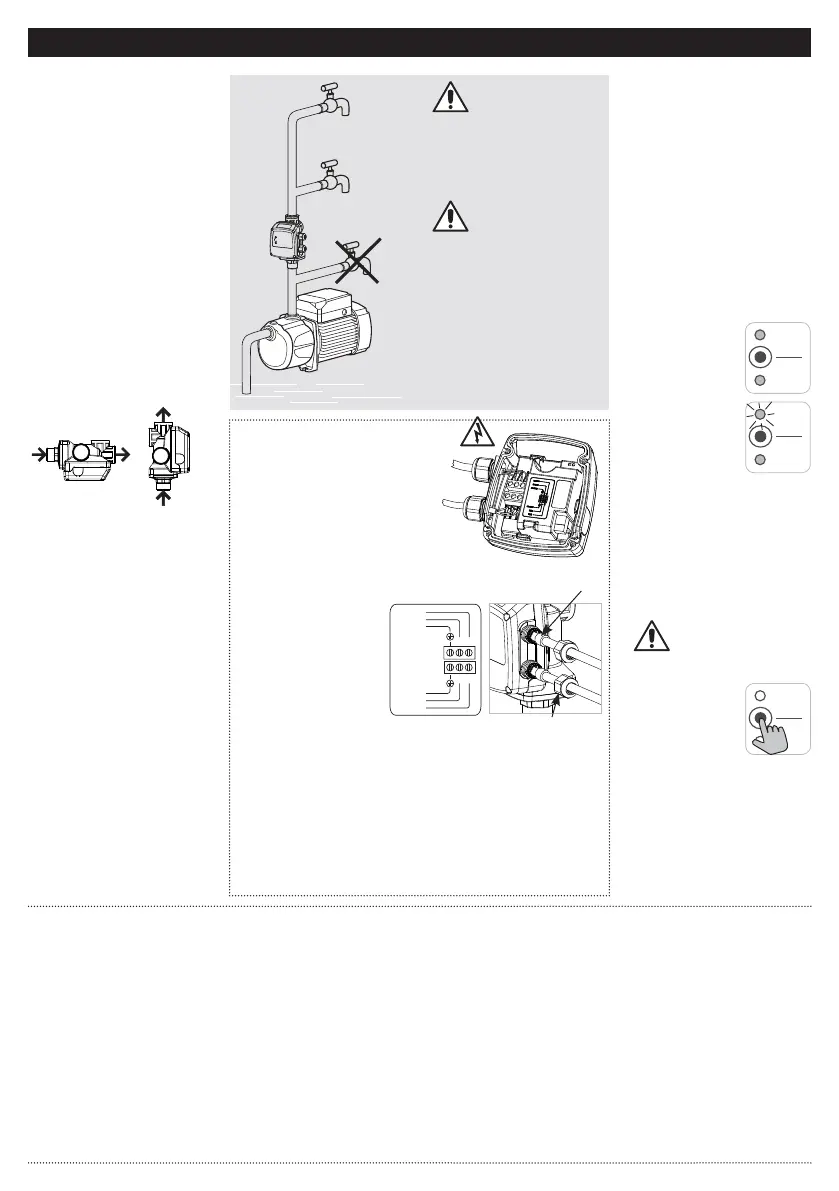

Hidraulikus kötések
Pozíció
EASY-SMALL a következő képen
látható módon csatlakoztatható (az
áramlási irány betartásával).
Elhelyezés
Az EASY-SMALL közvetlenül a
szivattyú kiömlő csőcsatlakozójára
vagy a nyomóoldali cső bármelyik
pontjára telepíthető.
Az EASY-SMALL és a szivattyú között
nem alkalmazható vízcsap. Nem kell
fölszerelni visszacsapó szelepet az
EASY-SMALL
és a vízcsapok közé. Míg a szivattyú
szívóágára - telepítéstől függően
- láb-, vagy visszacsapó szelep
szükséges.
Tágulási tartály (opcionális): a
tágulási tartálynak 1” menetes
csatlakozása van és föl kell tölteni
levegővel anélkül, hogy nyomás
lenne a rendszerben, az újraindulási
nyomás kb. 90%-ára (pl. ha az
újraindulási nyomás 1,5 bar, akkor a
felfújási nyomás1,3 bar lesz.
Telepítés
Figyelem
Az EASY-SMALL fölött
elehelyezkedő vízoszlop nem
eredményezhet a szivattyú
indító nyomásánál(Pm) nagyobb
nyomást.
Figyelem
A szivattyú által
előállított maximális
nyomásnak legalább 1-1.5 bar-al
(15 psi)nagyobbnak kell lennie
az indító nyomásnál (Pm). Ha a
szivattyú által előállított nyomás
nem elegendő az EASY-SMALL
leállítja a szivattyút, rendellenes-
séget jelez szárazonfutás miatt.
Első beüzemelés
Az EASY-SMALL beüzemelése
előtt a szivattyút,annak használati
utasításában leírt módon fel kell
tölteni vízzel.
Figyelem
Az EASY-SMALL egy beépített
lábszele-
pet tartalmaz,ezért
annak a nyomóoldali
csőcsatlakozóján keresztül a
szivattyú nem tölthető fel.
Bekapcsolás
után kigyullad a
piros led(Power); az
EASY-SMALL azonnal
érzékeli,hogy a
hidraulikus rendszer-
ben nincs nyomás és
elindítja a szivattyút
(kigyullad a zöld led
Status).
Ha 15 másodperccel az indítás után
az EASY- SMALL nem érzékeli a
feltöltődést,szárazon futás miatt
leállítja a szivattyút.
Figyelem
Az első beüzemelés alkalmával
előfordulhat,hogy a tökéletes
feltöltődéshez ez az idő
nem elegendő.
Nyomjuk meg
START/STOP
gombot,hogy
a szivattyú
újrainduljon és be-
fejezze a feltöltődést.
Motor
Line
Tömítés
Tömszelence
MEGJEGYZÉS 1 SZÁRAZONFUTÁS = Nincs átfolyás és a nyomás kisebb,
mint a szivattyú indítási nyomása (Pm).
Vízhiány okozza.15 másodperc után az EASY-SMALL leállítja a szivattyút és
rendellenességet jelez.Az EASY-SMALL növekvő időközönként (15, 30, 60
percre majd minden órában ) automatikusan végez újraindításokat, a normál
üzemmód visszatéréséhez. Ha az EASY-SMALL nyomást és/vagy átfolyást
érzékel visszaáll a normál üzemmódba,ellenkező esetben a következő kísérle-
tig újra leállítja a szivattyút.Mindig lehetséges a manuális újraindítás.
MEGJEGYZÉS 2 GYAKORI INDÍTÁSOK = a szivattyú többszöri leállítása és
újraindítása,melyek egymástól 2 percnél kevesebbek. 2 liter/perc (0,5 gpm)-
nél alacsonyabb átfolyások okozzák.
A szivattyút veszélyeztethetik. A rendszer fokozott vízvesztése esetén vagy
huzamosabb ideig túl alacsony fogyasztás esetén (alacsonyabb mint 2liter/
perc (0,5 gpm)) az indítás/ leállítás néhány másodpercenként is végbe
mehet, veszélyeztetvén a szivattyút. Ebben az esetben, egy idő után,
amely a leállítások/újraindítások gyakoriságától függ,az EASY-SMALL
leállítja a szivattyút,és a következő 30 percben leállítva tartja,hagyjuk
kihülni,rendellenességet jelezve.
A lehülési idő után a szivattyú automatikusan újraindul.A szivattyút manuáli-
san bármikor újra lehet indítani.
