PEDROLLO EASYPRESS-2 User Manual

1
2
3
4
5
Made in Italy by
SpA
Via Enrico Fermi, 7
37047 San Bonifacio (Verona) ITALY
Tel +39 045 6136311
Fax +39 045 7614663
sales@pedrollo.com
www.pedrollo.com
221
M 1”
M 1”
174
174
CODE:
V / Hz:
I max:
P start:
Year:
B
50066/115
~230 / 50-60
16 A
1.5 Bar
2008
= Off = On = Parpadeo = Parpadeo

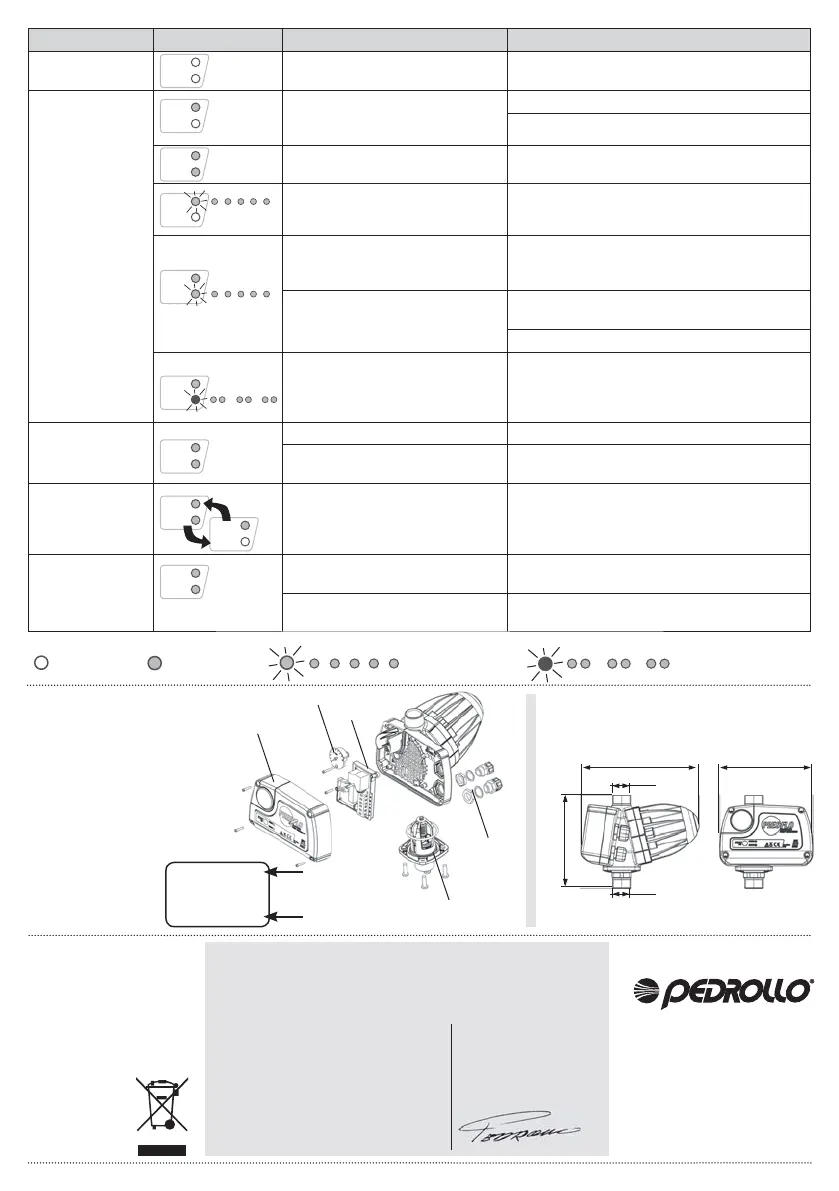

Dibujo de despiece
Atención: cuando se solicitan
piezas de repuesto, indicar
siempre el número de posición
del siguiente esquema y el
código de producto indicado en
la tabla de datos técnicos del
preso-uxóstato adquirido.
1 - Tapa tarjeta
2 - Manómetro
3 - Tarjeta
4 - Pasacables
5 - Grupo de válvula
Articolo
Versión
Dimensiones
Eliminación
Para la eliminación de las
piezas que componen EASY
PRESS
®
hay que atenerse a
las normas y a las leyes en
vigor en el país donde se uti-
liza el aparato. No dispersar
las piezas contaminantes en
el medio ambiente.
Declaración de conformidad: declaramos, bajo nuestra total re-
sponsabilidad, que el producto al que se reere este manual cumple
las siguientes directivas europeas y disposiciones nacionales de
actuación
Problemas Indicaciones Posibles causas Acciones correctivas
EASY PRESS
®
no se enciende
Falta de alimentación eléctrica Controlar las conexiones eléctricas
La bomba no
arranca al abrir
un grifo
Modelo EASY PRESS
®
con presión
de marcha (Pm) no adecuada para la
instalación
Modicar la posición de EASY PRESS®
Instalar un modelo con presión de marcha (Pm) mayor
Conexiones eléctricas defectuosas o
bomba no funcionante
Controlar las conexiones eléctricas y el funciona-
miento de la bomba
EASY PRESS
®
en “FUERA DE
SERVICIO”
Volver a poner en servicio EASY PRESS® (Véase
el punto 3 de Funcionamiento).
EASY PRESS
®
en parada temporal
por “MARCHA EN SECO” debido a
falta de agua.
Esperar que vuelva a encenderse automáticamente
o encender manualmente pulsando START (véase
el punto 4a de Funcionamiento)
La presión máxima de la bomba es
insuciente.
Sustituir la bomba con otra que tenga característi-
cas adecuadas
Instalar un modelo con presión de marcha (Pm) inferior
EASY PRESS
®
en parada temporal
por “ARRANQUES FRECUENTES”
Esperar que vuelva a encenderse automáticamente
o encender manualmente pulsando START (véase el
punto 4b de Funcionamiento). Eliminar eventuales pér-
didas de la instalación o instalar un vaso de expansión.
La bomba sumi-
nistra un caudal
bajo o ninguno
Parcial oclusión de ltros o tubería Controlar la instalación hidráulica
La válvula de EASY PRESS
®
no se
abre completamente
Controlar que la válvula no esté bloqueada por
cuerpos extraños, y si es necesario limpiarla
La bomba se
detiene y vuelve
a arrancar conti-
nuamente
Pérdidas hidráulicas en la instalación
(inferiores al caudal de parada Qa)
Controlar las conexiones hidráulicas y eliminar
las pérdidas. Si no es posible eliminar la pérdida,
instalar un vaso de expansión
La bomba no
para
Hay un ujo superior al caudal de
parada (Qa)
Controlar que todas las conexiones estén cerradas
y que no haya pérdidas en la instalación
La válvula de retención de EASY
PRESS
®
queda abierta
Controlar que la válvula no esté bloqueada por
cuerpos extraños y si es necesario limpiarla
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
2006/95/CEE Directiva de Baja Tensión
2002/95/CEE (RoHS)
2002/96/CEE - 2003/108/CEE (RAEE)
2004/108/CE Directiva de Compatibili-
dad Electromagnética (EMC)
EN 60730-2-6
EN 61000 6-3
San Bonifacio 06.06.12
PEDROLLO SpA
Administrador Único
Silvano Pedrollo
