CODE:
V / Hz:
I max:
P start:
Year:
B
50066/115
~230 / 50-60
16 A
1.5 Bar
2008
10110607A_rev.03

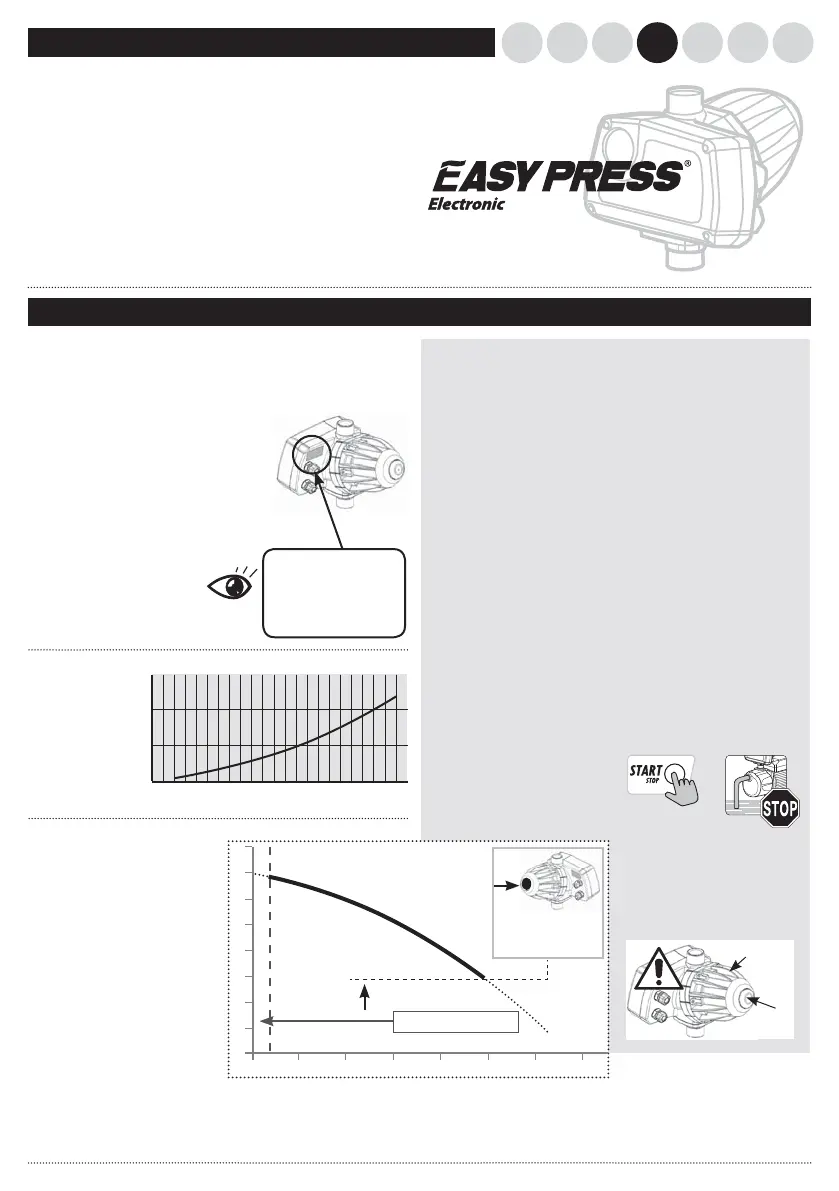

MANUALE ISTRUZIONIMANUALE ISTRUZIONI
ARRUDEEN FRIT ES
CONTROLEUR ELECTRONIQUE DE POMPES
EASY PRESS
®
est un appareil
qui démarre et arrête l’électro-
pompe sur laquelle il est monté
et remplace les dispositifs clas-
siques à pressostat / autoclave.
La pompe démarre lorsque,
après ouverture d’un robinet,
la pression de l’installation
descend sous la « pression
d’exercice » (Pm), et s’arrête
NOTICE D’INSTRUCTIONS
lorsque le débit requis est ef-
facé ou descend sous le “débit
d’arrêt”(Qa).
L’électronique de EASY PRESS
®
protège la pompe contre les
dysfonctionnements comme
le fonctionnement à sec ou
les démarrages à répétition
provoqués par des pertes dans
l’installation.
Données techniques
Pertes
de charge
- Tension: ~230 Volt c.a. / 115 Volt c.a.
- Fréquence : 50-60 Hz
- Courant maximum: 10 / 16 A
- Degré de protection: IP 65
- Pression d’exercice (Pm): 0,8 / 1,5 / 2,2 bar
- Débit d’arrêt (Qa): 1 – 2 litres/min
- Connexions: 1”M BSP / 1”M NPT
- Pression d’exercice-d’éclatement:
10 bar - 40 bar
- Poids: 1450 g
- Protections contre:
- fonctionnement à sec
(redémarrage automatique)
- démarrages à répétition
Avant d’installer
EASY PRESS
®
,
vérier toujours si les données
reportées sur sa plaquette
d’identication correspondent
à celles souhaitées.
0 50 100 150 200 l/min
0 5 10 15
m H
2
O
Conditions d’exercice
A. Fluides admis/non admis
EASY PRESS
®
s’utilise avec
de l’eau propre et des liquides
non agressifs du point de vue
chimique. Si le liquide contient
des impuretés, il faudra prévoir
un ltre en amont.
B. Conditions ambiantes
EASY PRESS
®
n’a pas été
conçu pour fonctionner dans
un environnement à risque de
déagration. La température
extrême d’exercice doit être
comprise entre 0°C et 65°C et
le taux d’humidité ne doit pas
dépasser 90%.
C. Alimentation électrique
Vérier si la tension
d’alimentation ne s’écarte
pas de plus de 10 % de celle
reportée sur la plaquette
d’identication. Un voltage
différent endommagerait les
composants électroniques.
EASY PRESS
®
ne peut être
monté que sur des pompes
équipées d’un moteur
monophasé.
Plage d’exercice
Débit
Pression
Débit d’arrêt
Pression d’exercice
1 ÷ 2
litres/min
Rouge =
Bleu =
Jaune =
Qa
Pm
Règles de sécurité
Avant d’installer et d’utiliser
EASY PRESS
®
, lire attentive-
ment et assimiler le contenu
de cette notice. L’installation et
l’entretien de
EASY PRESS
®
doivent être effectués par un
personnel qualié qui effectuera
les branchements électriques
et hydrauliques conformément
à la législation en vigueur en la
matière.
PEDROLLO
®
décline toute
responsabilité en cas de dégâts
provoqués par un usage impro-
pre de l’appareil ou un entretien
ou des réparations effectués par
un personnel non qualié et/ou
avec des pièces de rechange non
d’origine. L’utilisation de pièces
de rechange non d’origine, ainsi
que des modications non auto-
risées ou un usage impropre font
déchoir la garantie qui couvre
l’appareil pendant une période
de 24 mois à compter de sa date
d’achat. Contrôles à effectuer
avant la première mise en route
de l’appareil :
- vérier le voltage du réseau
électrique,
- vérier si la section des ls
électriques est adaptée au
courant maximum,
- vérier l’assemblage et le
vissage des chemins de câble
et du volet de la carte (cf.
paragraphe Branchements
électriques),
- vérier la mise à la terre
effective de l’installation et
la présence de protecteurs,
conformément à la législation
en vigueur en la matière.
Avant de procéder à une opéra-
tion d’entretien, vérier :
- si l’installation n’est pas sous
pression (ouvrir un robinet),
- le voltage du réseau électrique.
Arrêt d’urgence
En cas de besoin et à tout
moment pendant que la pompe
est en marche, il est possible
d’actionner un arrêt d’urgence en
appuyant sur la touche START/
STOP.
EASY PRESS® se place alors en
mode HORS SERVICE.
Il est absolument interdit
de démonter l’accumulateur
hydrique ou son bouchon.
Bouchon
Accumulateur
hydrique
2,2 bar
1,5 bar
0,8 bar
