PEDROLLO EASYPRESS-2 User Manual

1
2
3
4
5
Made in Italy by
SpA
Via Enrico Fermi, 7
37047 San Bonifacio (Verona) ITALY
Tel +39 045 6136311
Fax +39 045 7614663
sales@pedrollo.com
www.pedrollo.com
221
M 1”
M 1”
174
174
CODE:
V / Hz:
I max:
P start:
Year:
B
50066/115
~230 / 50-60
16 A
1.5 Bar
2008
= Off = On = Clignotement = Clignotement

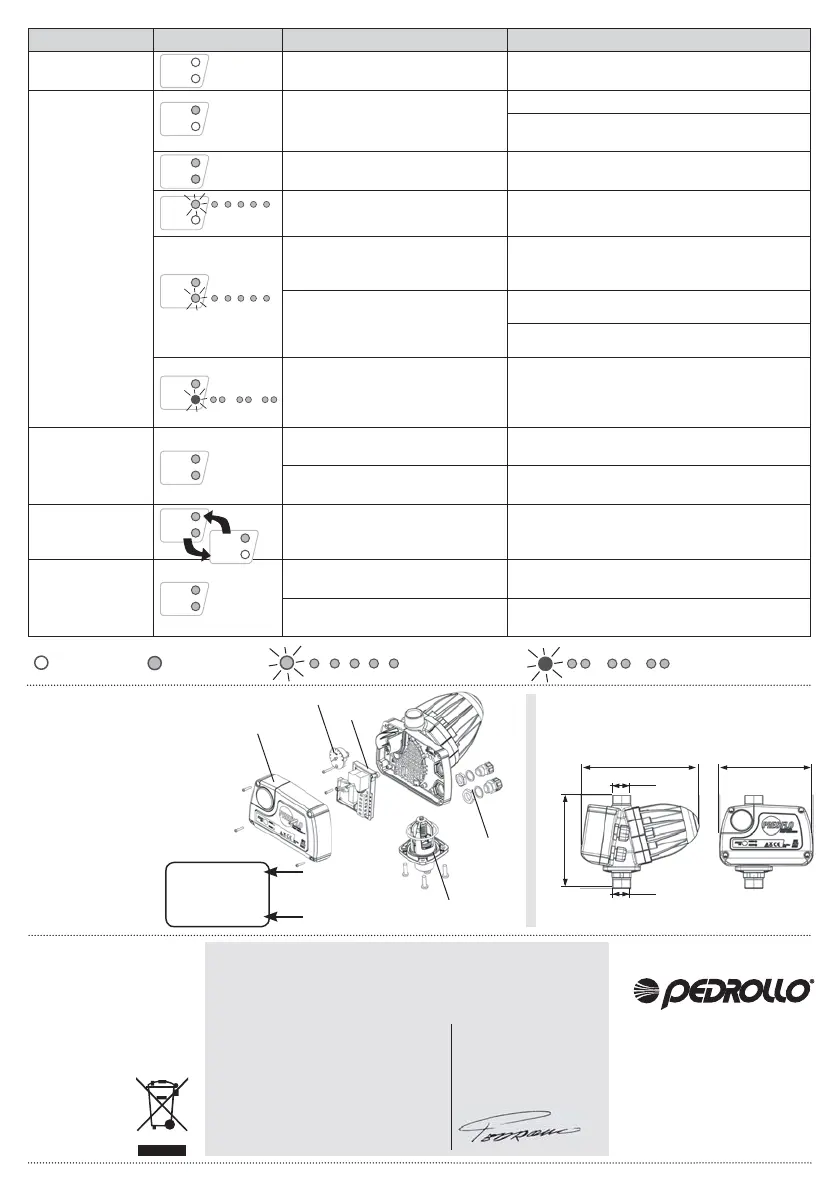

Vue éclatée
Attention! Pour commander les
pièces de rechange, mentionner
toujours le numéro gurant sur
le schéma suivant, ainsi que le
N° de réf. de la pièce reporté
dans le tableau des données
techniques de l’appareil.
1 - Volet carte
2 - Manomètre
3 - Carte
4 - Chemins de câbles
5 - Groupe clapet
Article
Version
Dimensions
Mise au rebut
Le traitement des pièces qui
composent EASY PRESS
®
doit s’effectuer con-
formément à la législation
locale en vigueur en matière
de traitement des déchets.
Il est interdit de disperser
des déchets dans
l’environnement.
Declaration de Conformite: nous déclarons, sous notre respon-
sabilité exclusive, que le produit, objet de la présente déclaration,
est conforme aux directives européennes et aux réglementations
nationales suivantes
Problèmes Indications Causes possibles Solutions
EASY PRESS
®
ne s’allume pas
Absence d’alimentation électrique. Vérier les branchements électriques.
La pompe ne
démarre pas à
l’ouverture d’un
robinet.
La pression d’exercice (Pm) de cette
version de EASY PRESS
®
n’est pas
adaptée à l’installation
Modier la position du EASY PRESS
®
Installer une version avec une pression d’exercice
(Pm) supérieure.
Connexions électriques ou pompe
défectueuses.
Vérier les branchements électriques et le fonction-
nement de la pompe.
EASY PRESS
®
“HORS SERVICE”
Remettre EASY PRESS
®
en service (cf. Fonction-
nement point 3).
EASY PRESS
®
en arrêt momentané
pour “FONCTIONNEMENT À SEC” dû
à l’absence d’eau.
Attendre le redémarrage automatique ou démarrer
manuellement en appuyant sur la touche START
(cf. Fonctionnement point 4a)
Pression maximale de la pompe
insufsante.
Remplacer la pompe par une neuve ayant les
caractéristiques adéquates.
Installer une version avec une pression d’exercice
(Pm) inférieure.
EASY PRESS
®
en arrêt momentané
pour “DÉMARRAGES À RÉPÉTITION”
Attendre le redémarrage automatique ou démarrer
manuellement en appuyant sur la touche START (cf.
Fonctionnement point 4b). Eliminer les fuites éventuel-
les de l’installation ou installer un vase d’expansion.
Débit de la
pompe nul ou
insufsant.
Engorgement partielle du ltre ou de
la tuyauterie.
Vérier l’unité hydraulique.
Le clapet du EASY PRESS
®
ne
s’ouvre pas complètement.
Vérier si le clapet n’est pas engorgé par des corps
étrangers et le nettoyer en cas de besoin.
La pompe s’ar-
rête et redémarre
continuellement.
Fuites hydrauliques dans l’installation
(inférieures au débit d’arrêt Qa)
Vérier les raccords hydrauliques et éliminer les
fuites éventuelles. Si la fuite ne peut pas être
éliminée, installer un vase d’expansion.
La pompe ne
s’arrête pas.
Le débit est supérieur au débit
d’arrêt (Qa)
Vérier si tous les utilisateurs sont fermés et
l’absence de fuites dans l’installation
Le clapet anti retour du EASY
PRESS
®
reste ouvert.
Vérier si le clapet n’est pas engorgé par des corps
étrangers et le nettoyer en cas de besoin.
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
POWER
STATUS
2006/95/CEE Directive Basse Tension
2002/95/CEE (RoHS)
2002/96/CEE - 2003/108/CEE (DEEE)
2004/108/CE Directive Compatibilité
Electromagnétique (CEM)
EN 60730-2-6
EN 61000 6-3
San Bonifacio 06.06.12
PEDROLLO SpA
Administrateur unique
Silvano Pedrollo
