CODE:
V / Hz:
I max:
P start:
Year:
B
50066/115
~230 / 50-60
16 A
1.5 Bar
2008
10110607A_rev.03

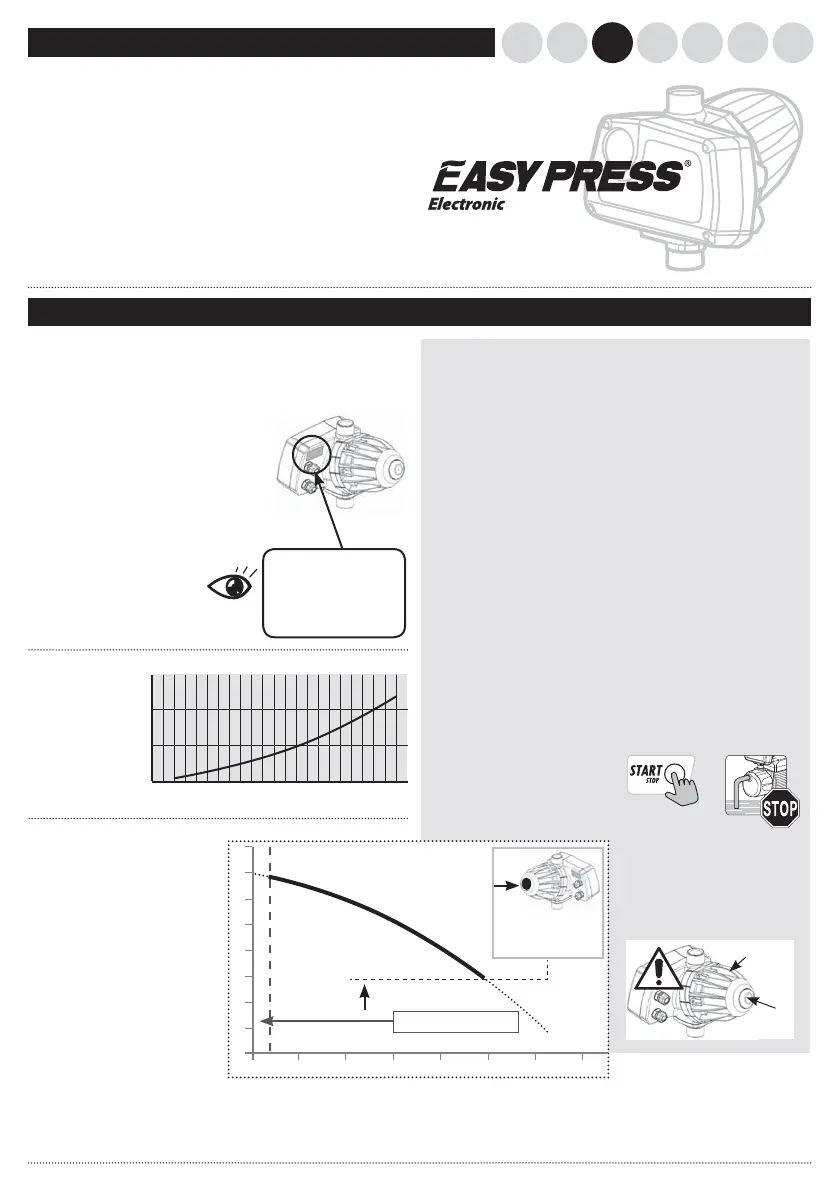

MANUALE ISTRUZIONIMANUALE ISTRUZIONI
ARRUDEEN FRIT ES
CONTROLADOR DE BOMBA ELECTRÓNICA
EASY PRESS
®
es un aparato
para hacer arrancar y parar
la electrobomba en la que
se instala sustituyendo los
tradicionales sistemas de pre-
sostato/autoclave. La bomba
arranca cuando, al abrir un gri-
fo, la presión de la instalación
cae por debajo de la “presión
de marcha” (Pm), y se para
MANUAL DE INSTRUCCIONES
cuando el caudal solicitado se
pone a cero o cae por debajo
del “caudal de parada” (Qa).
La electrónica de EASY
PRESS
®
protege la bomba de
condiciones de funcionamiento
anómalas tales como la mar-
cha en seco o los arranques
reiterados debidos a pérdidas
en la instalación.
Datos técnicos
Pérdidas
de carga
- Tensión: ~230 Volt a.c. / 115 Volt a.c.
- Frecuencia: 50-60 Hz
- Corriente máxima: 10 / 16 Amp
- Grado protección: IP 65
- Presión de marcha (Pm): 0,8 / 1,5 / 2,2 Bar
- Caudal de parada (Qa): 1 – 2 litros/min
- Conexiones: 1” M BSP / 1” M NPT
- Presión trabajo - explosión:
10 Bar - 40 Bar
- Peso: 1450 g
- Protecciones contra
- marcha en seco (rearranque automático)
- arranques demasiado frecuentes
Antes de la instalación,
controlar siempre que los
DATOS DE LA PLACA,
correspondan con los deseados.
0 50 100 150 200 l/min
0 5 10 15
m H
2
O
Condiciones de
funcionamiento
A. Fluidos admitidos/no
admitidos. EASY PRESS
®
se debe usar con agua limpia y
líquidos no agresivos desde el
punto de vista químico.
Si el líquido contiene impurezas,
hay que instalar un ltro aguas
arriba.
B. Condiciones ambientales
EASY PRESS
®
no se puede
utilizar en ambientes donde
haya peligro de explosión.
La temperatura ambiente
para el uso deberá estar
comprendida entre 0 °C y 65
°C y la humedad no deberá ser
superior al 90%
C. Alimentación eléctrica
Vericar que la tensión de
alimentación no diera más de
un 10% respecto a la indicada
en los DATOS DE LA PLACA.
Valores diferentes pueden
causar daños a los
componentes electrónicos.
EASY PRESS
®
puede utilizarse
solo con bombas de motor
monofásico.
Campo de trabajo
Caudal
Presión
Caudal de parada
Presión de marcha
1 ÷ 2
litro/min
Rojo =
Azul =
Amarillo =
Qa
Pm
Normas de seguridad
Antes de instalar y utilizar
EASY PRESS
®
hay que leer
atentamente cada una de las
partes del presente manual. La
instalación y el mantenimiento
deberán ser realizados
por personal cualicado,
responsable de ejecutar las
conexiones hidráulicas y
eléctricas de acuerdo con las
normas vigentes aplicables.
PEDROLLO
®
declina toda
responsabilidad por daños
derivados del uso impropio del
producto y no será responsable
por los daños causados por
mantenimiento o reparaciones
ejecutadas por personal no
cualicado y/o con piezas de
repuesto no originales. La
utilización de repuestos no
originales, alteraciones o uso
impropio producen la pérdida
de validez de la garantía
que cubre un período de 24
meses a partir de la fecha de
adquisición.
Al efectuar la primera
instalación, asegurarse de que:
- no haya tensión en la red de
alimentación eléctrica.
- los cables eléctricos sean
adecuados para la corriente
máxima.
- los pasacables y la tapa de
la tarjeta estén ensamblados
y apretados correctamente
(véase el apartado
Conexiones eléctricas).
- la red de alimentación
eléctrica esté dotada de
protecciones y de puesta
a tierra conformes a las
normas.
Al efectuar el mantenimiento
asegurarse de que:
- la instalación no esté en
presión (abrir un grifo)
- no haya tensión en la red de
alimentación eléctrica.
Parada de Emergencia
Mientras la bomba está en
funcionamiento, es posible
realizar una parada de
emergencia:
pulsar el botón START/STOP.
EASY PRESS
®
se ponen
en condición de FUERA DE
SERVICIO.
No desmontar por ningún
motivo el acumulador hídrico
ni el tapón
Tapón
Acumulador
hídrico
2,2 bar
1,5 bar
0,8 bar
