ISSUED: 03-23-00 SHEET #: 170-9011-8 10-28-04
Visit the Peerless Web Site at www.peerlessindustries.com For customer service call 1-800-729-0307 or 708-865-8870.
8 of 13
B
C
A
E
G
H
I
J
F
D
K
T
S
O
N
R
Q
A plateau central de support placa de soporte central 1 170-1029 170-2029 170-4029
B plateau gauche de support placa de soporte izquierda 1 170-1031 170-2031 170-4031
C plateau droit de support placa de soporte derecha 1 170-1032 170-2032 170-4032
D bras de réglage brazo de ajuste 1 170-1028 170-2028 170-4028
E bras mural à manchon casquillo del brazo de pared 1 170-1027 170-2027 170-4027
F coupelle à pivot copa giratoria 1 590-1098 590-2098 590-4098
G entretoise murale ménsula de pared 1 170-1001 170-2001 170-4001
H douille casquillos 2 590-1005 9PT-66SW02P 590-4005
I bague de retenue retén 1 590-1051 590-1052 590-1051
J goupille de retenue pasador del retén 1 560-9643 560-9643 560-9643
K vis à bois n° 14 x 2,4 po tornillo para madera 14 x 2.4” 3 5S1-015-CO3 5S1-015-C04 5S1-015-C
L vis de réglage tornillo de ajuste 1 520-1045 520-2045 520-2045
M tire-fond M10 x 1.5 x 60 mm tornillo del retraso M10 x 1.5 x 60 mm 1 580-1022 580-2022 580-2022
N écrou M10 x 1,5 tuerca M10 x 1.5” 1 530-9402 530-9404 530-9404
O rondelle arandela 1 540-9441 540-9441 540-9441
P bague pour vis casquillo para tornillo 3 590-1018 590-1018 590-1018
Q capuchon d’extrémité capacete de bola 1 590-1099 590-2099 590-4099
R boulon à tête bombée, collet carré perno de carruaje 4 520-9207 520-2047 520-2047
S écrou nylock 5/16-18 tuerca de fijación 5/16-18 4 530-9306` 530-1009 530-1009
T écrou nylock tuerca de fijación 1 530-9413 530-2002 530-2002
U guide de sangle guía de correa 2 560-9651 560-9651 560-9651
V sangle (avec fermoir) correa (con traba) 1 560-1095 560-2095 560-2095
W sangle (sans fermoir) correa (sin traba) 1 - - -
X fermoir de sangle traba de correa 1 - - -
Y boucle de sangle en acier clip de acero para correa 2 - - -
Z bandes adhésives tiras adhesivas 2 - - -
AA cheville à béton taquete para cemento 3 590-0097 590-0097 590-0097
White Silver
Blanche Argent
Blanco Plateado

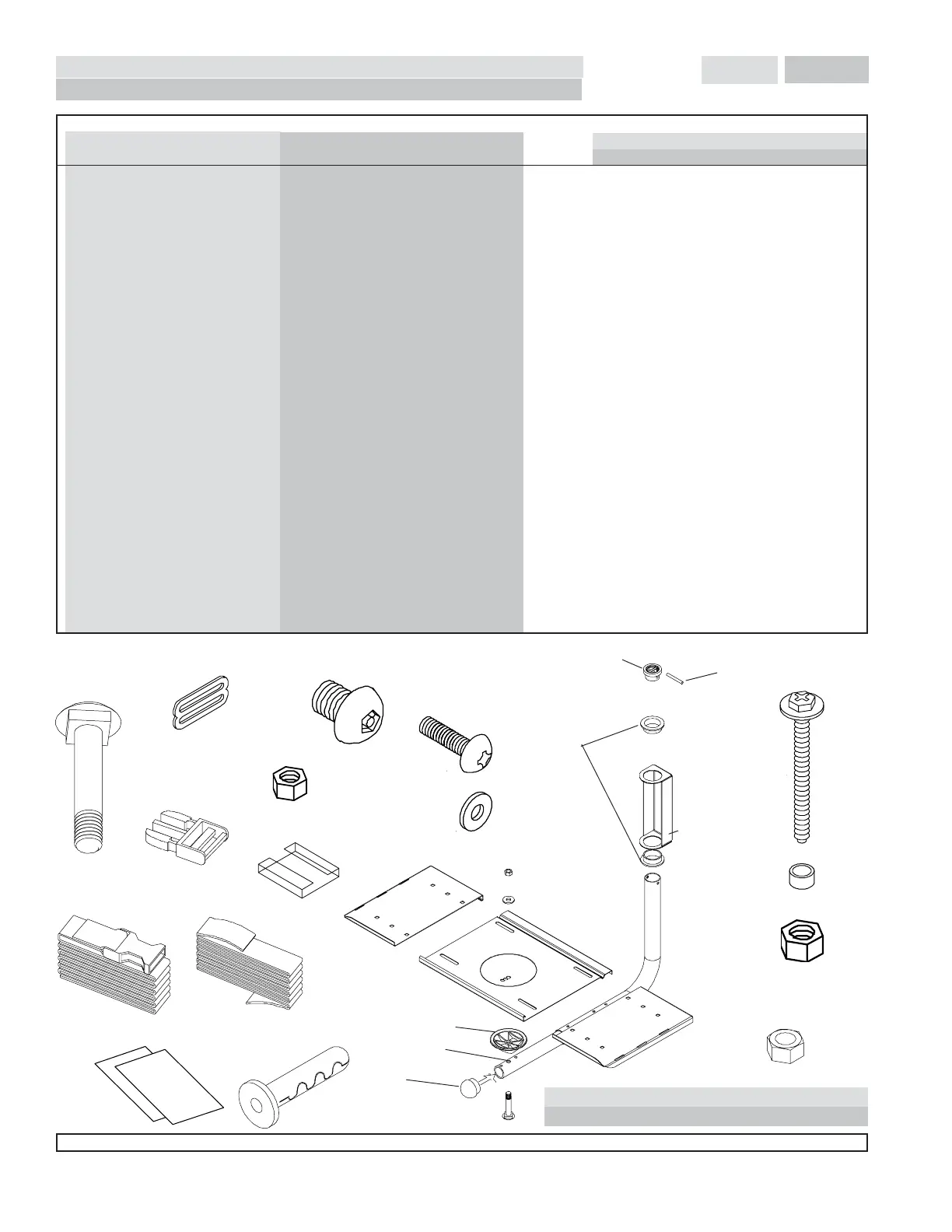

LISTE DES PIÈCES LISTA DE PARTES
Vérifier toutes les pièces avant de commencer le montage.
Compruebe todas las partes antes de empezar el montaje.
P
U
V
W
X
Y
Remarque : Le plateau est préassemblé
Nota: La charola se envía preensamblada
AA
Z
L
M
Black
Noir
Negro
M
Français Español
