24
IT
3. Inserire il cavo positivo e quello negativo nelle rispettive viti di bloccaggio.
4. Inserire i terminali metallici positivo e negativo nei rispettivi cavi a cui è
stato rimosso la guaina isolante, e bloccarli saldamente mediante una
pinza crimpatrice. Assicurarsi che la forza di estrazione del cavo pressato
sia superiore a 400N.
5. Inserire i cavi positivo e negativo crimpati nei rispettivi involucri isolanti;
si dovrebbe sentire o percepire uno scatto quando il cavo crimpato viene
posizionato correttamente.
6. Chiudere le viti di bloccaggio sui connettori positivi e negativi nel rispettivo
involucro isolante e stringerle.

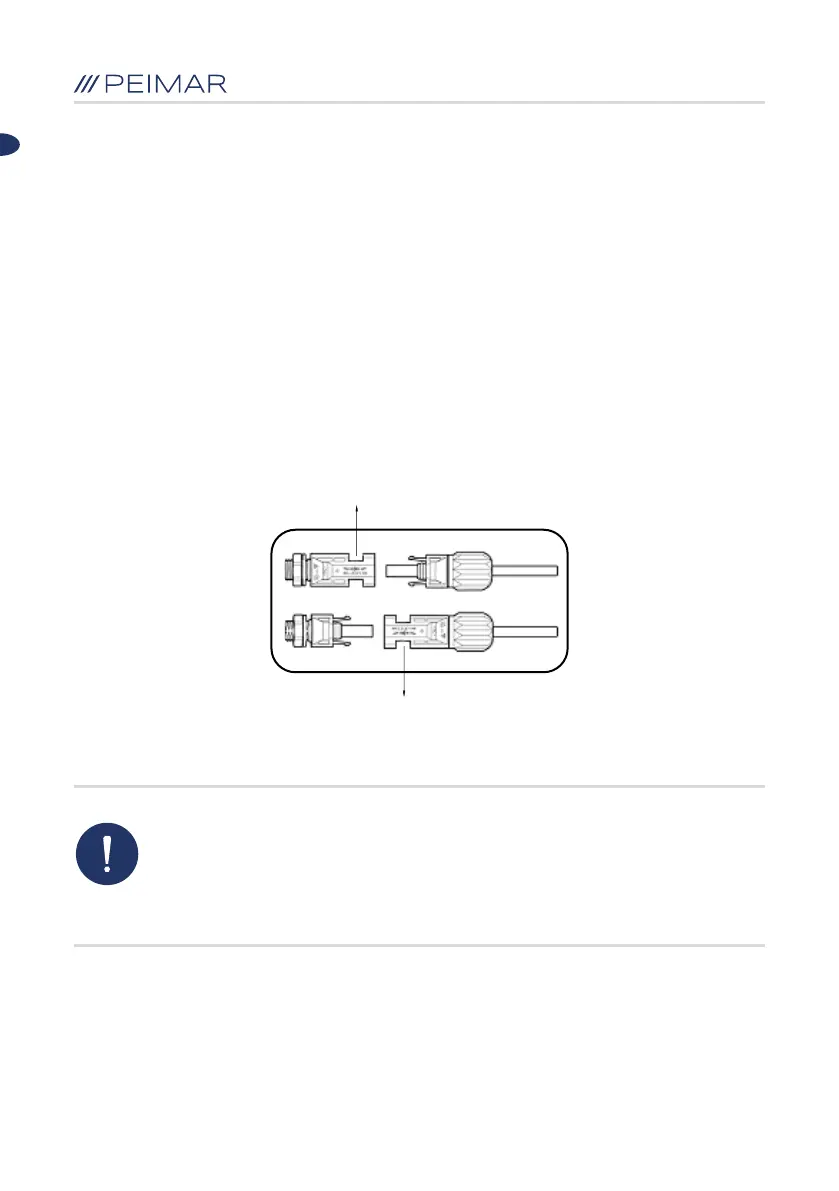

7. Collegare i connettori positivo e negativo nei rispettivi terminali di ingresso
CC dell’inverter; si dovrebbe sentire o percepire uno scatto quando i
connettori sono collegati correttamente.
Porta di connessione
Porta di connessione
AVVISO
• Prima di inserire il connettore nel terminale di ingresso CC
dell’inverter, assicurarsi che l’interruttore CC dell’inverter sia
spento.
