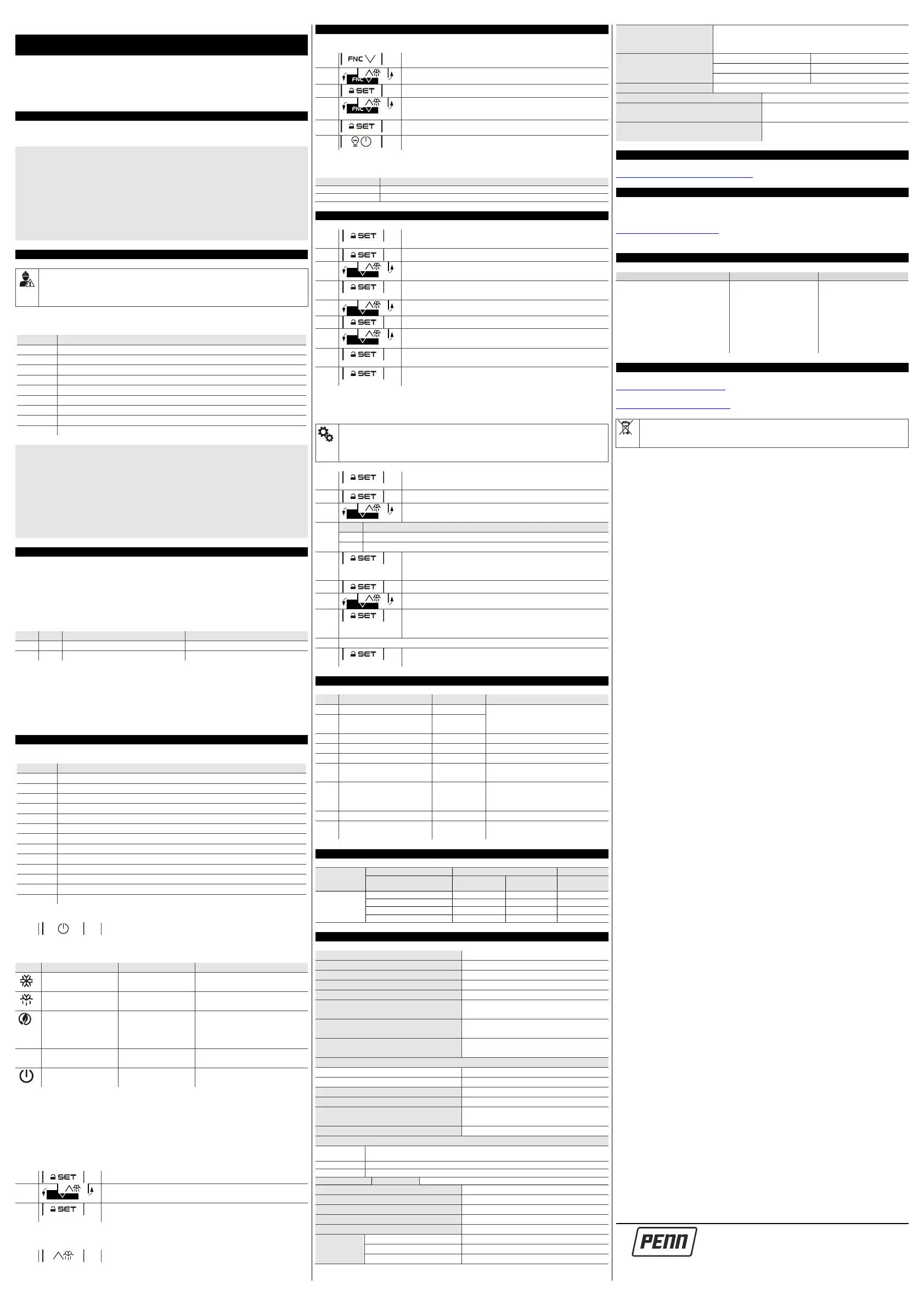

Penn | TC3X21 | Installation Guide Rev. A | Part No. 24-7664-03833 | Page 13 of 14 | January 20, 2022
- Styrenhet för normala temperaturenheter
- Strömförsörjning för TC3X21N7x: 230 VAC
- Kabinettgivare med negativ temperaturkoefficient (NTC)
- Dörrbrytare eller universalingång
- Kyla eller värme
MÄTNINGAR OCH INSTALLATION
För mått och borrningsmall, se figur 2 och 3. Anpassa styrenheten till en panel med de
insticksfästen som medföljer.
FÖRSIKTIGHETSÅTGÄRDER VID INSTALLATION
- Se till att panelens tjocklek är mellan 0,8 och 2,0 mm.
- Se till att arbetsförhållandena ligger inom de gränser som anges i avsnittet TEKNISKA
SPECIFIKATIONER.
- Installera inte enheten nära värmekällor, utrustning med starkt magnetiskt fält, på
platser med direkt solljus, regn, fukt, överdrivet damm, mekaniska vibrationer eller
stötar.
- I enlighet med säkerhetsföreskrifterna, installera enheten på rätt sätt för att säkerställa
tillräckligt skydd mot kontakt med elektriska delar. Fixera alla skyddsdelar på ett
sådant sätt att ett verktyg behövs för att avlägsna dem.
Viktigt
- Använd kablar av lämplig ledarstorlek för strömmen som går genom dem.
- För att motverka eventuella elektromagnetiska störningar, anslut strömkablarna så
långt bort som möjligt från signalkablarna.
För det elektriska anslutningsdiagrammet, se figur 4.
Bildtexter för elektriska anslutningsdiagram
Dörrbrytare eller universalströmställare
Strömförsörjning för TC3X21N7x: 230 VAC
FÖRSIKTIGHETSÅTGÄRDER VID ELEKTRISK ANSLUTNING
- Om du använder en elektrisk eller pneumatisk skruvmejsel, justera vridmomentet till
max. 0,5 N•m.
- Om du flyttar enheten från en kall till en varm plats kan luftfuktigheten medföra att
kondens bildas inuti. Vänta en timme innan du slår på strömmen.
- Se till att matnings spänningen, elfrekvensen och effekten ligger inom de angivna
gränserna. Se TEKNISKA SPECIFIKATIONER.
- Koppla bort strömförsörjningen innan du utför någon typ av underhåll.
- Använd inte enheten som säkerhetsanordning.
- För reparationer och ytterligare information, kontakta Penn-försäljningsnätverket.
1. Installera styrenheten genom att följa instruktionerna i MÄTNINGAR OCH
INSTALLATION.
2. Slå på strömmen till enheten såsom visas i ELEKTRISK ANSLUTNING varpå ett internt
test körs.
Testet tar normalt några sekunder. När det är klart stängs skärmen av.
3. Konfigurera enheten enligt tabell 6.1 i INSTÄLLNINGAR.
Rekommenderade konfigurationsparametrar för första gången återfinns i följande
tabell.
Temperaturenhet för mätning
Kontrollera att de återstående inställningarna är lämpliga. Se
KONFIGURATIONSPARAMETRAR.
4. Koppla bort enheten från elnätet.
5. Gör den elektriska anslutningen såsom visas i ELEKTRISK ANSLUTNING utan att starta
enheten.
6. Starta enheten.
För en figur för användargränssnittet (UI), se figur 1.
UI-bildtexter
Temperaturenhet för mätning
SET (STÄLL IN)-knapp och knapplås
PÅ/STANDBY-knapp och utrym
NED-knapp och meny för ytterligare funktioner
UPP-knapp och avfrostning
4.1 Sätta på eller stänga av enheten
Om POF = 1, tryck på PÅ/STANDBY-knappen i 4 sek.
Om enheten är påslagen visar skärmen som standard P5-värdet och kabinett temperaturen.
Om skärmen visar en larmkod, se LARM.
- Kompressorskydd aktivt
- Inställning av börvärde aktiv
- Om enheten är på,
energibesparing aktiv
- Om enheten är av, låg
förbrukning aktiv
Om 30 sekunder förflyter och du inte trycker på knapparna visar skärmen text ”Loc" och
knappsatsen låses automatiskt.
4.2 Låsa upp knappsatsen
Tryck på valfri knapp i 1 sek. Skärmen visar text "UnL".
4.3 Ställa in börvärdet
Kontrollera att knappsatsen inte är låst.
Tryck på SET (STÄLL IN)-knappen.
Tryck på UPP- eller NED-knappen inom 15 sek för att ställa in
värdet inom gränserna r1 och r2.
Tryck på SET (STÄLL IN)-knappen eller använd inte under 15
sekunder.
4.4 Aktivera manuell avfrostning (om r5 = 0, standard)
Kontrollera att knappsatsen inte är låst.
Tryck på UPP-knappen i 2 sek.
Om P4 = 1 aktiveras avfrostningen om förångartemperaturen är lägre än d2-tröskelvärdet.
5.1 Navigera på menyn för ytterligare funktioner
Kontrollera att knappsatsen inte är låst innan du börjar.
För att öppna menyn för ytterligare funktioner, tryck på NED-
knappen i 4 sek.
För att navigera till en meny, tryck på UPP- eller NED-knappen
inom 15 sek.
För att välja en meny, tryck på SET (STÄLL IN)-knappen.
Om du inte kan redigera parametern visas värdet.
Om du kan redigera parametern, tryck på UPP- eller NED-knappen
för att navigera till önskat värde.
För att ställa in parametervärdet, tryck på SET (STÄLL IN)-
knappen.
För att avsluta proceduren, tryck på PÅ/STANDBY-knappen eller
kör inte styrenheten under 60 sekunder.
5.2 Menyn Ytterligare funktioner
Använd menyn för ytterligare funktioner för att bläddra genom menyerna i följande tabell.
6.1 Ställa in konfigurationsparametrar
Tryck på SET (STÄLL IN)-knappen i 4 sek. Skärmen visar text
"PA".
Tryck på SET (STÄLL IN)-knappen.
Tryck på UPP- eller NED-knappen inom 15 sek för att ange
lösenordet. Standardlösenordet är "-19".
Tryck på SET (STÄLL IN)-knappen eller använd inte under 15
sekunder. Skärmen visar text "SP".
Tryck på UPP- eller NED-knappen för att välja en parameter.
Tryck på SET (STÄLL IN)-knappen.
Tryck på UPP- eller NED-knappen inom 15 sek för att ställa in
värdet.
Tryck på SET (STÄLL IN)-knappen eller använd inte under 15
sekunder.
Tryck på SET (STÄLL IN)-knappen i 4 sek eller använd inte under
60 sek för att avsluta proceduren.
6.2 Återställa fabrikens standardinställningar och lagra anpassade inställningar
som standard
Viktigt
- Kontrollera att fabriksinställningarna är lämpliga. Se
KONFIGURATIONSPARAMETRAR.
- När du lagrar anpassade inställningar skriver du över standardinställningarna.
Tryck på SET (STÄLL IN)-knappen i 4 sek. Skärmen visar text
"PA".
Tryck på SET (STÄLL IN)-knappen.
Tryck på UPP- eller NED-knappen inom 15 sek för att ställa in
värdet.
Återställer fabrikens standardinställningar
Lagrar anpassade inställningar som standard
Tryck på SET (STÄLL IN)-knappen eller använd inte under 15
sekunder.Skärmen visar text "dEF" när du anger värdet "149"
eller text "MAP" när du anger värdet "161".
Tryck på SET (STÄLL IN)-knappen.
Tryck på UPP- eller NED-knappen inom 15 sek för att ställa in "4".
Tryck på SET (STÄLL IN)-knappeneller använd inte under 15
sekunder. Skärmen visar "- - -" blinkande i 4 sekunder och sedan
avslutar enheten proceduren.
Koppla ifrån strömförsörjningen till enheten.
Tryck på SET (STÄLL IN)-knappen i 2 sek före steg 6 för att
avsluta proceduren i förväg.
- Kontrollera givarens integritet
- Kontrollera elektrisk anslutning
Varning hög
kondensortemperatur
Larm hög
kondensortemperatur
- Stäng av och sätt på enheten
- Kontrollera C7
Ingångslarm för flera syften
- Tryck på valfri knapp
- Kontrollera d2, d3 och d11
ELEKTRISKA KLASSIFICERINGAR
Tillämpad spänning vid 60
Hz
Konstruktion av styrenheten
Inbyggd elektronisk enhet
Kategori av värme- och brandmotstånd
Monteringsmetoder för styrenheten
Anpassa styrenheten till en panel med de
insticksfästen som medföljer
Fasta anslutningsplintar för ledare upp till
2,5 mm²
Max. tillåtna längd för anslutningskablar
Relativ luftfuktighet utan kondensat från 10 till
90 %
Styrenhetens föroreningsstatus
Johnson Controls försäkrar härmed att denna produkt följer kraven enligt
EMC-direktivet, lågspänningsdirektivet och RoHS-direktivet.
UL-erkänd komponent, SDFY2.SA516. FCC Del 15, Underdel B, Klass A
UL-erkänd komponent, SDFY8.SA516. ICES-003 Klass A
230 VAC (+10 -15 %), 50/60 Hz (+/- 3 Hz), max. 2 VA
Jordningsmetoder för styrenheten
Nominell pulshållspänning
Programvaruklass och struktur
1 för NTC-givare (kabinettgivare)
ß3435 (10 kohm vid 25 °C)
Ingång som kan konfigureras för analog ingång (extra givare)
eller digital ingång (dörrbrytare eller universalkontakt, digital
kontakt)
1 elektromekaniskt relä (kompressorrelä)
Åtgärder typ 1 eller typ 2
Ytterligare funktioner för åtgärder typ 1 eller
typ 2
Tresiffrig anpassad display med
funktionsikoner
Denna produkt täcks av en begränsad garanti som återfinns på
www.johnsoncontrols.com/buildingswarranty
Användning av programvaran som finns i (eller utgör) denna produkt, eller åtkomst till molnet
eller värdtjänster tillämpliga för denna produkt, i förekommande fall, lyder under tillämplig
slutanvändarlicens, information om öppen programvara, och övriga villkor som återfinns på
www.johnsoncontrols.com/techterms. Din användning av denna produkt utgör ett avtal enligt sådana
villkor.
JOHNSON CONTROLS
C/O CONTROLS PRODUCT
MANAGEMENT
NO. 32 CHANGJIJANG RD NEW
DISTRICT
WUXI JIANGSU PROVINCE
214028
KINA
JOHNSON CONTROLS
WESTENDHOF 3
45143 ESSEN
TYSKLAND
JOHNSON CONTROLS
507 E MICHIGAN ST
MILWAUKEE WI 53202
USA
Kontakta ditt lokala filialkontor:
www.johnsoncontrols.com/locations
Kontakta Johnson Controls:
www.johnsoncontrols.com/contact-us
Viktigt
Produkten ska kasseras enligt lokala bestämmelser om insamling av elektriskt och
elektroniskt avfall.
Detta dokument och lösningarna häri är Penns immateriella egendom och skyddas därmed av den
italienska lagen om immateriella rättigheter (CPI). Penn förelägger ett absolut förbud mot fullständig
eller partiell reproduktion och avslöjande av innehållet annat än med Penns uttryckliga godkännande.
Kunden (tillverkare, installatör eller slutanvändare) påtar sig allt ansvar för enhetens konfiguration. Penn
tar inget ansvar för eventuella fel i detta dokument och förbehåller sig rätten att när som helst göra
ändringar utan att det påverkar utrustningens grundläggande funktioner och säkerhetsfunktioner.
