Liste des pièces de rechange – série CT45 - moyennes de refoulement élevée
Réf. Désignation Qte. CT45-33 CT45-50 / C T45-3-50 CT45-75 / CT45-3-75 CT45-100 / CT45-3-100
1*
Moteur, 115V, 1ø 1 J218-582A-115-PKG J218-590PKG J218-596PKG
Moteur, 115/230V, 1ø 1 – J218-582A-115-PKG A100DLL A100ELL
Moteur, 230/460V, 3ø 1 – AP100DL AP100EL
2† Bague d’étanchéité d’eau 1 17351-0009
3 Plaque d’étanchéité 1 N3-8
4 Joint de la plaque d’étanchéité 1 N29-26
5† Joint de l’arbre 1 U109-6A
6
Impulseur - 1ø 1 J105-42PHA
J105-42PHA J105-42PJA
J105-42P
Impulseur - 3ø 1 – J105-42PPA
6A Vis de l’impulseur- 3ø 1 C30-21 C30-6SS
7 Volute complète 1 C101-122E C101-122
7A Bague d’usure (1) N23-7
8 Bouchon fileté de 1/4de po NPT (4) U78-941ZPV
9 Socle 1 J104-9F
9A Support en caoutchouc dumoteur 1 C35-5
10 Vis (2) 3/8 - 16 x 1 1/4 po de long §
11 Vis (2) 3/8 - 16 x 1 1/2 po de long §
* Pour faire réparer ou réviser un moteur, toujours indiquer le numéro de modèle du moteur ainsi que toutes les informations pertinentes qu’on trouvera sur la
plaque de modèle du moteur.
† Livrée avec la trousse de bagues et de joints d’étanchéité plats PP1700
§ À acheter localement.
2
3
4
5
6
7A
6A
7
8
10
9
9A
8
8

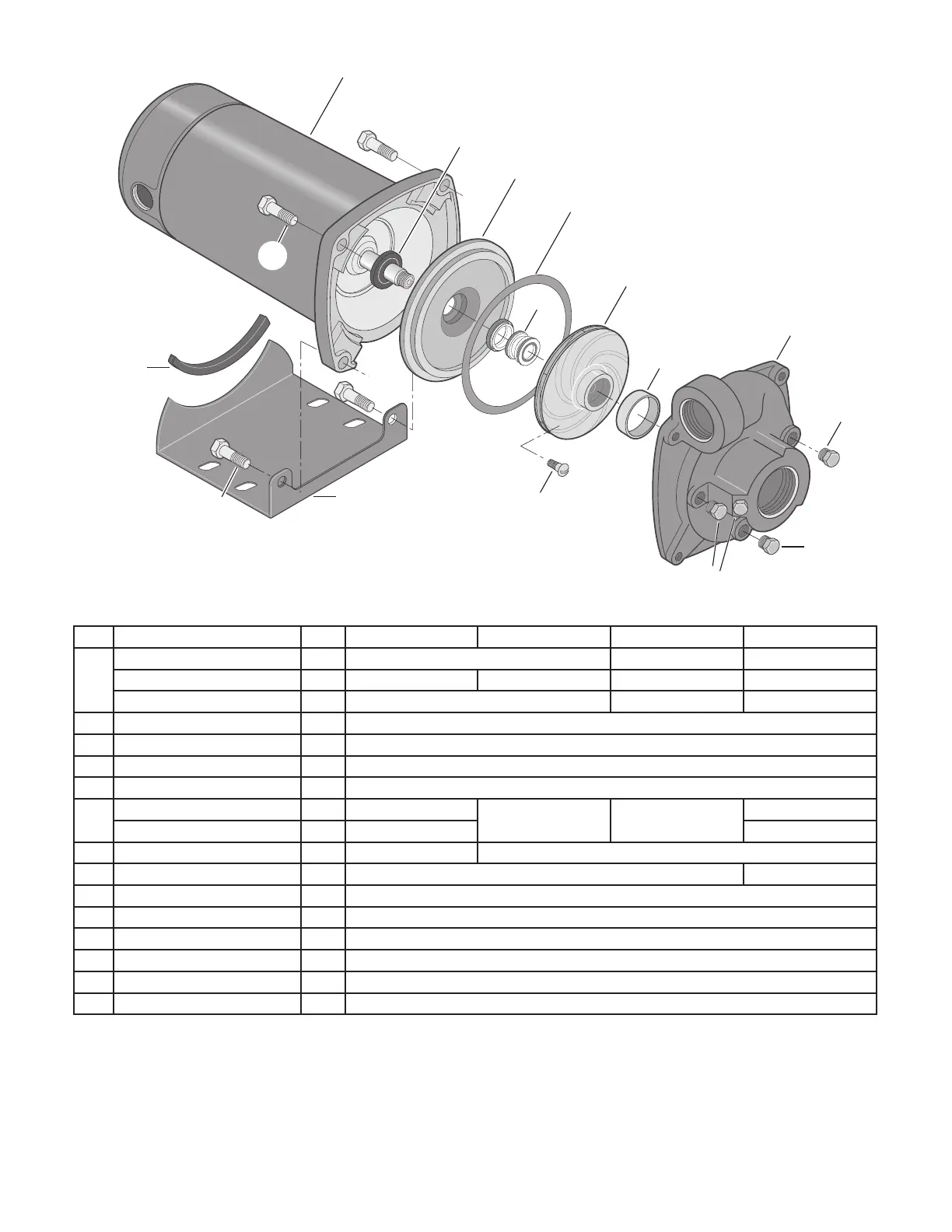

This drawing is for use with
Models using a capscrew configuration.
11
