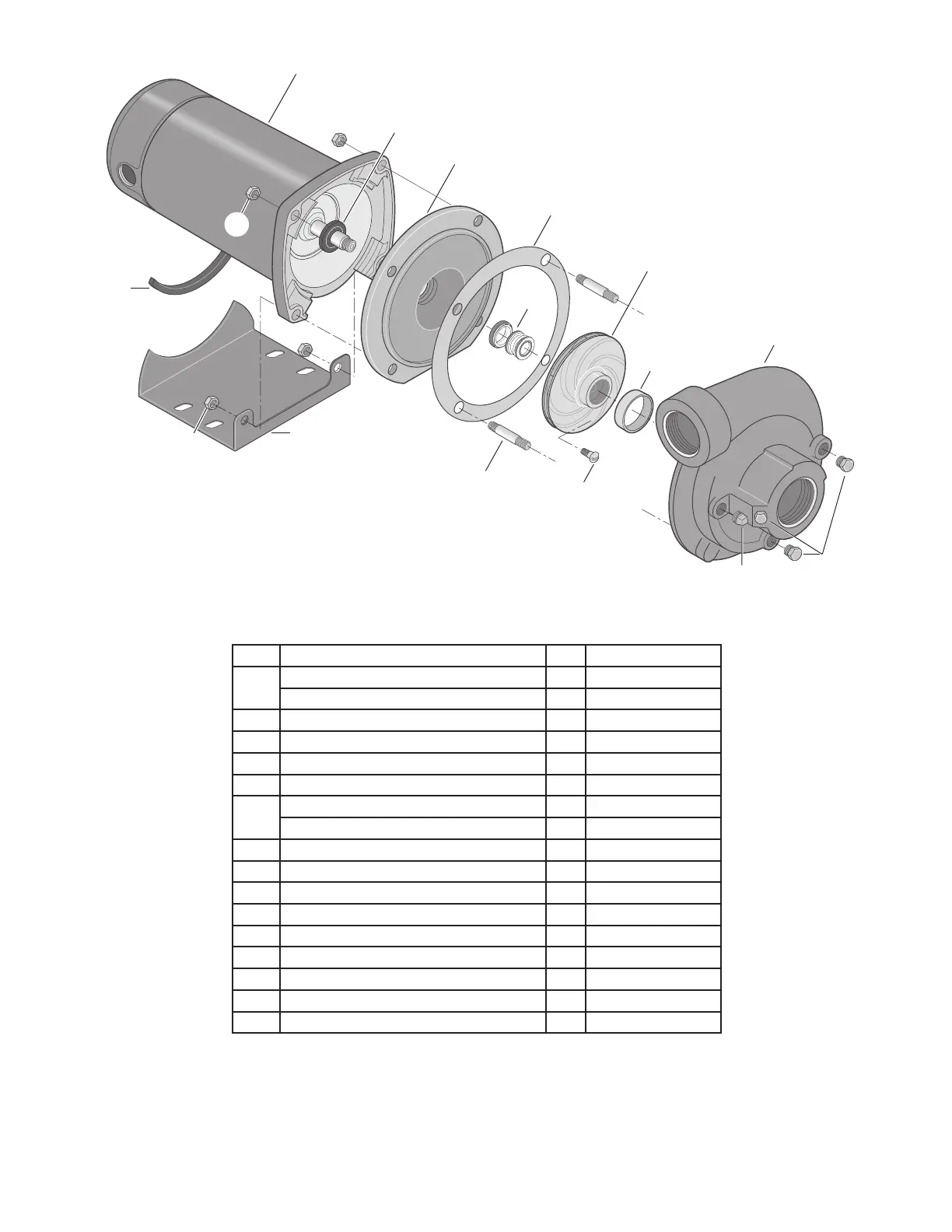

Liste des pièces de rechange – série CT45 -
moyennes de refoulement élevée
Réf. Désignation Qte. CT45-150 / CT45-3-150
1*
Moteur, 115/230V, 1ø 1 J218-601PKG
Moteur, 230/460V, 3ø 1 AP100FL
2 Bague d’étanchéité d’eau 1 17351-0009
3 Plaque d’étanchéité 1 C3-52
4 Joint de la plaque d’étanchéité 1 C20-21
5 Joint de l’arbre 1 U109-6A
6
Impulseur - 1ø 1 C105-114PC
Impulseur - 3ø 1 C105-114PCA
6A Vis de l’impulseur- 3ø 1 C30-14SS
7 Volute complète avec bague d’usure 1 C101-123
7A Bague d’usure 1 C23-19
8 Bouchon fileté de 1/4 de po NPT à tête carrée 1 U78-57DT
9 Bouchon fileté de 1/4 de po NPT à tête hexagonale 3 U78-941ZPV
10 Socle 1 J104-9F
10A Support en caoutchouc du moteur 1 C35-5
11 Tige filetée de 3/8 - 16 x 1 13/16 po 4 U30-35SS
12 Écrou à six pans de 3/8 - 16 4 U36-38ZP
† Livrée avec la trousse de bagues et de joints d’étanchéité plats PP1700.
* Pour faire réparer ou réviser un moteur, toujours indiquer le numéro de modèle du moteur ainsi
que toutes les informations pertinentes qu’on trouvera sur la plaque de modèle du moteur.
2
3
4
5
6
7A
6A
7
8
12
11
12
10
10A
9
This drawing is for use with
Models using a stud configuration.
