Pièces de rechange 11
LISTE DES PIÈCES DE RECHANGE
NÉCESSAIRES DE RÉPARATION

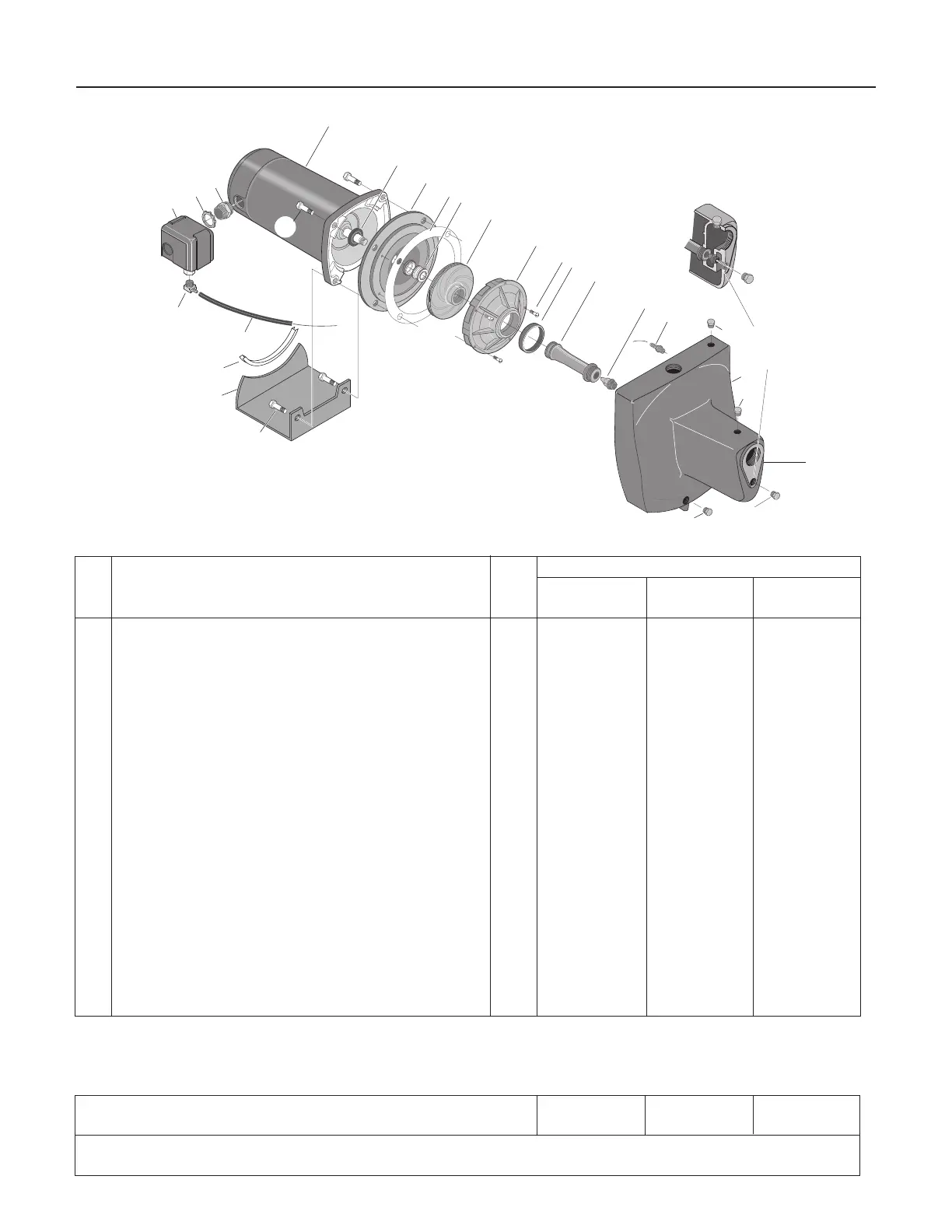

Éclaté
Modéles 5HN, 7HN, et 10 HN
2
3
4
5
6
7
8
10
9
15A
15B
18
16
19
17
20
22
21
11
12
13
14
13
13
13
Nozzle
Cleanout
Port
Orifice du
contrôleur
d’air
Orifice de
nettoyage
de la buse
Modèle et puissance
Réf. Nbre 5HN 7HN 10HN
no. Désignation des pièces utilisé 1/2 ch 3/4 ch 1 ch
1 Moteur 1 J218-590PKG J218-596PKG J218-601PKG
#§2 Déflecteur d’eau 1 17351-0009 17351-0009 17351-0009
3 Plaque d’étanchéité 1 N3-1043P L3-10 L3-10
#§4 Joint de la plaque d’étanchéité 1 N20-35 C20-21 C20-21
#§5 Joint d’arbre 1 U109-6A U109-6A U109-6A
#6 Impulseur 1 J105-42P J105-8PAN J105-22PA
#7 Volute Diffuser Assembly 1 L1-25P L1-23P L1-23P
8 Vis 3 – U30-489SS U30-489SS
#§9 Bague du diffuseur 1 N20-34 L21-1 L21-1
10 Venturi (1) N32P-75 N32P-64 N32P-65
11 Buse (1) N34P-21 J34P-44 J34P-44
12 Branchement rapide - 1/4 de po 1 U11-217P U11-217P U11-217P
13 Bouchon fileté - 1/4 de po, à tête hexagonale 4 U78-941ZP U78-941ZPV U78-941ZP
14 Corps de la pompe 1 N176-43GB N176-44G N176-44GA
15A Vis à chapeau à tête de 3/8 de po - 16 x 1-1/2 po de long* 2 U30-75ZP U30-76ZP U30-76ZP
15B Vis à chapeau à tête de 3/8 de po - 16 x 1-1/4 po de long 2 U30-75ZP U30-75ZP U30-75ZP
16 Socle 1 J4-9 J104-9C J104-9C
17 Support en caoutchouc 1 C35-5 C35-5 C35-5
18 Tube de 3/8 de po de diamètre extérieur x 14-1/2 po de long 1 U37-672P U37-672P U37-677P
19 Coude à branchement rapide - 1/4 de po 1 U11-218P U11-218P U11-218P
20 Manocontacteur 1 U217-1216 U217-1216 U217-1216
21 Écrou de 1/2 po 1 U36-112ZP U36-112ZP U36-112ZP
22 Connector 1 L43-5C L43-5C L43-5C
§ Nécessaire de joints et de bagues d’étanchéité PP1550 PP1551 PP1551
# Nécessaire de révision PP1561 PP1564 PP1564
NOTA : § Font partie du nécessaire de joints et de bagues d’étanchéité.
# Font partie du nécessaire de révision.
* 1 1/4 pouce de long dans le cas du modèle 5HN.
