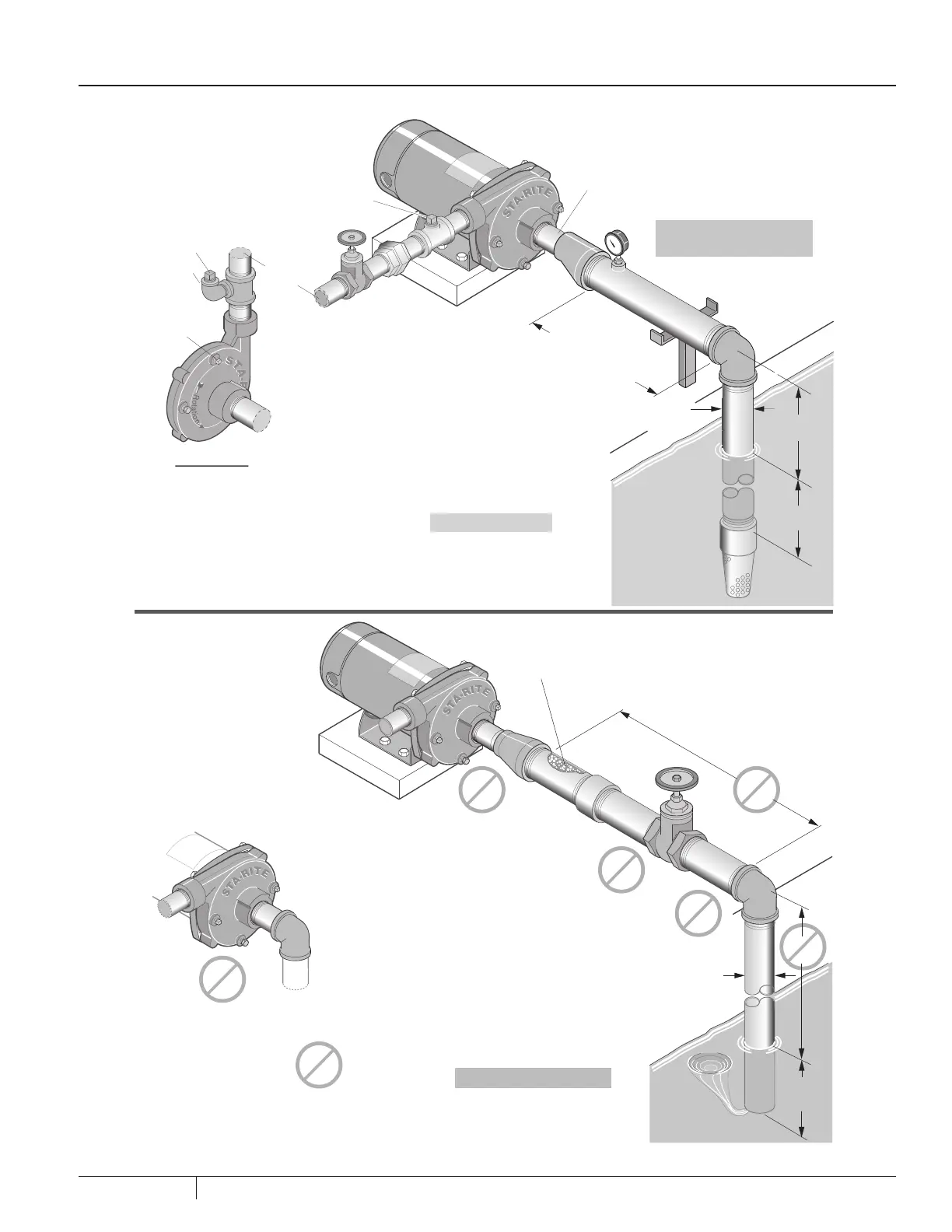

Support de tuyau
d’aspiration si nécessaire
Support de tuyau
de refoulement
Aussi près
que possible
4 x « D »
minimum
Clapet
de pied
Tuyau diamètre
« D »
Parcours rectiligne,
aussi court que possible,
mais au moins 6 fois le
diamètre du tuyau (« D »),
pente s’éloignant
de la pompe.
Petite longueur de
tuyau droit après
réduction
Important :
Toutes les connexions doivent
être étanches à l’air
Réduction
excentrique
Base solide
à niveau
Té et bouchon
d’amorçage
Volute rotative
Robinet à vanne
Joint de
raccordement
Renvoi au
service
Raccords d’aspiration et de
refoulement recommandés
pour la pompe
Bouchon
de l’évent
Bouchon
d’amorçage
Coude mâle
et femelle
Raccords d’aspiration et de
refoulement non recommandés
pour la pompe
Coude immédiatement
en face de l’aspiration
de la pompe.
Au refoulement, évitez :
Soupapes à fermeture rapide.
Petit tuyau I.D.
Plusieurs raccords.
Désalignement.
Virages serrés dans les conduites.
Haute
élévation
Tuyau diamètre
« D » de taille
insusante
Un tuyau immergé
à moins de 4 x « D »
provoquera des
tourbillons.
Longue durée
d’aspiration
Réduction
concentrique
L’utilisation de raccords
excédentaires entraîne des
fuites d'air potentielles
Soupape
Tuyau non
supporté
La réduction concentrique provoque
des points hauts le long de la conduite
d’aspiration, ce qui entraîne des trous d’air.
684 0294
