ČESKY
• špičkové zatížení zap svorka 24 / 25
• alarm při zaplavení svorka 27 / 28

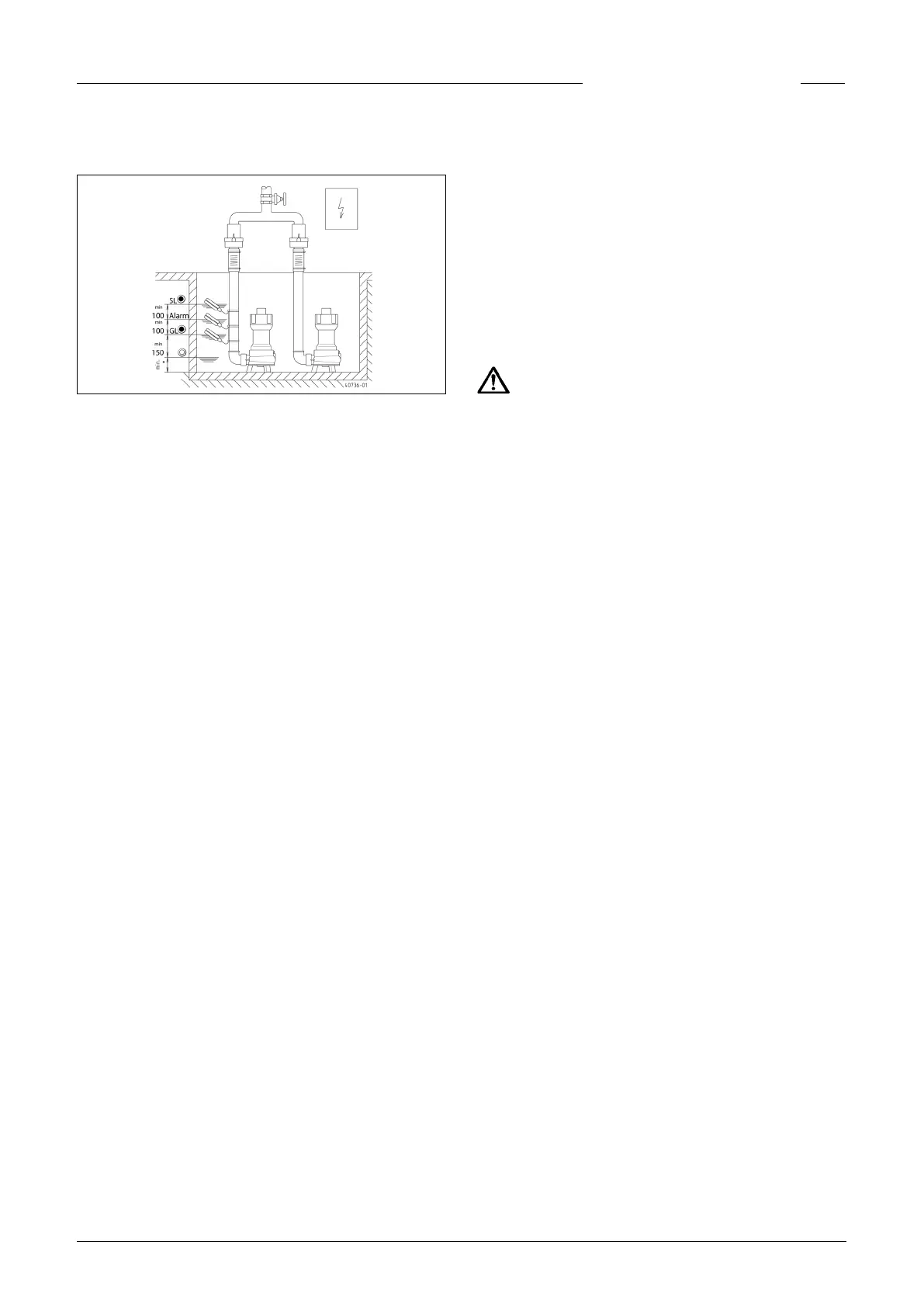

GL=základní zatížení - SL=špičkové zatížení - alarm zaplavení
Provoz s funkcí špičkového zatížení
U zdvojených zařízení: Při poplachu, ohlašujícím záplavy, jsou
vydány následující příkazy k zapnutí:
• pro čerpadlo pro základní zatížení (můstek BRX3 na GL) nebo
• pro obě čerpadla (můstek BRX3 na SL).
Provoz bez funkce špičkového zatížení (žádný
paralelní provoz čerpadel)
Nezapojujte plovákový spínač "špičkové zatížení", respektive
odpojte jej od svorky 24/25.
Můstek BRX3 musí být nastaven na "GL".
Při spuštění jističe motoru přepne řízení automaticky na re-
zervní čerpadlo (nikoli BD 00E).
Provoz jako jednotlivé zařízení
Řízení může také pracovat pouze s jedním připojeným čerpa-
dlem. Oba spínače motorové ochrany musí být zapnuty (nikoli
BD 00E).
Volič nepřipojeného čerpadla nastavte do polohy "0" a připoje-
ného čerpadla do polohy „automatika“.
Interní bzučák poplachu
Trvalý tón: Bzučák může být nastaven na trvalý tón. K tomuto
účelu odstraňte můstek BRX2.
Vypnutí: Interní poplach může být vypnut. K tomuto účelu od-
straňte můstek "BRX1" vedle bzučáku. Abyste jej neztratili, na-
suňte můstek na jeden kontakt dvoupólové kontaktní lišty.
Externí poplašný bzučák (příslušenství)
OZNÁMENÍ! Při připojení externího bzučáku musí být integro-
vaný bzučák vypnut.
Na svorku "S+" a "S-" je možno ve správné polarizaci připojit bzu-
čák o napětí 12 V s max. odběrem 30 mA.
Dálkové ohlašování poruch
Dálkové ohlašování se připojuje na svorky 40/41 spojové desky.
Bezpotenciálový kontakt lze zatížit max. proudem 5 A/250 V AC.
Externí blikačka nebo výstražné světlo 230V~
(příslušenství)
Připojte 230V~ svítidlo (max.1A) na svorky N a 41.
Svorky U~ na 40 propojte můstkem z izolovaného drátu. Prou-
dový okruh je zajištěn F1.
Můstek BRX2 nastavte následovně:
Blesk bez BRX2 (permanent === )
výstražné světlo s BRX2 (bliká _Π_Π_ )
Akumulátor pro poplach, nezávislý na síti
(příslušenství)
Připojte akumulátor na přípojnou sponku a upevněte je na k
tomu určeném místě na desce plošných spojů kabelovou spoj-
kou.
Vybitý akumulátor se nabe za cca 24 hodin do provozního sta-
vu. Plného nabití je dosaženo cca po 100 hodinách.
Oznámení! Pravidelně kontrolujte funkčnost akumulátorů!
Životnost je zhruba 5-10 let. Zapište datum prvního použití na
akumulátor a po 5 letech jej preventivně vyměňte.
UPOZORNĚNÍ!
Používejte pouze NiMh 9V akumulátor výrobce! Při používání
suchých i Lithium článků hrozí nebezpečí výbuchu!
Použití LCD počítadla provozních hodin
(příslušenství)
Místo na desce je podle čerpadlo označeno jako "BSZ". Připo-
jovací vodiče počítadla provozních hodin stejnoměrně zkraťte
na cca 10mm a zasuňte do desky. Jak připojovací vodiče, tak
konektory na desce jsou označeny symboly „N-P-I-R“.
Po novém zapnutí síťového napětí musí být LCD zobrazení vidi-
telné. Pokud tomu tak není, opět vypněte síťové napětí, stáh-
něte počítadlo provozních hodin a opět jej zasuňte s pootoče-
ním o 180 °.
ÚDRŽBA
Řízení je bezúdržbové. Snímače úrovně hladiny je nutno podle
kvality odpadní vody v pravidelných intervalech kontrolovat a
zbavovat usazenin!
Případně používaný akumulátor 9V pro poplach, nezávislý na
síti, je nutno pravidelně kontrolovat. K tomuto účelu odpojte
řízení od napětí a vyvolejte poplach ( na př. sepnutím spínače
motorové ochrany). Výška tónu a hlasitost bzučáku se po ně-
kolik minut nesmí zřetelně měnit, v opačném případě vyměňte
akumulátor. Akumulátory, které jsou starší, než pět let, by měly
být preventivně vyměněny.
