SLOVENČINA

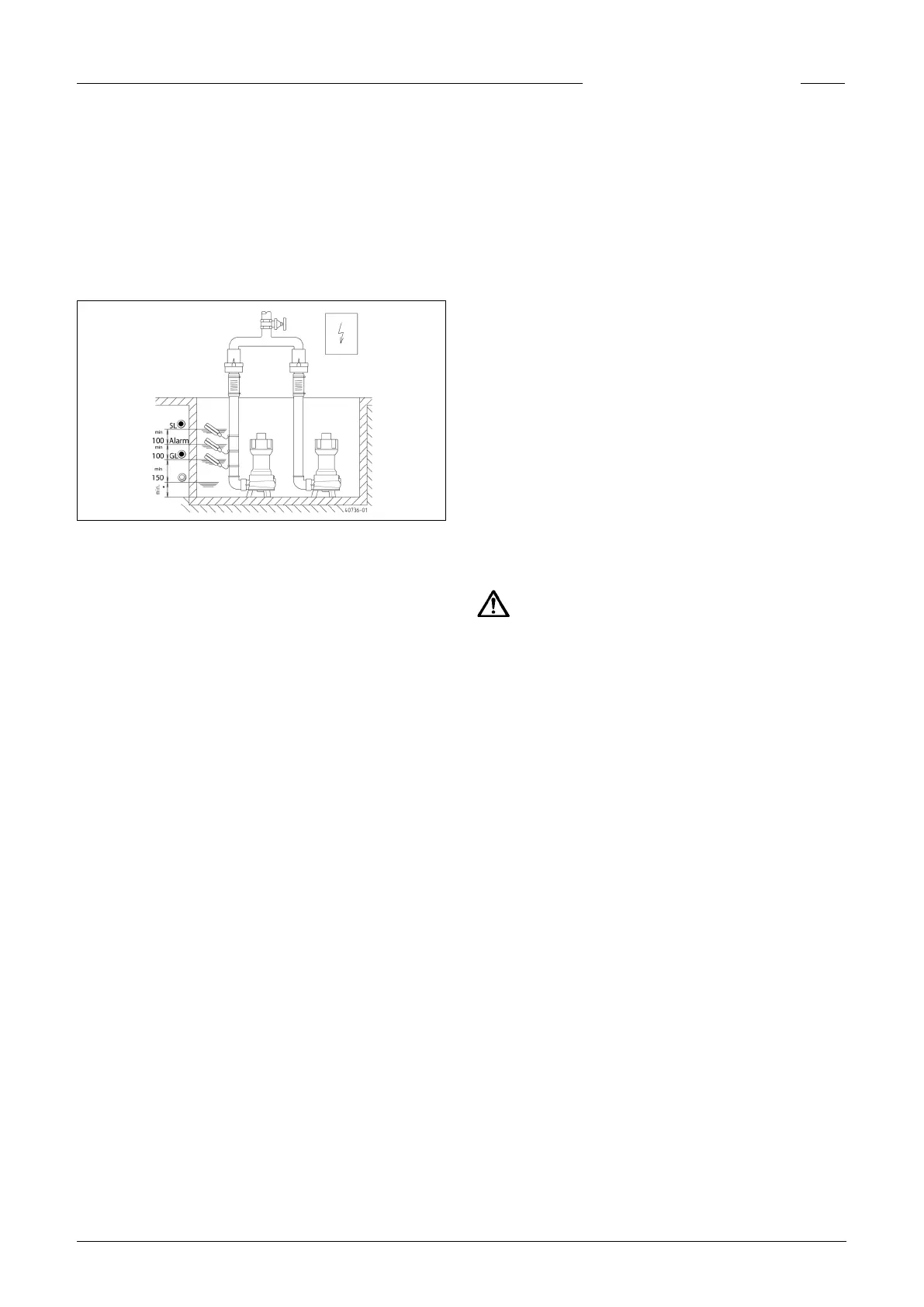

Pripojenie spínača trvalého kontaktu:
• Základné zaťaženie Zap-Vyp svorka 21/23
• Špičkové zaťaženie Zap-Vyp svorka 24/25
• Alarm vysokého stavu vodnej hladiny svorka 27/28
Pri oddelených plavákových spínačoch pre -VYP-
• Čerpadlo Vyp svorka 21/22
• Základné zaťaženie Zap svorka 22/23
• Špičkové zaťaženie Zap svorka 24/25
• Alarm vysokého stavu vodnej hladiny svorka 27/28
GL= Základné zaťaženie - SL= špičkové zaťaženie - alarm vyso-
kého stavu vodnej hladiny
Prevádzka s funkciou špičkového zaťaženia
Pri zdvojených systémoch: Pri alarme vysokého stavu vodnej
hladiny sa vyšlú dodatočné príkazy na zapnutie:
• pre základné zaťaženie čerpadla (zástrčkové premostenie
BRX3 na GL) alebo
• pre obidve čerpadlá (zástrčkové premostenie BRX3 na SL).
Prevádzka bez funkcie špičkového zaťaženia
(žiadna paralelná prevádzka čerpadla)
Nepripájajte plavákový spínač "špičkové zaťaženie" prípadne ho
odpojte od svoriek 24/25.
Zástrčkové premostenie BRX3 sa musí nachádzať v polohe
"GL".
Pri aktivovaní ochranného motorového ističa sa ovládanie
prepne automaticky na rezervné čerpadlo (nie BD 00E).
Prevádzka ako samostatné zariadenie
Ovládanie môže pracovať aj len s jedným pripojeným čerpad-
lom. Obidva ochranné motorové ističe musia byť zapnuté (nie
BD 00E).
Prepínač nepripojeného čerpadla uveďte do polohy "0" a prepí-
nač pripojeného čerpadla do polohy "Automatická prevádzka".
Interný poplašný bzučiak
Trvalý tón: Bzučiak môžete prestaviť na trvalý tón. Pre tento
účel vytiahnite premostenie BRX2.
Odstavenie z prevádzky: Interné poplašné zariadenie môžete
odstaviť z prevádzky. K tomu vytiahnite premostenie BRX1 v
blízkosti bzučiaka. Aby nedošlo k jeho strate, zasuňte premos-
tenie opäť na kolík 2 pólovej kolíkovej lišty.
Externý bzučiakový alarm (príslušenstvo)
OZNÁMENIE! Pri pripojení externého bzučiaka musíte integro-
vaný bzučiak odstaviť.
12 V bzučiak s max. spotrebou prúdu 30 mA pripojený so správ-
nou polaritou na svorky "S+" a "S-".
Diaľkové hlásenie poruchy
Diaľkové hlásenie sa realizuje cez svorky 40/41 na doske ploš-
ného spoja. Bezpotenciálový spínací kontakt zaťažiť prúdom
max. 5 A/250 V AC.
Externe 230V - blesk alebo výstražné svetlo
(príslušenstvo)
Svetlo 230 V (max. 1 A) pripojte na svorky N a 41.
Izolovaný drôtený mostík uložte od svorky U - na 40. Elektrický
okruh je zabezpečený F1.
Zástrčkové premostenie BRX2 nastavte nasledovne:
svetelný maják bez BRX2 (permanentne === )
výstražné svetlo s BRX2 (blikajúca _Π_Π_ )
Batéria pre alarm nezávislý od sieťového
zdroja (príslušenstvo)
Batériu pripojte na prípojnú sponku a pripevnite na určené
miesto na doske plošného spoja priloženým káblovým zväz-
kom.
Vybitú batériu sa nabe počas asi 24 hodín na prevádzkyschop-
ný stav. Plné nabitie sa dosiahne po asi 100 hodinách.
OZNÁMENIE! Pravidelne kontrolujte funkčnosť batérií!
Životnosť sa pohybuje medzi 5 až 10 rokmi. Poznačte si dátum
uvedenia batérie do prevádzky a po piatich rokoch batériu pre-
ventívne vymeňte.
UPOZORNENIE!
Používajte len NiMh 9 voltové batérie dodávané výrobcom! Pri
použití suchých i Lithium batérii hrozí nebezpečenstvo výbu-
chu!
Používanie LCD počítadla prevádzkových
hodín (príslušenstvo)
Miesto na doske plošného spoja je na každom čerpadle ozna-
čené ako "BSZ". Prípojné vodiče počítadla prevádzkových hodín
musíte skrátiť na asi 10mm a zasunúť na dosku plošného spoja.
Tak ako prípojné vodiče, tak aj zásuvky na doske plošného spo-
ja sú označené „N-P-I-R“.
Po opakovanom zapnutí sieťového napätia sa musí zvýrazniť
LCD indikácia. Ak nedôjde k žiadnej indikácii, sieťové napätie
zasa vypnite, odtiahnite počítadlo prevádzkových hodín a oto-
čené o 180° ho zasa zasuňte.
ÚDRŽBA
Ovládanie nevyžaduje údržbu. Hladinové snímače musíte v zá-
vislosti od kvality odpadovej vody kontrolovať v pravidelných
intervaloch a čistiť od usadenín!
Musíte pravidelne kontrolovať prípadne existujúcu 9 voltovú
batériu pre alarm, nezávislý od sieťového zdroja. Pre tento účel
ovládanie odpojte od zdroja napätia a aktivujte hlásenie alarmu
(napr. aktivujte ochranný motorový istič). Výška tónu a hlasitosť
bzučiaka sa počas viacerých minút nesmie podstatne meniť.
V opačnom prípade vymeňte batériu. Batérie, ktoré sú staršie
ako päť rokov, musíte preventívne vymeniť.
35
