MAGYAR
A folyamatos jeladó kapcsoló csatlakoztatása:
• Alapterhelés BE-KI a 21/23 kapocsra
• Csúcsterhelés BE-KI a 24/25 kapocsra
• Magas vízszintriasztás a 27/28 kapocsra

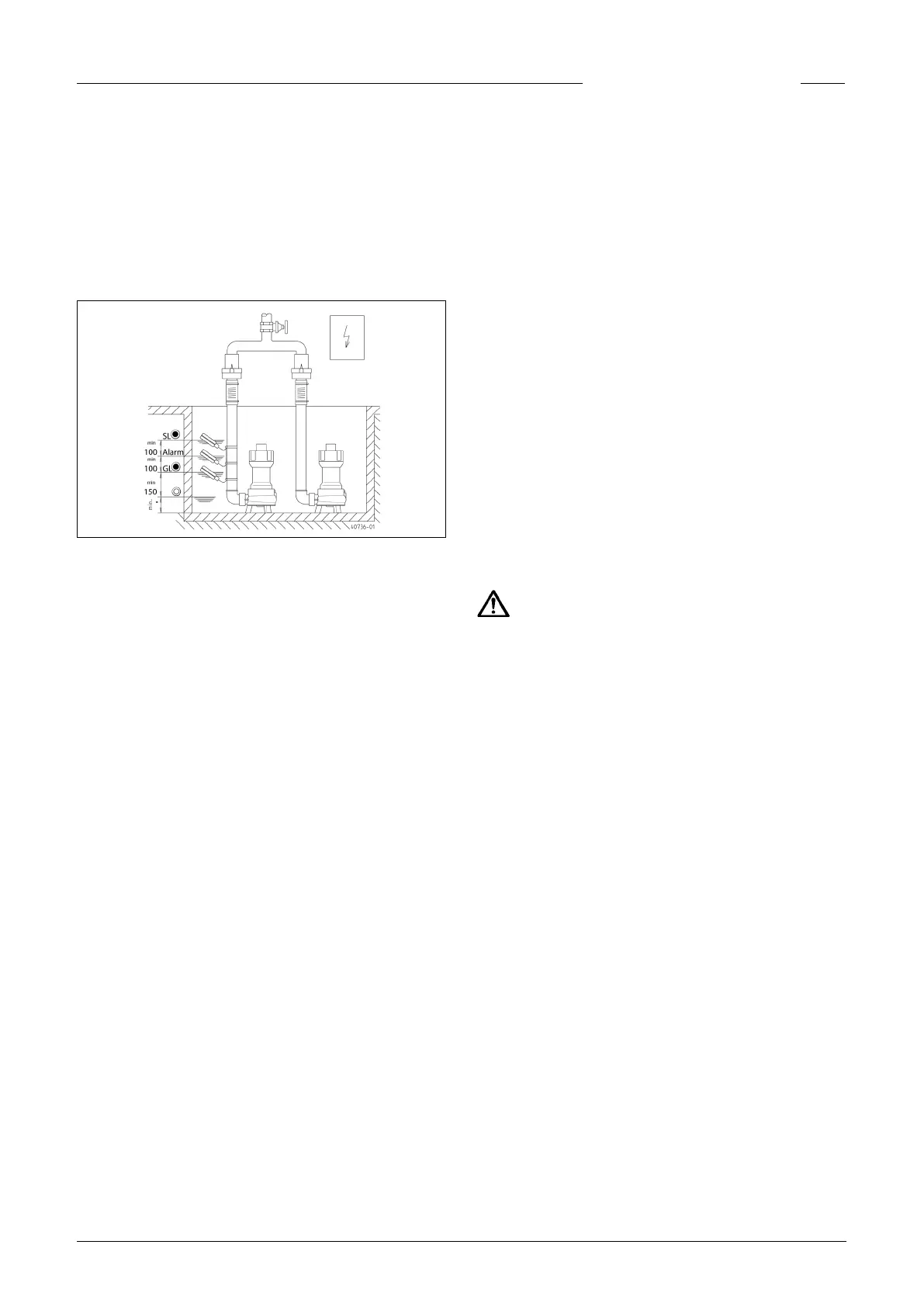

Külön úszókapcsolók esetén -KI- kapcsoláshoz
• Szivattyú(k) KI BE a 21/22 kapocsra
• Alapterhelés BE a 22/23 kapocsra
• Túlterhelés BE a 24/25 kapocsra
• Magas vízszintriasztás a 27/28 kapocsra
GL= Alapterhelés - SL= Csúcsterhelés - Alarm= Magas vízszint
riasztás
Csúcsterhelési funkcióval
Kettős berendezések esetén: árvízriasztás esetén tovább be-
kapcsolási parancsok kerülnek megadásra:
• az alapterhelési szivattyúhoz (BRX2 kapcsolóhíd GL-re) vagy
• mindkét szivattyúhoz (BRX3 kapcsolóhíd SL-re).
Üzem csúcsterhelési funkció nélkül (a
szivattyúk nem üzemelnek párhuzamosan)
Ne csatlakoztassák a "csúcsterhelési" úszókapcsolót, illetve
válasszák le azt a 24/25 kapocsról.
A BRX3 csatlakozó hídnak "GL" helyzetben kell lennie.
A motorvédő kapcsoló kioldásakor a vezérlő automatikusan a
tartalékszivattyúra kapcsol (BD 00E esetén nem).
Üzem egyes berendezésként
A vezérlő akkor is működik, ha csak egy szivattyút csatlakoz-
tattak. Mindkét motorvédő kapcsolót be kell kapcsolni (BD 00E
esetén nem).
Állítsa a nem csatlakoztatott szivattyú választókapcsolóját
"0", a csatlakoztatott szivattyú kapcsolóját pedig "Automatika"
hely-zetbe.
Belső riasztókürt
Tartós hanelzés: A kürt tartós hanelzésre állítható át. Eh-
hez húzza ki a BRX2 hidat.
Leállítás: A belső riasztás leállítható. Ehhez húzza ki a "BRX1"
hidat a kürt közelében. Hogy ne vesszen el, húzza fel a hidat a 2
pólusú peceksor egyik peckére.
Külső riasztó-hanelző (tartozék)
ÉRTESÍTÉS! Külső hanelző csatlakoztatása esetén a beépí-
tett hanelzőt deaktiválni kell.
Az "S+" és "S-" kapcsokra megfelelő polaritással egy 12 V-os hang-
jelző is csatlakoztatható, melynek áramfelvétele max. 30 mA.
Zavar távjelzése
A távjelzés a panel 40/41 kapcsolatain keresztül történik. A sza-
bad potenciálú zárókapcsolata maximum 5 A / 250 V AC érték-
kel terhelhető.
Külső 230V~ villogó-, vagy gyelmeztető
lámpa (tartozék)
Csatlakoztassák a 230V~lámpát (max.1A) az N és 41 kapcsokra.
Helyezzen el izolált drótos áthidalást az U~ kapocsról a 40-es
kapocsra. Az áramkört az F1 biztosítja.
A BRX2 csatlakozó hídnak az alábbiak szerint kell beállítani:
Villogó lámpa nélkül BRX2 (Folyamatos === )
Figyelmeztető lámpa a BRX2 (Villogó állásra _Π_Π_ )
Akkumulátor a hálózattól független
riasztáshoz (tartozék)
Csatlakoztassa az akkumulátort a csatlakoztatócsipeszhez és
rögzítse azt a panelen kelölt helyére a meglévő kábelkötöző-
vel.
A lemerült akkumulátor kb. 24 óra alatt üzemképesre tölthető
fel. A teljes töltöttség kb. 100 óra után érhető el.
ÉRTESÍTÉS! Rendszeresen ellenőrizzék az akkumulátor
működőképességét! Az akkumulátor élettartama kb. 5-10
év. Jegyezzék fel az akkumulátorra a behelyezés dátumát és
elővigyázatosságból cseréljék azt 5 év elteltével.
VIGYÁZAT!
Kizárólag a gyártó NiMh 9 V-os akkumulátorát használják! Szá-
raz és lítium akkumulátorok használata esetén robbanásve-
szély áll fenn!
LCD kelzős üzemóra számláló használata
(tartozék)
A panelen lévő hely az egyes szivattyúkra vonatkozóan
"BSZ"-ként van feltüntetve. Kérjük, az üzemóra számlá-
ló csatlakozókábeleit rövidítsék egységesen kb. 10 mm-es
hosszúságra és csatlakoztassák azt a panelhez. A panelen
mind a csatlakozókábeleket, mind a csatlakozókat "N-P-I-R"
felirat je-löli.
A hálózati feszültség ismételt bekapcsolása után üzenet jelenik
meg az LCD kelzőn. Ha a kelző nem kapcsol be, kapcsolják le
ismét a hálózati feszültséget, húzzák le az üzemóra számlálót
és azt 180° fokban elforgatva helyezzék vissza.
KARBANTARTÁS
A vezérlő nem igényel karbantartást. A szintjelzőt a szennyvíz
minőségének függvényében rendszeres időközönként elle-
nőrizni kell és azt meg kell tisztítani a különböző lerakódások-
tól!
Rendszeresen ellenőrizzék az esetlegesen meglévő, a há-
ló-zattól független riasztáshoz használt, 9V-os akkumulátort
is. Ehhez feszültségmentesítsék a vezérlőt és váltsanak ki ri-
asztójelzést (pl. oldják ki a motorvédő kapcsolót). A hanelző
által kiadott hang magassága és hangereje több percen át nem
változhat jelentősen. Ha mégis ezt tapasztalja, akkor cseréljék
az akkumulátort. Az öt évnél idősebb akkumulátorokat meg-
előző jelleggel cseréljék újra.
