 ROMÂNĂ
PRECAUŢIE!
Impulsul de pornire poate avea loc cu forţă mare.
Contactor de nivel (accesorii)
Nivelele puţului colector sunt detectate de contactorii de durată.
Exemple: circuitul membranei de aer, circuitul presiunii di-
namice, transmiţător de nivel hidrostatic sau comutatorul de
scufundare.
Racordarea contactoarelor de durată:
• Sarcină de bază Pornit-Oprit borna 21/23
• Sarcină de vârf Pornit-Oprit borna 24/25
• Alarmă de apă mare borna 27/28
La comutator cu otor deconectat pentru -OPRIT-
• Pompă(e) Oprit borna 21/22
• Sarcină de bază Pornit borna 22/23
• Sarcină de vârf Pornit borna 24/25
• Alarmă de apă mare borna 27/28

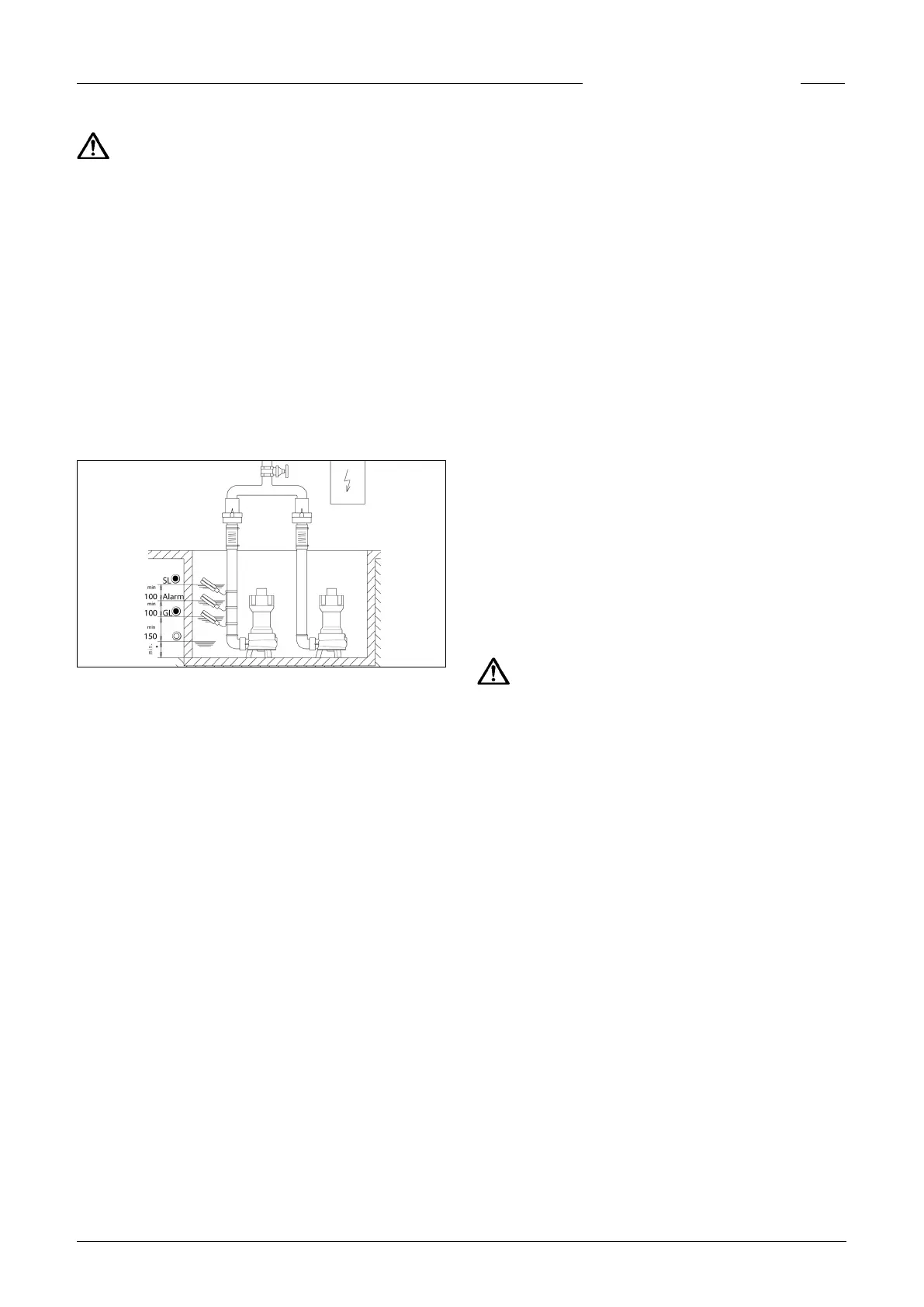

GL= Sarcină de bază - SL= Sarcină de vârf - Alarm= Alarmă de
apă mare
Mod cu funcţia cu sarcină de vârf
La instalațiile duble: La alarma de apă mare sunt date comenzi
suplimentare de cuplare:
• pentru pompa de sarcină de bază (punte de contact BRX3 la GL)
• pentru ambele pompe (punte de contact BRX3 la SL).
Exploatare fără funcţia cu sarcină de vârf
(fără funcţionare paralelă a pompelor)
Nu racordaţi comutatorul cu otor "sarcină de vârf", respectiv
deconectaţi de la borna 24/25.
Jumperul BRX3 trebuie să se ae pe "GL".
La declanşarea întreruptorului de protecţie a motorului, siste-
mul de comandă comută automat pe pompa de rezervă (nu se
aplică pentru BD 00E).
Funcţionarea ca instalaţie individuală
Sistemul de comandă poate funcţiona chiar numai cu o pompă
racordată. Ambele întreruptoare de protecţie a motorului tre-
buie să e conectate (nu se aplică pentru BD 00E).
Puneţi selectorul pompei neracordate în poziţia "0" şi a pompei
racordate în poziţia "automat".
Buzer intern de alarmă
Ton continuu: Buzerul poate  comutat pe ton continuu. Tra-
geţi pentru aceasta puntea de şuntare BRX2.
Oprire: Alarma internă poate  oprită. Trageţi pentru aceasta
puntea de şuntare "BRX1" din apropierea buzerului. Pentru a nu
se pierde, introduceţi din nou puntea de şuntare pe un ştift al
conectorului bipolar cu şe.
Buzer extern (accesoriu)
Notã! La racordarea unui buzer extern, buzerul integrat trebuie
oprit.
Un buzer 12 V cu un consum de curent de max. 30 mA, poate  ra-
cordat la bornele "S+" şi "S-", având în vedere polaritatea corectă.
Telesemnalizare a defecţiunii
Telesemnalizarea se realizează prin bornele 40/41 de pe plati-
nă. Contactul normal deschis liber de potenţial al defecţiunii
colective se poate încărca cu max. 5 A / 250 V c.a..
Bliţ sau lumină de avertizare extern(ă) de 230
V~ (accesoriu)
Conectaţi lumina 230V~(max.1A) la borna N şi 41.
Aşezaţi puntea cu sârmă izolată de la borna U~ la 40. Circuitul
de curent este asigurat prin F1.
Reglaţi Jumperul BRX2, astfel:Bliţ nelkül BRX2 (permanent
=== ), Lumină de avertizare a BRX2 (intermitent _Π_Π_ )
Acumulator pentru alarmă dependentă de
reţea (accesoriu)
Racordaţi acumulatorul la clema de racordare şi xaţi pe placă
la locul prevăzut cu ajutorul colierului de cablu existent.
Acumulatorul descărcat se încarcă şi devine pregătit pentru
funcţionare în decursul a aproximativ 24 de ore. Încărcarea
completă se obţine după cca. 100 ore.
Notã! Vericaţi regulat funcţionalitatea acumulatorului! Dura-
ta de viaţă este de cca. 5 - 10 ani. Notaţi data de utilizare pe
acumulator şi schimbaţi-l preventiv după 5 ani.
PRECAUŢIE!
Utilizaţi numai acumulator de NiMh-9V al producătorului! În ca-
zul utilizării bateriilor uscate și a celulelor de litiu există pericol
de explozie!
Introducerea contorului orelor de funcţionare
cu LCD (accesoriu)
Locul de pe placă este denumit pe ecare pompă cu "BSZ"
(Contor al orelor de funcţionare). Vă rugăm să scurtaţi rele de
conectare a contorului orelor de funcţionare în mod uniform cu
cca. 10 mm şi să le introduceţi pe placă. Atât rele de conecta-
re, cât şi mufele sunt marcate pe placă cu "N-P-I-R".
După reconectarea tensiunii de reţea, aşajul LCD trebuie să
e vizibil. Dacă nu se aşează nimic, deconectaţi din nou ten-
siunea de reţea, scoateţi contorul orelor de funcţionare şi re-
introduceţi-l răsucit la 180°.
ÎNTREŢINEREA
Sistemul de comandă nu necesită întreţinere. Senzorii de nivel
trebuie controlaţi la intervale regulate conform calităţii apelor
uzate şi depunerile trebuie îndepărtate!
Un acumulator de 9 V eventual existent pentru alarma depen-
dentă de reţea trebuie vericat în mod regulat. Pentru aceas-
ta, scoateţi de sub tensiune sistemul de comandă şi declanşaţi
mesajul de alarmă (de ex. declanşarea întrerupătorului de pro-
tecţie a motorului). Este interzisă modicarea semnicativă a
înălţimii tonului şi volumului buzerului timp de mai multe mi-
nute, în caz contrar, schimbaţi acumulatorul. Acumulatorii mai
vechi de cinci ani, trebuie schimbaţi cu gră.
