Renseignements Généraux 10
Renseignements généraux
Tous les réservoirs sont préchargés d’air en usine. Lors de
l’installation du réservoir, régler la précharge à
2 lb/po
2
au-dessous du réglage de la pression de mise en
marche de la pompe. Pour ce faire, prélever ou ajouter de
l’air par la valve sur le dessus du réservoir.
REMARQUE: Transporter et installer le réservoir en
position verticale UNIQUEMENT!
REMARQUE : Toujours régler la précharge lorsqu'il n'y a
PAS D'EAU dans le réservoir.
Vérifier fréquemment la pression avec un contrôleur de
pression de gonflage de pneu précis jusqu'à ce que la
bonne pression ait été atteinte. Pour connaître les bons
réglages de la pression de précharge, se reporter au
Tableau 1 ci-dessous.
TABLEAU 1
Réglages de précharge du réservoir pour
utilisation avec les mécanismes d’entraînement à
fréquence variable PENTEK INTELLIDRIVE
Régler la pression de précharge du réservoir à 70% de
la pression de fonctionnement du système. Lorsqu’une
valeur de consigne externe et une valeur de consigne
interne sont utilisées, précharger le réservoir à 70% de
la valeur la plus faible. Certaines applications peuvent
nécessiter un pourcentage de précharge différent selon la
valeur de consigne. Se reporter à la notice
d’utilisation PENTEK INTELLIDRIVE pour plus de détails.
REMARQUE : Reposer et serrer le bouchon de la valve
d'air s'il a été déposé. Ne pas reposer le bouchon de la
valve d'air risque de provoquer une perte de pression
d'air et, éventuellement, causer une saturation du
réservoir et une panne du diaphragme.
Plusieurs réservoirs à diaphragme préchargés peuvent
être branchés en série pour augmenter l'alimentation
en eau utilisable (soutirage). Deux réservoirs de même
contenance doubleront l'alimentation en eau alors que
trois réservoirs la tripleront. Voir les Figures n°s 1A et 1B
pour des installations typiques de ce genre.
Cycle de fonctionnement :
1. Le réservoir est presque vide – l'air remplit la partie
qui se trouve au-dessus du membrane en vinyle
(Figure 2A).
2. L'eau commence à remplir le réservoir – au fur et à
mesure que le réservoir se remplit, l'air est comprimé
au-dessus du membrane (Figure 2B).
3. Le cycle de pompage est terminé – l'air est comprimé
jusqu'au réglage du manostat
(Figure 2C).
Réglage du manostat Précharge du
réservoir (lb/po
2
)
20-40 (lb/po
2
) 18
30-50 (lb/po
2
) 28
40-60 (lb/po
2
) 38

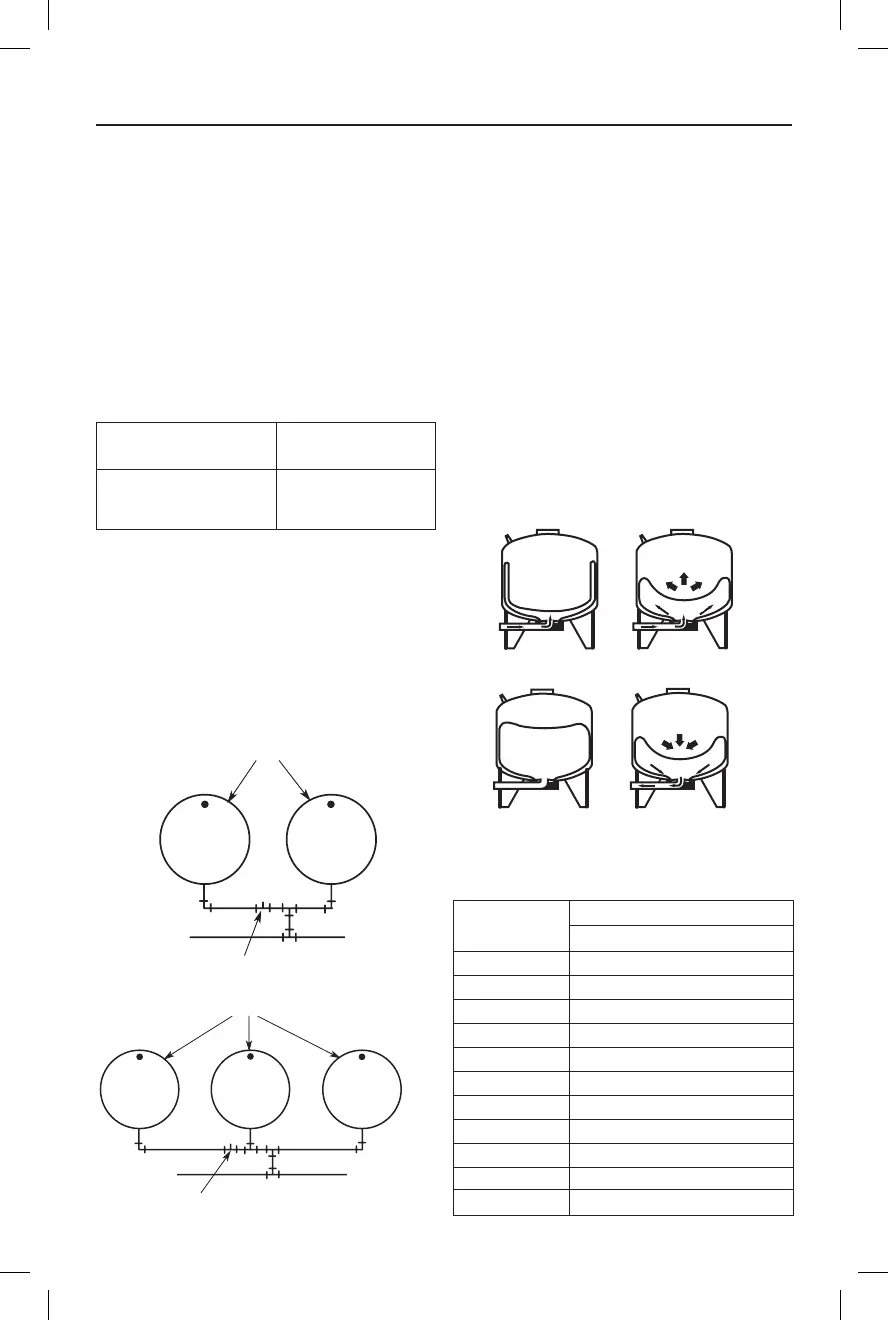

Figure 1A
Figure 1B
From
Well
To
Service
Tanks
Pressure Switch
Réservoirs
En
provenance
du puits
Manostat
Vers les
tuyauteries
d’alimentation
From
Well
To
Tanks
Tanks
Pressure Switch
Pressure Switch
191 0893
Réservoirs
En
provenance
du puits
Manostat
Vers les
tuyauteries
d’alimentation
Réglage du manostat (lb/po
2
)
Modèle 20-40 30-50 40-60
PS6-S02 2,2 1,8 1,6
PS6H-S05 2,2 1,8 1,6
PS19S-T02 6,9 5,8 5,0
PS19T-T02 6,9 5,8 5,0
PS19H-S00 6,9 5,8 5,0
PS32-T03 11,6 9,8 8,5
PS35-T05 12,7 10,7 9,3
CPS50-T50 18,3 15,5 13,4
PS62-T51 21,4 18,3 16,0
PS85-T52 30,0 26,0 22,0
PS119-TR50 41,3 35,4 31,0
TABLEAU II – Production d’eau par cycle de la pompe
en gallons
WATER
WATER
WATER
EAU
EAU
EAU
Figure 2
