Información general 17
Información general
Todos los tanques vienen precargados de aire a partir
de la fábrica. Durante la instalación del tanque, ajuste
la precarga a dos PSI por debajo de la graduación de
presión de activación de la bomba. Para esto, purgue o
añada aire por la válvula que se encuentra en la parte
superior del tanque.
AVISO: ¡Transportar e instalar el tanque en posición
vertical SOLAMENTE!
AVISO: Siempre configure la precarga SIN AGUA en
el tanque.
Verifique frecuentemente la presión con un manómetro
para neumáticos preciso, hasta que se haya llegado a
la presión correcta. Para las graduaciones correctas
de la presión de precarga, consulte el Cuadro 1 que
aparece a continuación.
CUADRO I
Configuraciones de precarga del tanque para
usar con los mecanismos de accionamiento de
frecuencia variable PENTEK INTELLIDRIVE
Ajuste la precarga del tanque de presión al 70% de
la presión de operación del sistema. Cuando use
un punto de control externo así como un punto de
control interno, configure la precarga del tanque al
70% del punto de control más bajo de los dos. Ciertas
aplicaciones pueden requerir un porcentaje diferente
cuando se calcule el punto de control. Consulte su
manual del propietario PENTEK INTELLIDRIVE para
mayor información.
AVISO: Vuelva a colocar y apriete la tapa de la
válvula de aire si se había sacado por alguna razón. Si
no se vuelve a colocar la tapa de aire, existe el riesgo
de que ocurra una pérdida de presión de aire que
eventualmente conducirá a la inundación del tanque y
a la falla de la celda de agua.

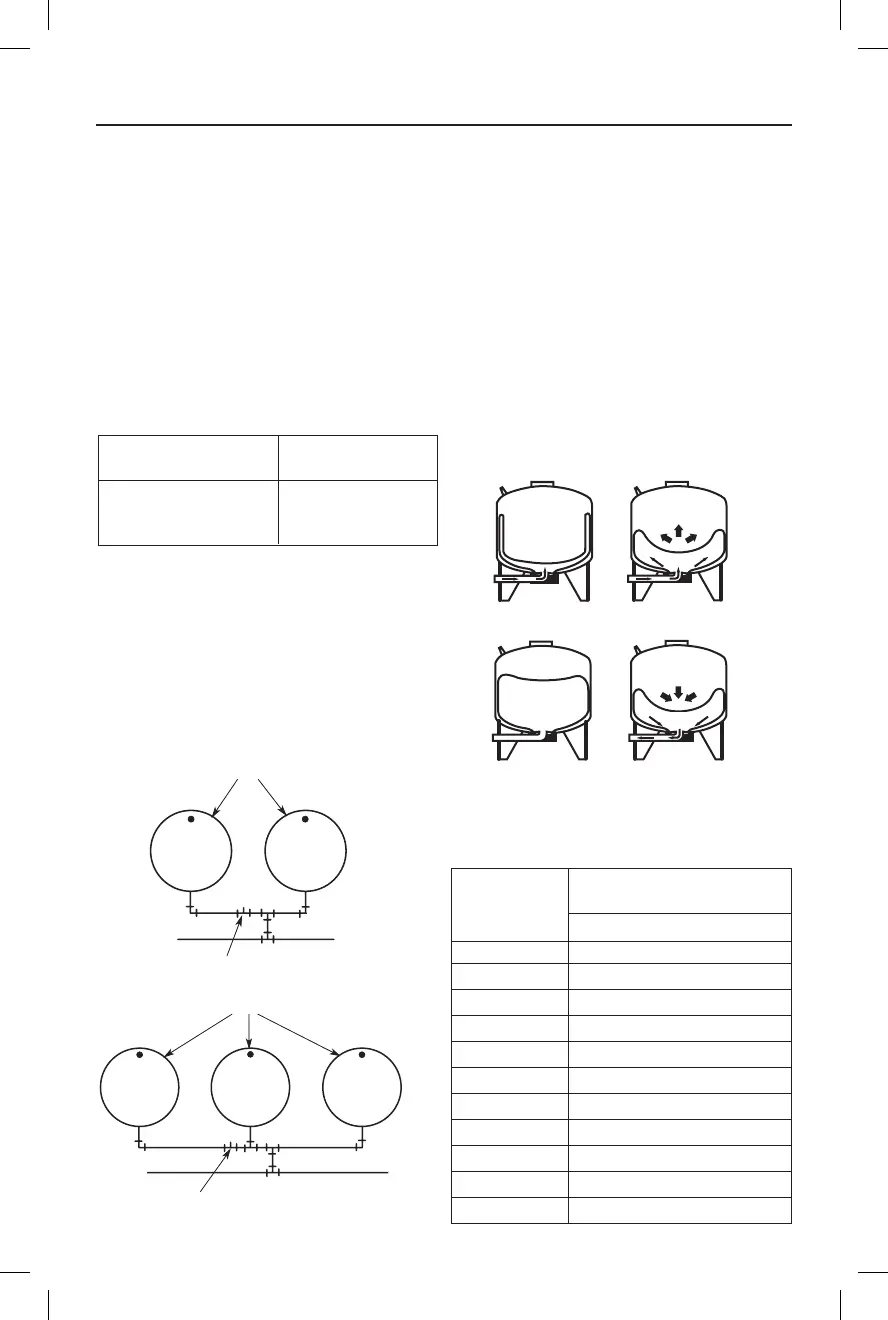

Los tanques precargados de almacenamiento se
pueden conectar entre sí para aumentar el suministro
de agua útil (extracción). Dos tanques del mismo
tamaño duplicarán el suministro y tres tanques lo
triplicarán. Consulte las Figuras No. 1A y 1B para
instalaciones típicas de este tipo.
Ciclo de operación
1. El tanque está casi vacío - el aire expande el área
de llenado por encima de la celda de agua vinílica
(Fig. 2A).
2. El agua comienza a entrar al tanque - el aire se
comprime por encima del agua a medida que se
llena de agua (Fig. 2B).
Graducación Precarga del
del manóstato tanque (PSI)
20-40 PSI 18
30-50 PSI 28
40-60 PSI 38
Graduación del
manóstato (PSI)
Modelo 20-40 30-50 40-60
PS6-S02 2.2 1.8 1.6
PS6H-S05 2.2 1.8 1.6
PS19S-T02 6.9 5.8 5.0
PS19T-T02 6.9 5.8 5.0
PS19H-S00 6.9 5.8 5.0
PS32-T03 11.6 9.8 8.5
PS35-T05 12.7 10.7 9.3
PS50-T50 18.3 15.5 13.4
PS62-T51 21.4 18.3 16.0
PS85-T52 30.0 26.0 22.0
PS119-TR50 41.3 35.4 31.0
From
Well
To
Tanks
Tanks
Pressure Switch
Pressure Switch
191 0893
Figura 1B
From
Well
To
Service
Tanks
Tanks
Pressure Switch
Pressure Switch
191 0893
Tanques
Desde
el pozo
Manóstato
Al
servicio
Tanques
Desde
el pozo
Manóstato
Al
servicio
WATER
agua
WATER
WATER
agua
agua
CUADRO II - Producción de agua por
ciclo de bombeo (extracción) en galones
Figura 1A
Figura 2
