Installation 12
A. Régler le manostat conformément aux instructions
du fabricant du manostat.
B. Rétablir le courant électrique à la pompe et
pomper la pression dans le système.
C. Couper de nouveau le courant parvenant à la
pompe et revérifier le réglage du manostat.
D. Répéter ces opérations jusqu'à ce que le manostat
mette la pompe en marche à ±1 lb/po
2
près du
réglage adéquat.
E. Si le réglage d'arrêt de la pompe est trop bas, le
système vibrera ou produira des coups de bélier
au démarrage.
F. Le réglage d'arrêt de la pompe n'est pas aussi
important que le réglage de mise en marche.
S'assurer que la pompe s'arrête de fonctionner
dans un temps raisonnable, sinon il faudra peut-
être régler légèrement plus bas le réglage de mise
en marche. Après avoir reprocédé à un réglage,
s'assurer que le système ne vibre pas et ne produit
pas de coups de bélier au démarrage.
7. Revérifier la précharge d'air du réservoir pour s'assurer
qu'elle se situe bien à 2 lb/po
2
sous le réglage d'arrêt
du manostat de la pompe, (voir la Page 3).
Recherche de fuites du diaphragme
1. Couper le courant parvenant à la pompe.
2. Vider toute l'eau du diaphragme en ouvrant le robinet
se trouvant le plus près du réservoir.
3. Déposer le bouchon de la valve et dissiper le plus
possible de pression en appuyant sur l'obus de la
valve. Lorsque l'air ne s'échappe plus par la valve,
déposer son obus pour dissiper la pression restante.
4. Débrancher le tuyau du coude du couvercle du
réservoir.
5. Prudemment, retourner le réservoir ou le coucher de
côté.
Si le réservoir contient de l'eau,
il risque de basculer soudainement lorsqu'on le
baissera. Supporter le réservoir pour qu'il ne risque
pas de tomber lorsqu'on le baissera ou lorsqu'on le
retournera.
6. Si le diaphragme fuit, l'eau coulera par la valve. Dans
ce cas, remplacer le diaphragme.
Remplacement du diaphragme
Pour s'assurer que le couvercle ne risque
pas d'être chassé avec force du réservoir, dissiper tout l'air
du système avant de déposer les écrous du couvercle.
1. Couper le courant parvenant à la pompe.
2. Suivre les opérations 2 à 5 du chapitre «Recherche de
fuites du diaphragme» de la page précédente, voir la
Page 5.
3.
Déposer les écrous du couvercle du réservoir. Taper sur
le couvercle pour briser le joint, puis le déposer.
4. Le diaphragme sortira d'un seul morceau. Tenir le
diaphragme avec des pinces et le couper dans un
endroit pratique avec une lame de rasoir à un seul
tranchant ou avec un couteau bien aiguisé. Continuer
à tenir le diaphragme et à le couper jusqu'à ce qu'il
soit complètement enlevé.
5. Nettoyer et sécher l'intérieur du réservoir.
6. Avant d'introduire le diaphragme dans le réservoir, il
devra être enroulé très serré en procédant comme suit
:
A. Mettre le diaphragme sur une surface propre,
en orientant son ouverture d'un côté et en
l'aplatissant pour chasser tout l'air. Bien aplatir les
extrémités (voir la Figure 3).
B. Pour que le diaphragme soit enroulé aussi serré
que possible, commencer d'un côté, en haut du
dia phragme, et l'enrouler SERRÉ diagonalement
vers l'autre côté (voir la Figure 4). Pour chasser
autant d'air que possible, enrouler le diaphragme
vers le col de l'ouverture.
7. Pour introduire plus facilement le diaphragme,
enduire l'extérieur de talc. Le réservoir étant couché
de côté, pousser fermement le diaphragme enroulé
dans le réservoir, et accrocher la bague du col sur le
bord de la tête du réservoir.
8. Introduire un bras dans le diaphragme et pousser ses
parois vers l'extérieur. Il n'est pas nécessaire d'enlever
tous les plis du diaphragme.
REMARQUE : Ne pas pousser le diaphragme plus
loin que toute sa longueur dans le réservoir. Dans le
cas d'un grand réservoir, on risque de ne plus pouvoir
atteindre le diaphragme si on le pousse trop loin.
9. Nettoyer la surface d'étanchéité de la tête du
réservoir, ainsi que la gorge de la bague à rebord du
couvercle.
10. Tirer la bague à rebord du diaphragme dans
l'ouverture du réservoir et la faire reposer sur la tête
du réservoir.
11. Nettoyer la surface d'étanchéité et la gorge du
couvercle; poser le couvercle sur le réservoir (voir la
Figure 5).

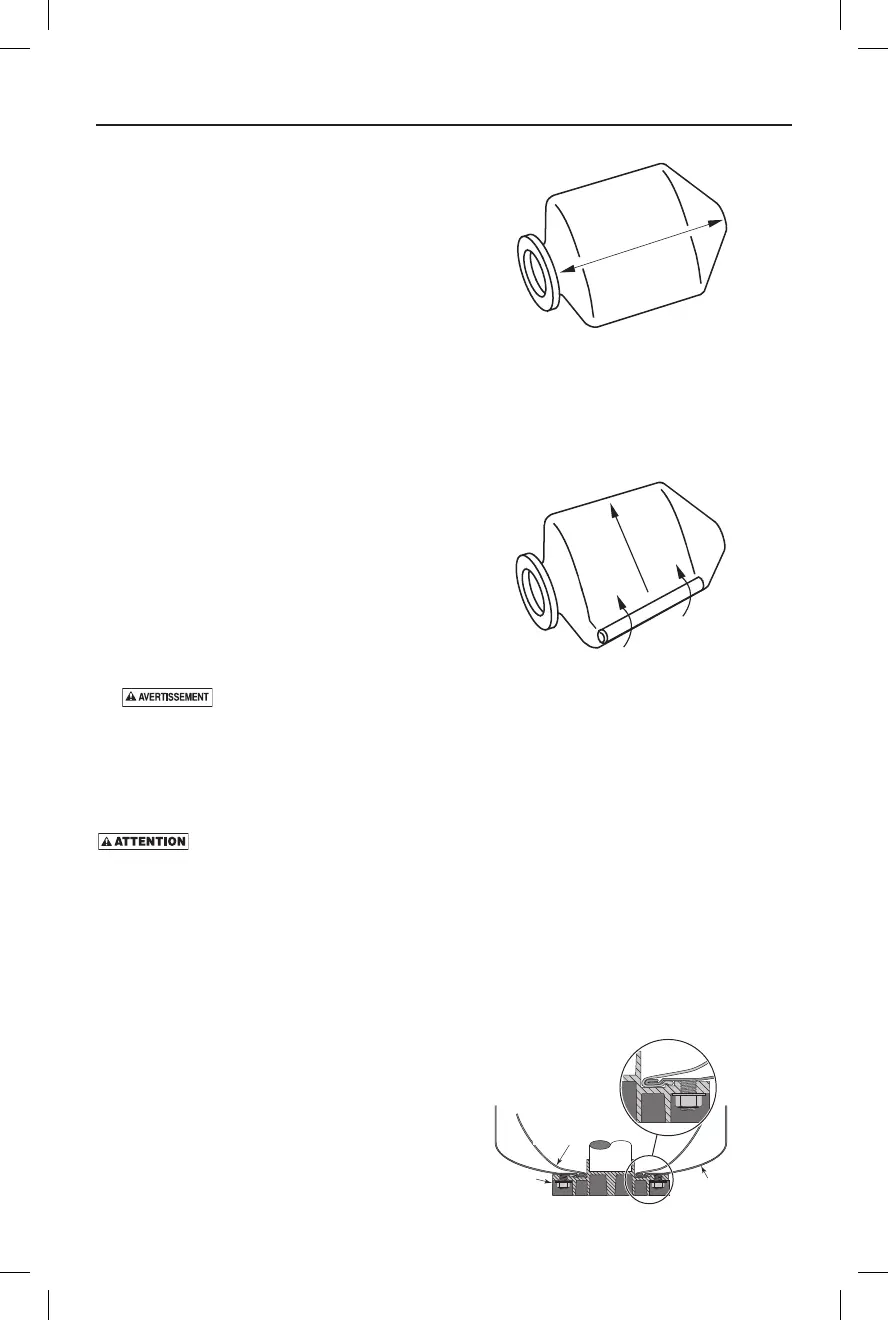

Figure 3 – Chasser l’air du diaphragme
Aplatir les extrémités
Figure 4 – Enrouler diagonalement vers le col.
Enrouler diagonalement
Figure 5 – Diaphragme bien posé et reposant bien
Water
Cell
Tank
Wall
Cover
Flange
Couvercle
Paroi du
réservoir
Élément
d’eau
To Next Page
