Installación 20
AVISO: Verifique que las líneas del conducto de
descarga apunten hacia arriba con el orificio en la base.
12. AVISO: Apriete las tuercas de la siguiente manera:
A. Apriete todas las tuercas a mano.
B. Apriete una tuerca bien ajustada.
C. Apriete la tuerca opuesta bien ajustada.
D. Continúe apretando los pares de tuercas
opuestas bien ajustadas.
E. Vuelva a chequear todas las tuercas usando
el mismo orden. Verifique que todas las
tuercas estén bien ajustadas para una buena
hermeticidad.
AVISO: No apriete demasiado para no doblar y
desprender los pernos del tanque. Si tiene una
llave dinamométrica, apriete a una torsión de
85 pulgadas-libra.
13. Coloque el tanque de pie y vuelva a conectar la
tubería.
14. Recargue el tanque a la presión de aire correcta
(consulte la página 4).
15. Cebe la bomba (consulte el manual del propietario
de la bomba).
Reemplazo de la válvula de aire
Presión peligrosa. Para asegurarse
de que la válvula de aire y el núcleo no se salgan
repentinamente del tanque, deje salir toda la presión
de aire del tanque antes de sacar el núcleo de la
válvula o la válvula.
1. Desconecte el suministro de corriente eléctrica a la
bomba.
2. Drene TODA el agua en el sistema abriendo el
grifo más cercano al tanque.
3. Oprima el núcleo de la válvula para dejar salir
TODA la presión de aire en el tanque. Cuando
deje de salir aire de la válvula, saque el núcleo de
su interior para dejar salir el resto de la presión.
4. Empuje la válvula de aire nuevamente dentro del
tanque. Asegúrese de que se haya sacado antes de
volver a ensamblar el tanque.
5. Desconecte la tubería del tanque y acuéstelo a un
costado.
6. Saque la brida del tanque.
7. Empuje la celda de agua dentro del tanque lo
suficiente como para poder alcanzar el interior del
tanque con una barra de espiga.
8. Enjabone el exterior de la nueva válvula y
colóquela en el extremo de una barra de espiga de
1/4” o de 5/16”. Empuje la válvula más allá de la
celda de agua y dentro de su orificio de montaje
en la parte superior del tanque. Empújela lo más
posible hasta donde sea conveniente; deje la tapa
de la válvula colocada para proteger las roscas de
la válvula.
9. Dé un golpe fuerte en el extremo de la espiga
con un martillo para introducir la válvula en su
posición correcta. Verifique que el hombro de
la válvula quede asentado contra el cabezal del
tanque (la protuberancia alrededor del cuerpo de la
válvula debe haber pasado totalmente a travé
s del
orificio en el cabezal del tanque - consulte la
Figura 6).
10. Retire la espiga. Verifique que se haya sacado la
válvula usada del tanque, jale la celda de agua
nuevamente sobre el reborde del orificio en el
cabezal inferior del tanque, vuelva a instalar la
brida, coloque el tanque de pie y reconecte la
tubería.
11. Recargue el tanque (consulte la página 4), conecte
la corriente eléctrica, llene el sistema y el tanque
estará listo para funcionar.

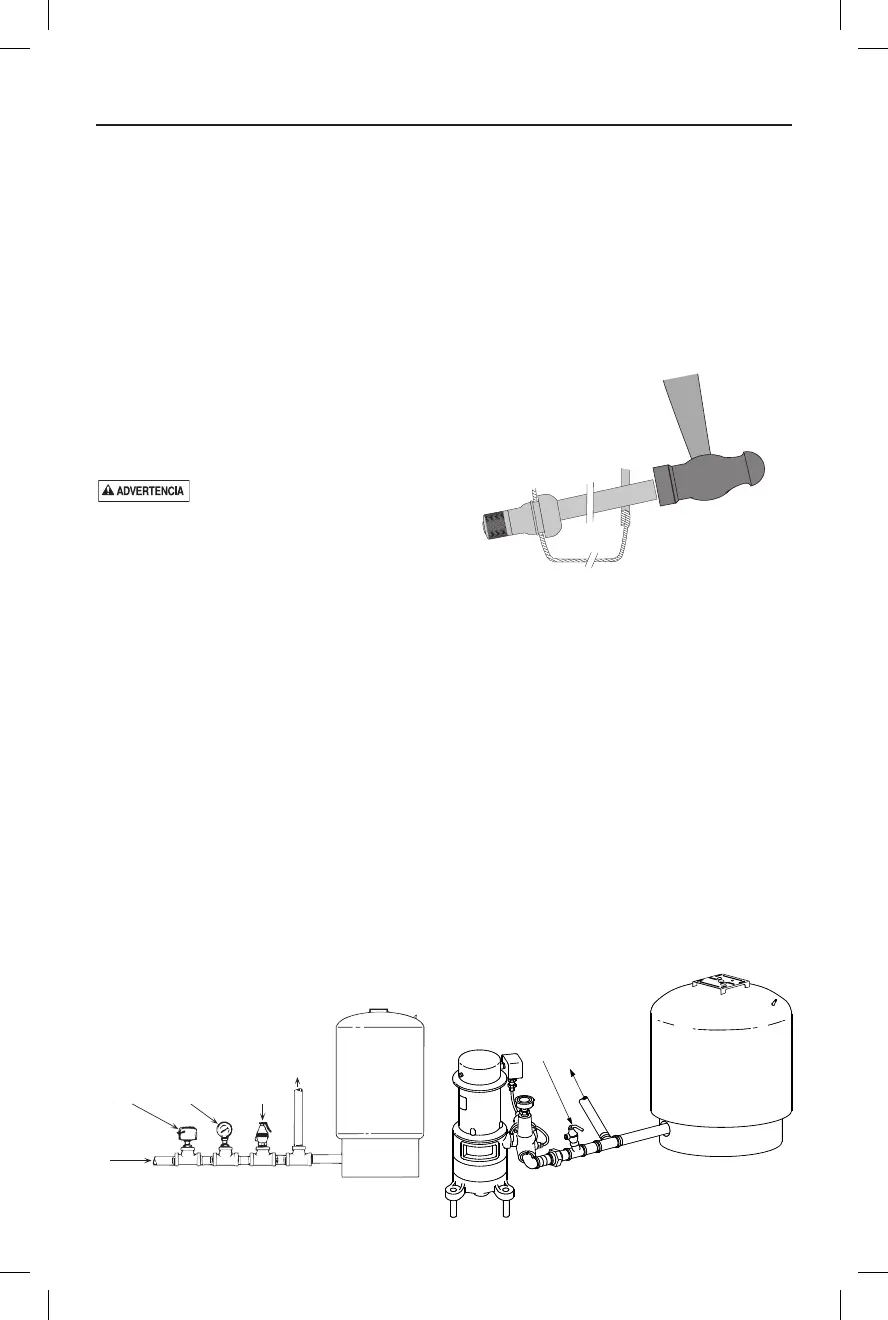

Figura 6 - Colocar la válvula con un
golpeteo
Tanque con bomba sumergible
Tanque con bomba de etapas múltiples
Conexiones de tubería
Instalaciones sumergibles y de etapas múltiples
NOTA: Cuando use tubos de metal con accesorios de plástico,
use sólo
cinta selladora de PTFE para roscas de tubería en las roscas macho.
To Service
Pressure
Relief Valve
Válvula de
desahogo
de presión
Al servicio
To service
Pressure
Relief Valve
Pressure
Gauge
Pressure
Switch
Manóstato
Manómetro
Desde
el pozo
Al
servicio
Válvula de
desahogo
de presión
