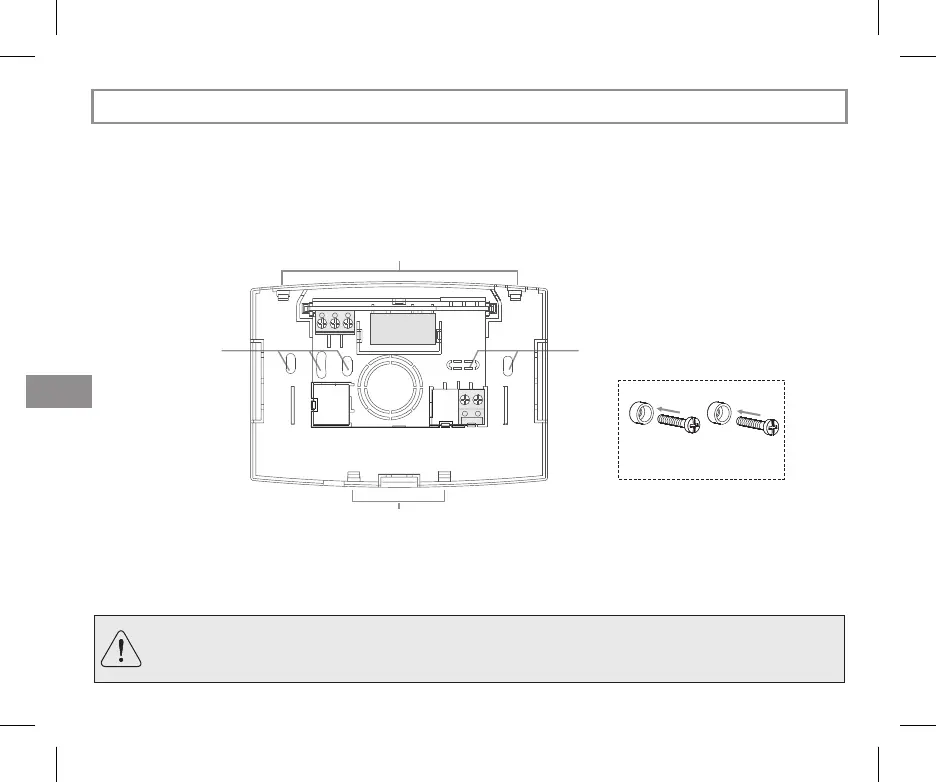

A trous de fixation de la base : muraux, boîtier encastrable rond ou rectangulaire
C dents de fixation du thermostat
D vis de fixation de la base murale au boîtier encastrable rond ou rectangulaire et rondelles isolantes
-
-
-
B passage fils par tuyau ondulé, boîtier encastrable rond ou rectangulaire-
Pourgarantir un montage correct du thermostat à la base murale, cette dernière ne doit pas présenter de déformations
dues au serrage excessif du boîtier rectangulaire ou rond à encastrement mural.
42
3 - INSTALLATION
3.3 - FIXATION DE LA BASE MURALE
Couper la tension de réseau 230V~
A
Fixer à l'aide des vis fournies la base du thermostat : au mur, au boîtier à encastrement rond ou rectangulaire en utilisant les paires
de trous .
Dans le cas où la paroi à laquelle fixer la base du thermostat serait métallique, insérer dans les deux vis les rondelles isolantes
prévues à cet effet.
base murale du thermostat :
alimentation de réseau 230V~
base murale du thermostat :
alimentation de réseau 230V~
FR
AA
C
C
B
3
2
1
67
8 9
4
5
D
