3 - INSTALLAZIONE
3.3 - FISSAGGIO DELLA BASE A PARETE

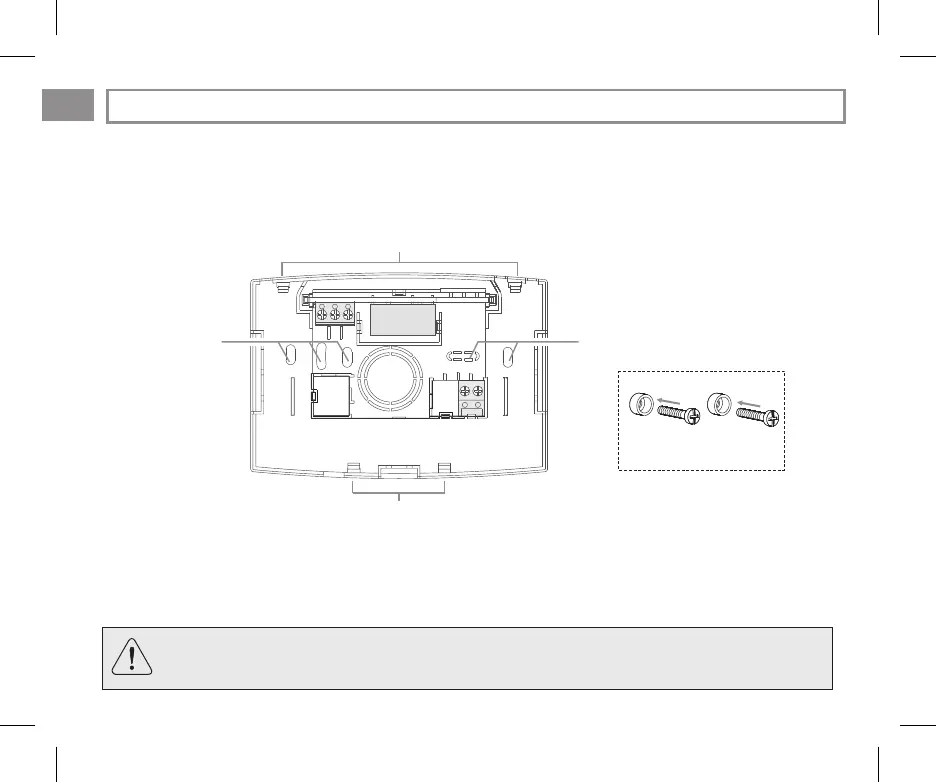

A fori di fissaggio della base: a muro, scatola incasso tonda o rettangolare
C dentini di fissaggio del termostato
D viti per fissaggio della base a parete alla scatola incasso rettangolare o tonda e rondelle isolanti
-
-
-
B passaggio fili da tubo corrugato, scatola incasso tonda o rettangolare-
Perassicurare un corretto montaggio del termostato alla base a parete, la stessa non deve presentare incurvature
dovute all’eccessivo serraggio delle viti di fissaggio nella scatola rettangolare o tonda incassata a muro.
AA
C
C
B
3
2
1
67
8 9
4
5
Disattivare la tensione di rete 230V~
A
Fissare con le viti in dotazione la base del termostato: a parete, alla scatola da incasso tonda o rettangolare utilizzando le
opportune coppie di fori .
Qualora la parete dove fissare la base del termostato fosse metallica, inserire nelle due viti le apposite rondelle isolanti.
D
6
