3 - INSTALLATION
3.3 - BEFESTIGUNG DER GRUNDPLATTE AN DER WAND
Die 230V~ Netzspannung unterbrechen.
A
Mit den beigefügten Befestigungsschrauben die Grundplatte des Thermostats befestigen: an der Wand, an der runden oder
rechteckigen Einputzdose, unter Verwendung der beiden passenden Löcher .
Sollte die Wand, an der die Grundplatte des Thermostats befestigt werden soll, aus Metall sein, setzten Sie auf beide Schrauben
entsprechende Isolierscheiben ein.

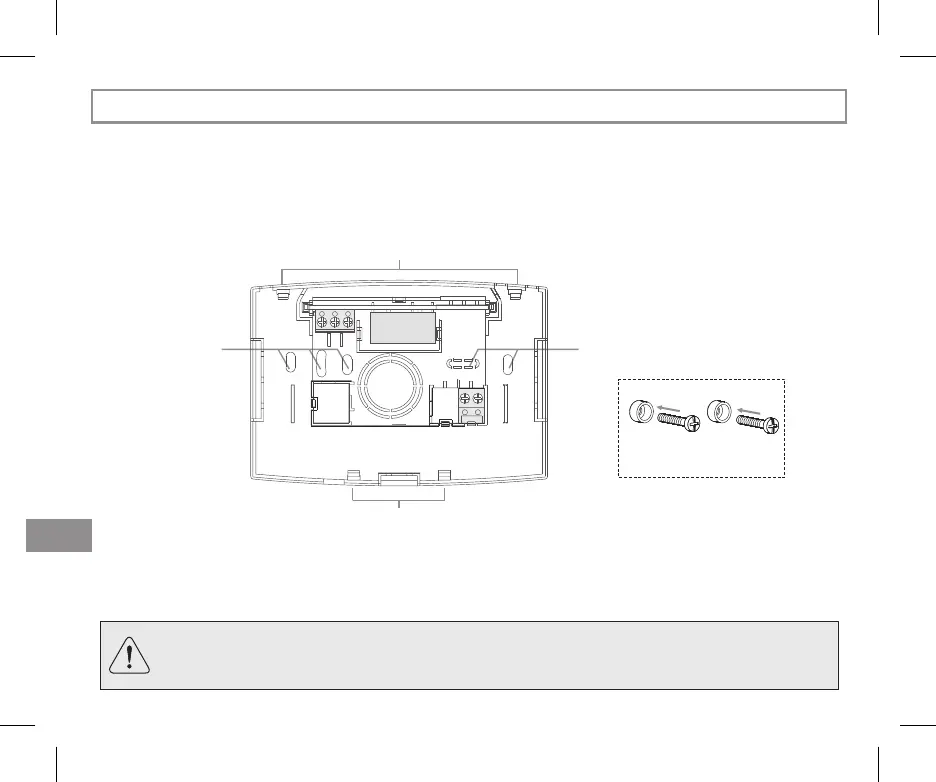

A Befestigungslöcher der Grundplatte: an der Wand, runde oder rechteckige Einputzdose
C Befestigungsklammern des Thermostats
D Schrauben zur Befestigung der Grundplatte an die rechteckige oder runde Einputzdose und Isolierscheiben
-
-
-
B Durchgang der Leitungen durch Faltenschlauch, runde oder rechteckige Einputzdose-
Zur Gewährleistung einer einwandfreien Montage des Thermostats an die Grundplatte darf diese nicht durch ein zu
starkes Anziehen der Befestigungschrauben an der rechteckigen oder runden Einputzdose in der Wand verbogen
sein.
