3.3 - FIJACIÓN DE LA BASE EN PARED
Desactivar la tensión de red de 230V~
A
Sujetar con los tornillos de equipamiento la base del termostato : de pared a la caja empotrada redonda o rectangular utilizando
el par de orificios .
Si la pared donde se fijará la base del termostato es metálica, colocar arandelas aislantes en los tornillos.
78
3 - INSTALACIÓN
Para montar correctamente el termostato, la base de pared no debe estar curvada. Esto significa que no se
deben apretar demasiado los tornillos que fijan la caja rectangular o redonda empotrada en la pared.
ES

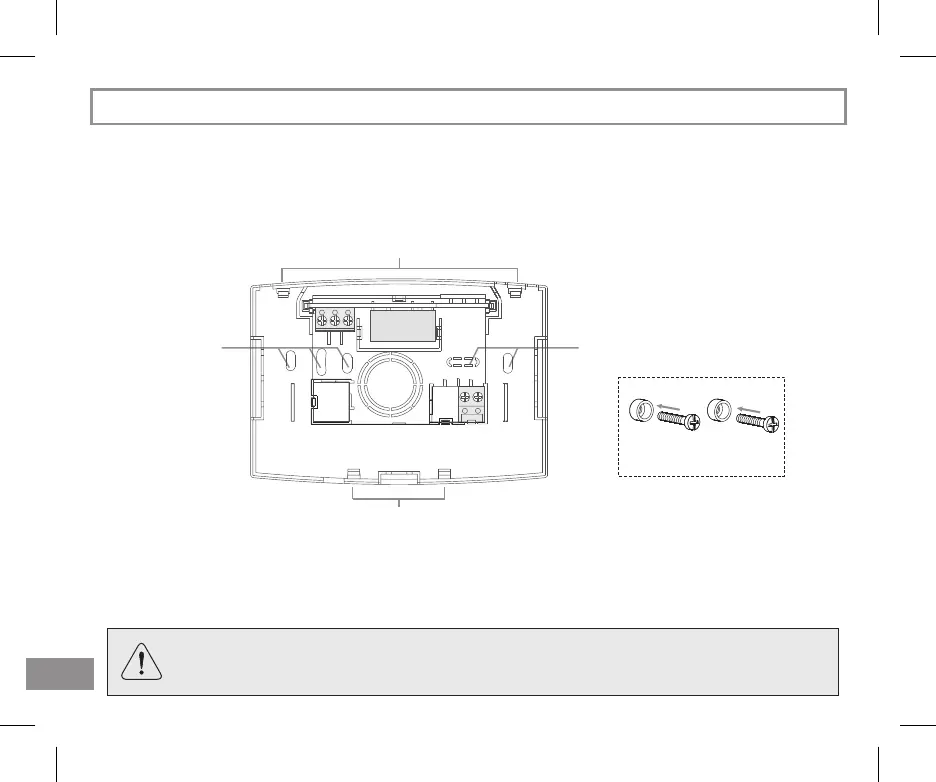

A huecos de fijación de la base: en muro, caja empotrada redonda o rectangular
C dientes de fijación del termostato
D tornillos para sujetar la base de pared a la caja empotrada rectangular o redonda y arandelas aislantes
-
-
-
B paso cables de tubo corrugado, caja empotrada redonda o rectangular-
AA
C
C
B
3
2
1
67
8 9
4
5
D
