Montering af tunnellen
Mål tykkelsen (T)
af din dør eller
væg. Noter dette
mål (fig. 6A).
Tilskær den rillede
side af plastiktun-
nelstykkerne og
tunnelbeslagene i
tykkelser (T), der
svarer til tykkelsen
af din dør + 22 mm
(fig. 6B). Den
medfølgende
tunnel kan ikke
benyttes til
tykkelser (T), der
overstiger 54
mm.Placer den
opskårne kant i
bundtunnelstykket,
så det vender mod
dig og den
T-formede
ribkantside vender opad. Klik det venstre
tunnelbeslag på plads i venstre side. Klik det
højre tunnelbeslag på plads i højre side. Sørg
for, at tætningslisterillerne vender indad, og
ligestil sidetunnelstykkernes uopskårne kanter
(sider med én ribkant) med beslagenes
uopskårne kanter. Skyd sidetunnelstykkernes riller ind i tunnelbeslagenes flige
for at danne en U-form (fig. 7A).
Skyd tætningslisterne ind i sidetunnelstykkernes riller (fig. 7B).
Tætningslisterne skal vende indad. Tætningslisterne kræver muligvis tilskæring.
Klik den uopskårne kant (side med én
ribkant) af de samlede tunnelstykker på
plads i bund- og sidefligene af den
indvendige ramme (ramme med
2lemme). Bunden af tunnellen skal
være placeret i bunden af den
indvendige ramme. Tætningslisterne og
ribkantsiderne (uopskårne kanter) skal
vende mod lemmen. Klik den uopskårne
kant (side med én ribkant) af det øverste
tunnelstykke på plads i de øverste flige i
den indvendige ramme. Den uopskårne
kant (side med én ribkant) af det øverste
tunnelstykke skal vende mod lemmen. Tunnelstykkerne kræver
muligvis tilskæring for at møde hjørnerne (fig. 8).
VALGFRIT: Brug gaffatape i tunnelhjørnerne til at holde dem
på plads og for at opnå en bedre vejrbestandighed. Fjern evt.
overskydende tape.
Montering af kæledyrslemmen
Nyttigt tip: Et ekstra sæt hænder
vil være nyttigt på dette trin til at
holde delene sammen.
Placer den indvendige ramme med
tunnelsamlingen i udskæringen.
Placer derefter den udvendige
ramme i udskæringen, og sæt
tunnellen på plads i rammens
flige. Hold rammen samlet. Indsæt
nylonskruerne igennem huller i den
indvendige ramme og ind i hullerne
i den udvendige ramme. Monter
en møtrik i bunden af hver skrue
(fig. 9).

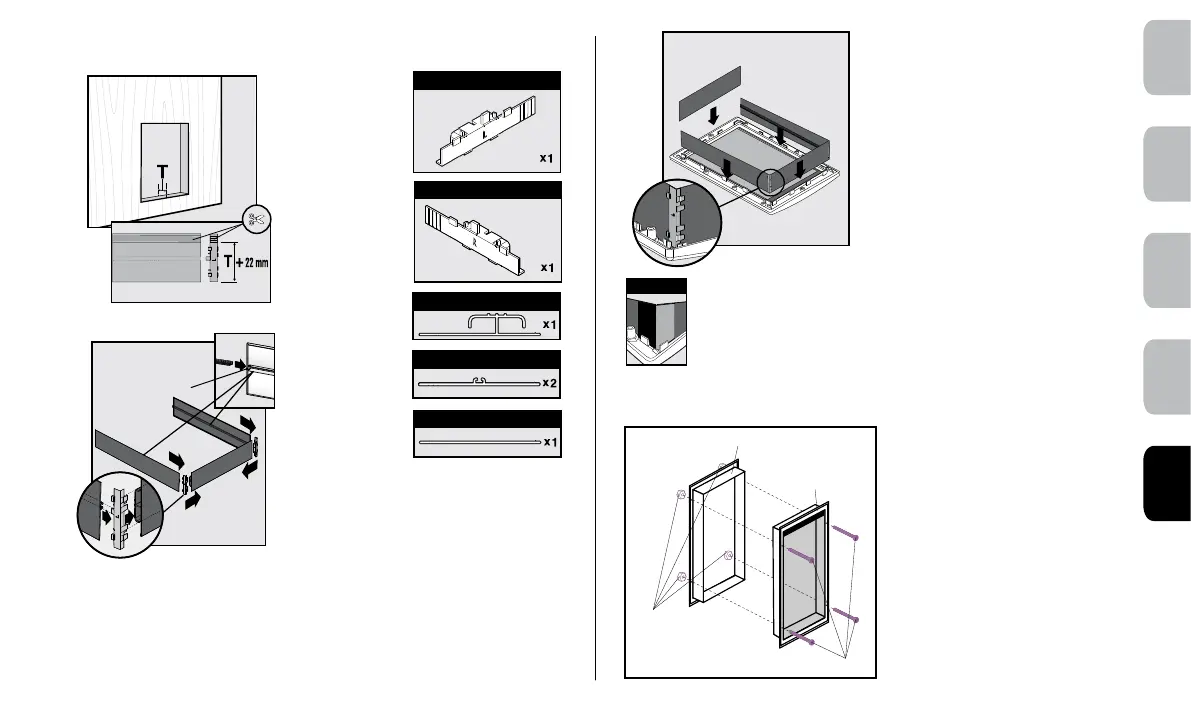

FIG. 6A
