Español
¡ATENCIÓN! Si el refrigerador se va a instalar en una posición baja (la válvula de purga 3 no estaría entonces
en el punto más alto de todo el circuito hidráulico), podría ser necesario montar algunas válvulas de purga adicionales en el
circuito hidráulico exterior.
Nota:
Los refrigeradores de CIRCUITO CERRADO incorporan una válvula de seguridad (elemento 2 en la Figura 26
anterior) ajustada en 4 bar (87 PSI).
El valor máximo de la presión hidráulica de funcionamiento (PS) que se indica en la placa de características del
refrigerador debe sumarse a la presión de precarga
Controle periódicamente la presión de precarga del circuito hidráulico y reponga en caso de necesidad.
2 Puesta en funcionamiento del refrigerador agua-agua
Para los refrigeradores agua-agua (PWW):
- siempre instale un filtro en la entrada (INLET) del circuito principal para que no entren partículas de suciedad ni al
intercambiador de calor ni a la válvula de tres vías
- se recomienda atenerse al rango de temperatura de funcionamiento recomendado para el circuito principal
- el agua no debe contener caliza
- El valor máximo de la presión hidráulica de funcionamiento indicado en la placa de características incluye el valor de la
presión de precarga
- Se recomienda seguir el procedimiento de limpieza y llenado antes descrito (Anexo A2 y Anexo C punto 1); los racores
para las conexiones están descritos a continuación

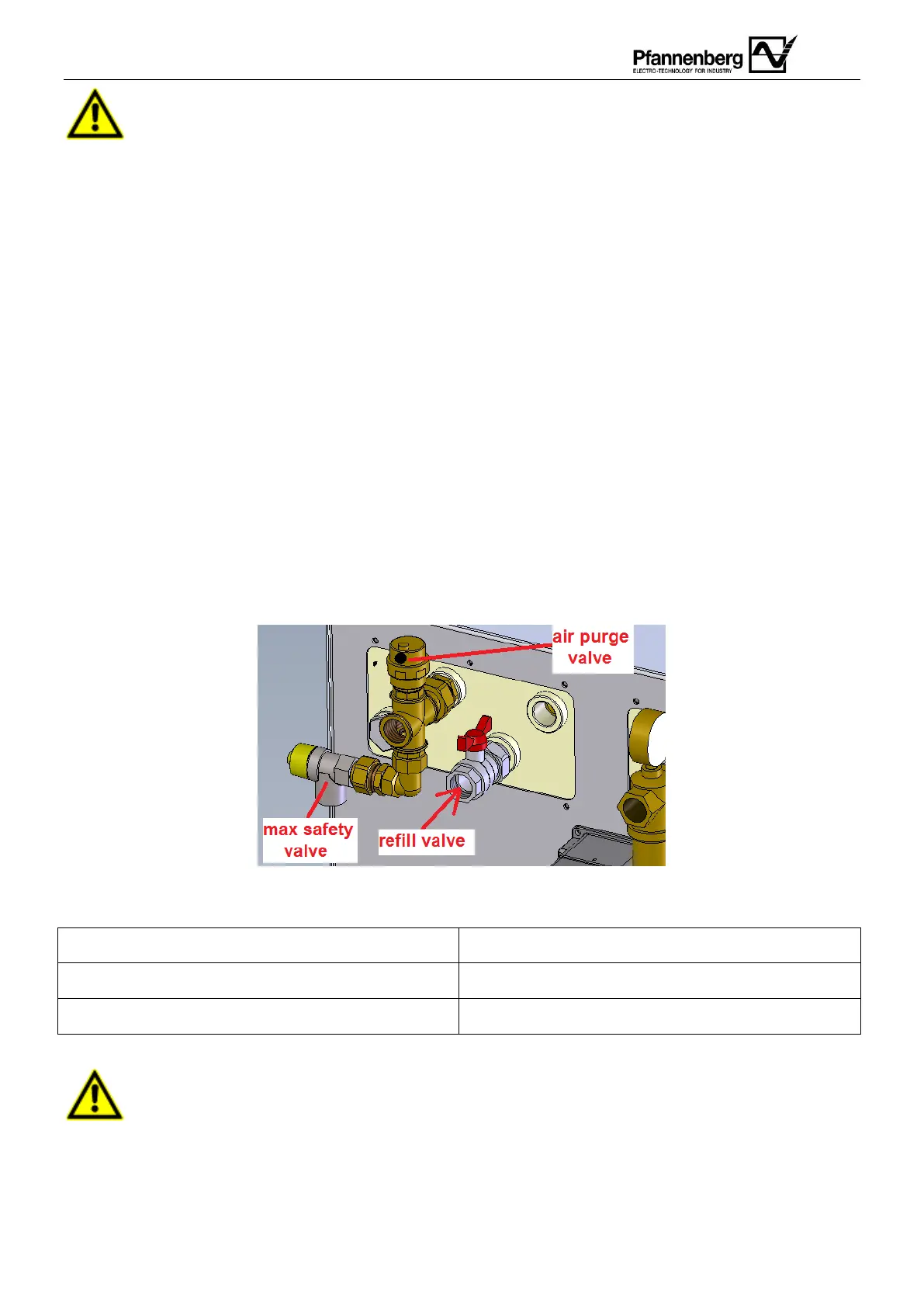

Figura 31 – Racores para las conexiones para PWW
Válvula de seguridad máx.
PRECAUCIÓN: en la conexión de entrada de la placa hidráulica (en la parte externa del chiller) se
encuentra una válvula de seguridad mecánica con intervención a 4 bar.
La conexión de salida de la válvula tiene una rosca BSPP pues si acaso sea necesario conducir el aire.
Por favor tenga cuidado al abrir la válvula, el fluido de descarga puede ser frío o caliente. En caso de servicio por
favor desconecte la unidad de fuentes de calor hidráulicos del cliente.
