Français
ATTENTION ! Dans le cas d’une unité équipée de réservoir, le remplir avant de raccorder les tuyaux
hydrauliques.
Exemple de raccordements électriques
Les raccordements électriques de l’unité doivent être réalisés par les soins du client.
Nota bene :
L’installation électrique doit respecter toutes les normes en vigueur en matière de sécurité.
Il est conseillé d’installer un interrupteur magnétothermique en amont du câble d’alimentation électrique.
Veiller à ce que le système soit correctement mis à la terre.
Contrôler que la tension et la fréquence de l’alimentation électrique correspondent aux spécifications figurant sur la
plaquette d’identification de l’unité et/ou sur le schéma électrique en annexe.
Les centrales de refroidissement Pfannenberg ont été conçues pour des systèmes de mise à la terre du type TN. Pour
le dimensionnement sur place, utiliser la valeur maximum d’impédance de la boucle de défaut de la centrale de
refroidissement (voir la valeur Zpe indiquée dans le schéma électrique en annexe).
Pour la série Rack, utiliser l’interrupteur-sectionneur conformément aux normes CEI 60947-1, CEI 60947-2 et CEI
60947-3.

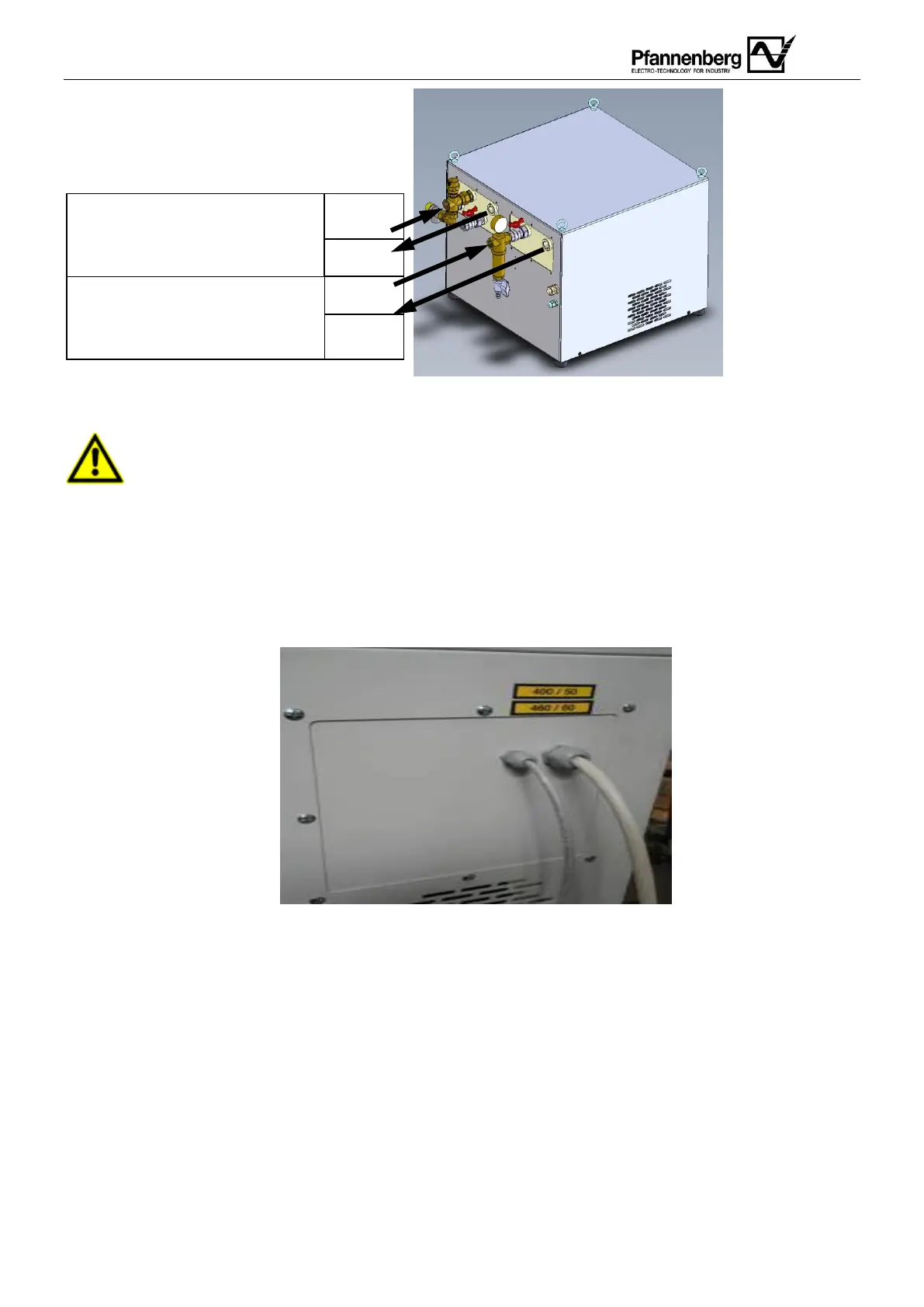

Figure 3.b – Plaques pour les raccordements
hydrauliques (PWW)
Circuit secondaire
« côté application »
Raccordement 3/4” (PWW 9000-12000)
Raccordement 1” (PWW 18000-24000)
Circuit primaire
« côté système »
Raccordement 3/4” (PWW 9000-12000)
Raccordement 1” (PWW 18000-24000)
Figure 4 – Plaque pour les raccordements électriques
