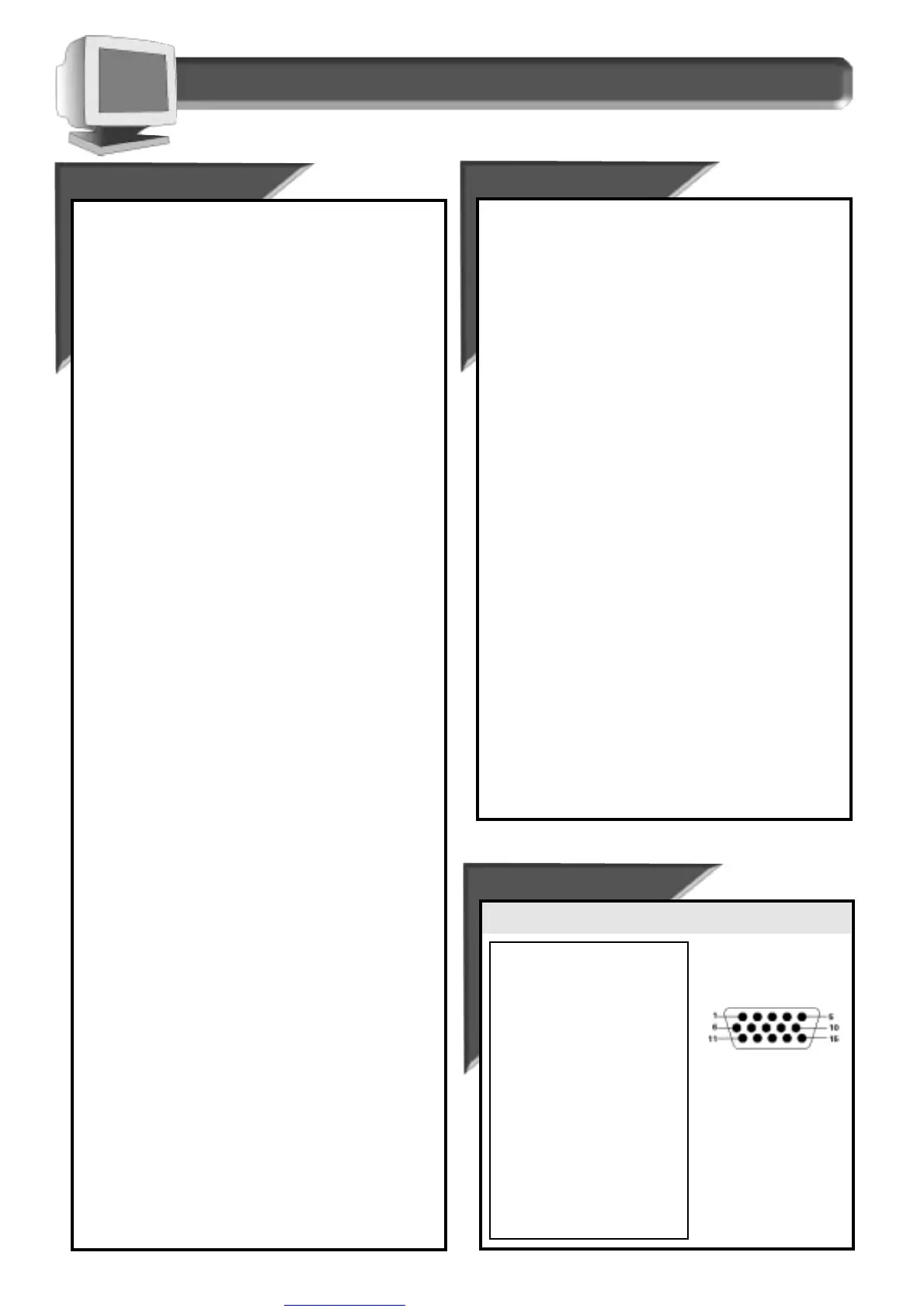

The 15-pin D-sub connector (male) of the signal cable:
1 Red video input
2 Green video input
3 Blue video input
4 Identical output
- connected to pin 10
5 Self test
6 Red video ground
7 Green video ground
8 Blue video ground
9 No pin
10 Logic ground
11 Identical output
- connected to pin 10
12 Serial data line (SDA)
13 H. Sync / H+V
14 V. Sync (VCLK for DDC)
15 Data clock line (SCL)
Pin No. Assignment
Specific
Specific
a
a
tions
tions
GENERAL
CRT
Screen size :15" (38.1 cm) flat & square
Viewable Image Size (VIS) :13.8"
Dot pitch :0.28 mm (horizontal)
Phosphor :P22 or equivalent, medium short
persistence
Screen treatment :Anit-glare, anti-static
Display area
Factory preset :270 mm (H) x 202 mm (V)
Maximum usable :280 mm (H) x 210 mm (V)
Scanning frequency
Horizontal (line) :30-70kHz (AutoScan)
Vertical (frame) :50-160 Hz (AutoScan)
Input power :100 - 240 V AC, 50 - 60 Hz
Power consumption :75 Watt normal, 100Watt max.
Thermal dissipation :238.9 BTU normal,
341.3 BTU maximum
Input signal
Video :0.7 Vpp, 75 Ohm impedance
Sync :Separate sync. TTL
Composite sync. TTL level
Sync on green video
Pedestal
Tilt :5° forward, 11° backward
Swivel :90° left, 90° right
Physical
Unit dimension (WxHxD) :382 x 392 x 424 mm
(15.04" x 15.43" x 16.69")
Net weight :14.0 kg (39.6 lbs.)
Operating conditions
Temperature :0° C - 40° C
Humidity :10% - 90%
Storage conditions
Temperature :-25° C - 65° C
Humidity :5% - 95%
Specifications subject to change without notification.
