Philips 32HFL5850D/10 - SSB: Test Points (Overview Bottom Side); Part 1; Part 2

EN 66Q522.2HE LA 9.
Block Diagrams
2010-Jun-30

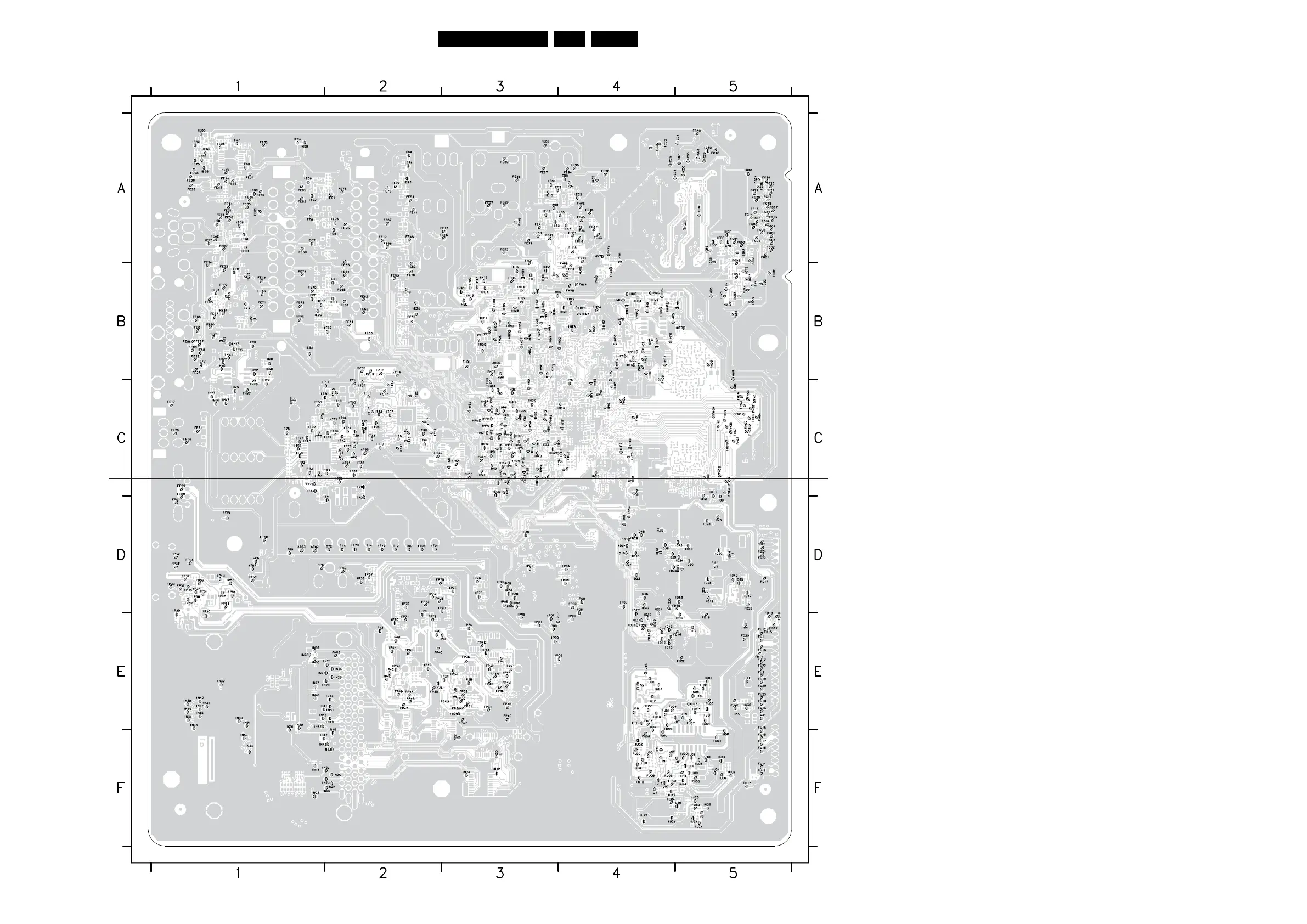

SSB: Test Points (Overview Bottom Side)
I_18010_055.eps
040608
3139 123 6417.2
Part 1
I_18010_055a.eps
Part 2
I_18010_055b.eps
1U21 F5
AH00 B3
AT62 D1
AT 63 D1
AT64 C2
AT65 C2
FC17 C2
FC1A B2
FC1B B2
FC1C A5
FC1D B2
FC1E B2
FD10 E5
FD11 D5
FD12 E5
FD13 E5
FD14 E5
FD15 E5
FD16 E5
FD17 D5
FD19 E5
FD20 E5
FD21 E4
FD22 D5
FD23 D5
FD24 D5
FD25 D5
FD26 D5
FD27 D4
FD28 E4
FD29 D5
FD30 D4
FE10 B2
FE11 A2
FE12 A2
FE13 A3
FE14 A1
FE15 A3
FE17 C1
FE18 B1
FE20 C1
FE21 C1
FE22 B1
FE23 B1
FE24 A1
FE25 B1
FE27 A3
FE28 A1
FE29 A1
FE30 A1
FE31 A1
FE32 A1
FE33 B1
FE34 B1
FE35 A1
FE36 A1
FE37 A1
FE38 A3
FE39 A3
FE40 A3
FE41 A3
FE42 A3
FE43 A4
FE44 A4
FE45 A4
FE46 A4
FE47 A4
FE48 A2
FE49 B2
FE50 B2
FE51 A2
FE52 B2
FE53 A3
FE56 C1
FE57 A3
FE59 A3
FE60 B2
FE61 B2
FE62 B2
FE63 B2
FE64 B2
FE65 B2
FE66 A2
FE67 A2
FE68 B2
FE69 A3
FE70 B1
FE71 B1
FE72 B1
FE73 B1
FE74 B1
FE75 B1
FE76 A2
FE77 A2
FE78 A2
FE79 A2
FE80 A1
FE81 A1
FE82 A1
FE83 A1
FE84 A1
FE85 A1
FE86 B1
FE87 B1
FE88 B1
FE89 B1
FE90 B1
FE91 B1
FE94 A4
FE95 A4
FE96 A4
FE97 A3
FE98 A1
FEA0 B1
FEA1 B2
FEA2 A1
FEA3 A1
FEA4 A1
FEB2 A1
FEB3 A1
FEB4 B1
FEB5 B1
FEB6 B1
FEB7 B1
FEB8 A1
FEB9 A1
FG00 B5
FG01 A5
FG02 A5
FG03 A5
FG04 A5
FG05 A5
FG06 A5
FG07 A5
FG08 A5
FG09 A5
FG10 A5
FG13 A5
FG14 A5
FG15 A5
FG16 A5
FG17 A5
FG18 A5
FG19 A5
FG20 A5
FG21 A5
FG22 A5
FG23 A5
FG24 A5
FG25 A5
FG26 A5
FG50 A5
FG51 B5
FG52 A5
FG53 A5
FG54 A5
FG56 B5
FG59 A5
FH00 C3
FH01 B3
FH02 B4
FH03 B3
FH04 A3
FH05 B3
FH06 B5
FH07 C4
FHC1 B4
FHC2 B4
FHC3 C2
FHC4 C3
FHC5 C3
FHC6 C3
FHC7 B4
FHC9 B4
FHD0 B3
FHD1 B4
FHE1 C3
FHE2 C4
FHE3 C4
FHG1 C5
FHG2 C5
FHG3 C5
FHG4 C5
FHG5 C5
FHG6 C5
FHG7 C5
FHG8 C5
FHG9 C5
FHGA C5
FHGB C5
FHGC C5
FHGD C5
FHGE C5
FHGG C5
FHGH C5
FHGI C5
FHGJ C5
FHGK C5
FHGL C4
FHGO C5
FHM0 B3
FHM1 B
3
FHM2 B3
FHM3 A3
FHP2 B1
FHP3 A4
FHP4 A4
FHP5 B4
FHPA A4
FHPB B4
FHQE B3
FHR2 C3
FHR3 C3
FHR4 C3
FHR5 C3
FHR6 C3
FHV3 B4
FHV4 B4
FHV5 B4
FHV6 A4
FHV7 C1
FHV8 C1
FHY3 C5
FN05 E2
FP00 D4
FP07 D1
FP08 C1
FP09 C1
FP0A D1
FP0B D2
FP0V D1
FP30 E3
FP31 E3
FP32 E3
FP33 E3
FP34 E3
FP35 E2
FP3K E3
FP3R D1
FP3S D1
FP3T D1
FP3U D1
FP3V D1
FP3W D1
FP41 E3
FP42 E3
FP46 E3
FP47 E2
FP48 E2
FP49 E2
FP4A E2
FP4B E3
FP4C E2
FP4L E3
FP4M E3
FP4N E3
FP4P E3
FP4Q E3
FP4S E3
FP4T E3
FP61 D1
FP62 D2
FP63 D1
FP64 D1
FP65 E2
FP70 D2
FP71 E2
FP72 E2
FP73 D2
FT11 C2
FT15 C2
FT17 C2
FT40 C2
FT41 C2
FT42 C2
FT56 C1
FT57 C2
FT5B D1
FT5C D1
FT76 C2
FT77 C2
FT78 C2
FU00 E5
FU01 E4
FU03 E4
FU04 E4
FU05 F5
FU06 F4
FU07 E5
FU08 F4
FU09 F4
FU0A F5
FU0B F4
FU0C F4
FU0D E4
FU0E E5
FU10 E5
FU11 E5
FU12 E5
FU13 F5
FU14 F5
FU15 E5
FU16 F5
FU17 F5
FU18 F5
FU19 F5
FU1A E5
FU1B E5
FU1C E5
FU1D E5
FU1F E5
FU20 E5
FU21 E5
FU22 E5
FU23 E5
FU80 F5
FU81 F5
FU84 F4
ICDB A5
ICDC A5
ICG0 A5
ICG1 A5
ICG2 A4
ICG3 A5
ICG4 A4
ICG5 A4
ICG6 A5
ICG7 A5
ICG8 A4
ICG9 A5
ID10 E4
ID11 E4
ID12 E4
ID13 E5
ID14 E4
ID15 E4
ID16 D4
ID17 D5
ID18 D4
ID19 D5
ID20 D5
ID21 E5
ID22 E4
ID23 D4
ID24 D5
ID25 D5
ID26 E4
ID27 D4
ID28 D5
ID29 D4
ID30 D5
ID31 E4
ID32 E4
ID33 D4
ID34 D4
ID35 D4
ID36 D4
ID38 D4
ID39 D4
ID40 D5
ID41 D4
ID42 D4
ID43 D5
ID44 D5
ID45 D5
ID46 D4
ID47 D5
ID48 D4
ID49 D5
ID50 D5
ID51 D4
ID52 E5
ID53 D5
IE00 C3
IE01 A3
IE02 A
3
IE03 C3
IE04 A2
IE05 B2
IE06 A2
IE07 A1
IE09 A1
IE15 A3
IE18 B1
IE20 B1
IE21 B2
IE22 B1
IE23 B1
IE24 A4
IE25 A4
IE29 B2
IE31 B2
IE33 A3
IE34 A4
IE35 A4
IE38 A1
IE48 A1
IE51 A2
IE57 A4
IE58 B1
IE60 A1
IE61 A1
IE62 A3
IE66 C1
IE67 B1
IE68 A3
IE70 A1
IE72 B1
IE73 A1
IE89 A1
IE90 A1
IE91 A2
IE92 A1
IE93 A2
IE94 A2
IE96 A1
IE98 A1
IEB8 A1
IEB9 A4
IEBA B1
IEBB A1
IEBE A5
IEC0 B1
IEC1 B2
IEC2 B2
IEC3 B1
IEC4 A1
IEC7 A1
IEC9 A1
IECB B1
IG53 B5
IG65 A5
IG71 B5
IG73 B5
IG75 B5
IG77 B5
IG78 A5
IG79 A5
IG89 A5
IG90 A5
IG92 B5
IG93 B5
IG94 B5
IG95 B5
IG97 B5
IGA9 A5
IGB5 B5
IGB6 A5
IH00 C3
IH01 B3
IH02 C3
IH03 B3
IH04 B3
IH07 B3
IH09 D5
IH0Z B4
IH10 D5
IH11 C5
IH14 B3
IH16 B3
IH17 B3
IH18 B3
IH19 B3
IH2
8 C3
IH9D B3
IH9E B3
IH9F A5
IH9G B3
IH9H B3
IH9K C3
IH9M A1
IH9N C3
IH9P C3
IH9Q C3
IH9R C3
IH9S C3
IHAR D4
IHAS D4
IHAT C4
IHAU D3
IHB0 B3
IHB1 B3
IHBF B3
IHBG B3
IHBH B3
IHBJ B3
IHBK B3
IHBL C3
IHBM C3
IHBV B3
IHBW B3
IHBY B3
IHBZ B3
IHC1 B4
IHC2 B4
IHC5 A4
IHC6 D1
IHC7 B4
IHC8 C3
IHD0 B4
IHF0 B4
IHF5 B4
IHF6 B4
IHF7 C4
IHF8 C4
IHF9 C3
IHFA B4
IHFB B5
IHFC B4
IHFD B4
IHFE B4
IHFF B4
IHFG B4
IHFH B4
IHG0 C4
IHK1 C3
IHK2 C3
IHK3 C3
IHK4 C4
IHKM C3
IHM1 B5
IHM2 B4
IHM3 B4
IHM6 C5
IHM9 B5
IHMG B4
IHMV B3
IHMW B3
IHMY B4
IHMZ B3
IHN0 B4
IHN3 B3
IHN4 B4
IHN6 B3
IHN8 B4
IHNA B3
IHNB B3
IHND B3
IHNE B3
IHNF B4
IHNG B4
IHNH B4
IHNJ B4
IHNK B4
IHPA C3
IHPB C3
IHPC C3
IHPD C3
IHPG C3
IHPH C3
IHPJ C2
IHPM C3
IHPN C3
IHPO C2
IHPS C3
IHPT C3
IHPU C3
IHPV C3
IHPW C3
IHQ3 B3
IHQC B3
IHQD B4
IHQW B3
IHQY B3
IHR8 C3
IHRB C1
IHRE C3
IHS2 C3
IHS3 C3
IHS6 C3
IHSA C3
IHSB C3
IHSC C3
IHSD C3
IHSE C3
IHSG C3
IHSH C3
IHSJ C3
IHSK C3
IHSL C3
IHSM C
3
IHSN C3
IHSO A1
IHSP C3
IHSR C3
IHST C3
IHSX C3
IHSZ C3
IHV2 B1
IHV3 B4
IHV6 B1
IHV7 A4
IHV8 B4
IHV9 A4
IHVA B4
IHVB A4
IHVG B3
IHVH B4
IHVJ B1
IHVK B1
IHVL B1
IHVM C1
IHVO B1
IHVP B1
IHVQ B1
IHVR C1
IHVS C1
IHVT C1
IHVZ B4
IHW0 C3
IHWA B4
IHWB C4
IHY0 B4
IHY1 B3
IHY2 B3
IHY4 C3
IHY5 C4
IHY6 C4
IHY7 C4
IHY8 C4
IHYA C4
IHYB C4
IHYC C4
IHYD C4
IHYF C4
IM2N E3
IM2P F3
IN03 F1
IN10 E1
IN11 F1
IN18 E1
IN20 F3
IN22 F3
IN24 F3
IN25 C4
IN26 E1
IN27 E1
IN28 E1
IN29 E1
IN2A E2
IN2B E2
IN2C E2
IN2D E1
IN2E E2
IN2F E2
IN2G F2
IN2H F2
IN2J F2
IN2K F2
IN2L F2
IN2M E1
IN30 E1
IN31 E1
IN32 E1
IN33 E1
IN34 E1
IN35 E1
IN36 E1
IN37 E1
IN38 E1
IN39 E1
IN40 E1
IN41 E1
IN42 E1
IN43 F2
IN44 F1
IN45 F1
IN46 E2
IN47 F1
IN48 E1
IN49 E2
IN50 F1
IN51 E2
IP00 D3
IP01 D3
IP02 D1
IP04 D3
IP05 E3
IP06 E4
IP07 E3
IP08 D4
IP09 D4
IP0A D4
IP0B D3
IP0C E4
IP0D E3
IP0E D3
IP0F E3
IP0G E3
IP0H D3
IP0K D3
IP0L D4
IP0M D3
IP0N D4
IP0Q E3
IP32 D2
IP33 E3
IP3A E3
IP3B E3
IP3D D1
IP3E E2
IP3F E3
IP3G E3
IP3H E2
IP3J E3
IP3K E3
IP3M D1
IP3N D1
IP3P D1
IP3Q D1
IP42 E2
IP49 E2
IP4B E2
IP4C E2
IP4D E2
IP4H E2
IP4L E3
IP4P E3
IP4Q E2
IP4U D1
IP4Y D1
IP5R D1
IP5Z D1
IP67 D2
IP70 D2
IP7A D2
IP7B D2
IP7C E2
IP7D D2
IP7E D3
IP7F D3
IP7G D3
IPHE C3
IT01 D2
IT02 C1
IT03 C2
IT06 D2
IT07 C2
IT08 C2
IT09 D2
IT11 C2
IT12 D2
IT13 D2
IT14 D2
IT15 C2
IT16 C2
IT17 C2
IT18 C2
IT19 C2
IT20 C1
IT21 D2
IT22 C2
IT23 C1
IT24 C2
IT25 C2
IT26 C2
IT27 C2
IT28 C2
IT31 C2
IT32 C2
IT33 C2
IT41 C2
IT42 C2
IT43 C2
IT45 C2
IT5A D1
IT70 C1
IT71 C2
IT73 C1
IT74 C1
IT75 C1
IT76 C2
IT77 C1
IT7A D2
IT7B D2
IT7C D2
IT86 C2
IT89 D1
IT90 C2
IT91 C2
IT92 C1
IT93 C2
IT94 C2
IT95 C2
IT96 C1
IT97 C1
ITAA C1
ITAC C1
ITAD D2
ITAE C1
IU00 E4
IU01 E5
IU02 E5
IU03 E4
IU04 F4
IU05 F4
IU06 F5
IU07 F4
IU08 E5
IU09 F5
IU0A E4
IU0C E4
IU0D F5
IU0E F5
IU0F E5
IU0G E5
IU0H F5
IU0K F5
IU0M F5
IU0N F5
IU0P F5
IU0R E5
IU0S E4
IU0T F5
IU0U F4
IU0V F4
IU0W F5
IU0Z F4
IU10 E4
IU11 F4
IU12 F4
IU13 E5
IU14 F5
IU15 F4
IU16 E4
IU19 F4
IU1B E5
IU1D F4
IU1E F4
IU1F E4
IU1G F4
IU1H E4
IU1K F5
IU1M F5
IU1N E5
IU1P E5
IU1S E4
IU1T E5
IU20 F5
IU22 F4
IU23 F4
IU24 F5
IU25 F5
IU26 F5
IU34 E5
IU35 E5
IU3C E5
