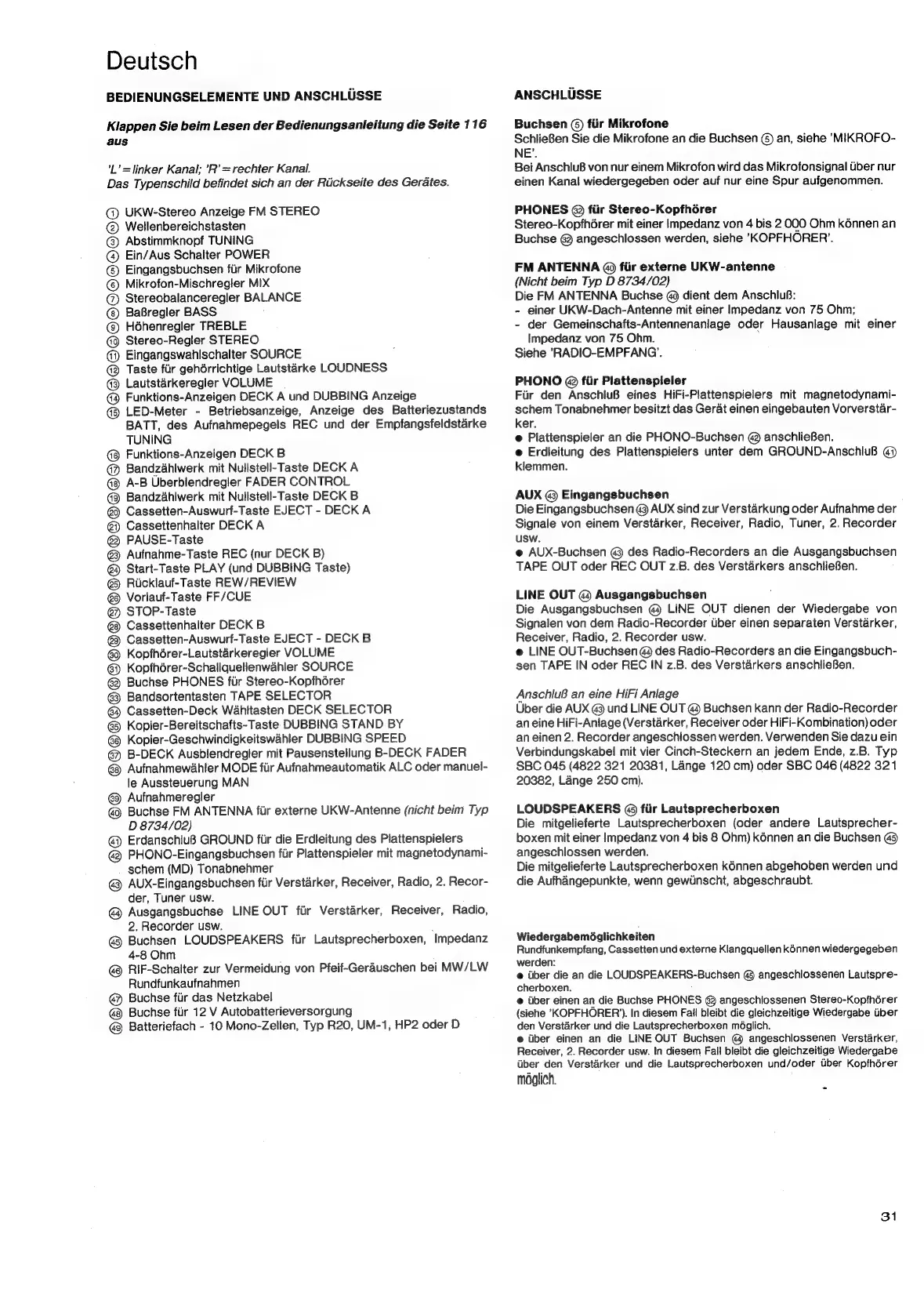

BEDIENUNGSELEMENTE
UND
ANSCHLUSSE
Klappen
Sie
beim
Lesen
der
Bedienungsanleitung
die
Seite
116
aus
‘L’=linker
Kanal;
'R’=rechter
Kanal.
Das
Typenschild
befindet
sich
an
der
Rickseite
des
Gerates.
@
UKW-Stereo
Anzeige
FM
STEREO
@
Wellenbereichstasten
@
Abstimmknopf
TUNING
@
Ein/Aus
Schalter
POWER
©)
Eingangsbuchsen
fir
Mikrofone
©
Mikrofon-Mischregler
MIX
@)
Stereobalanceregler
BALANCE
BaBregler
BASS
Hédhenregler
TREBLE
Stereo-Regler
STEREO
@)
Eingangswahlschalter
SOURCE
@
Taste
fur
gehdrrichtige
Lautstarke
LOUDNESS
@
Lautstarkeregler
VOLUME
Funktions-Anzeigen
DECK
A
und
DUBBING
Anzeige
@
LED-Meter
-
Betriebsanzeige,
Anzeige
des
Batteriezustands
BATT,
des
Aufnahmepegels
REC
und
der
Empfangsfeldstarke
TUNING
Funktions-Anzeigen
DECK
B
@
Bandzahlwerk
mit
Nullstell-Taste
DECK
A
A-B
Uberblendregier
FADER
CONTROL
Bandzahlwerk
mit
Nulistell-Taste
DECK
B
@)
Cassetten-Auswurf-Taste
EJECT
-
DECK
A
@)
Cassettenhalter
DECK
A
@
PAUSE-Taste
@)
Aufnahme-Taste
REC
(nur
DECK
B)
@)
Start-Taste
PLAY
(und
DUBBING
Taste)
@
Riicklauf-Taste
REW/REVIEW
@
Vorlauf-Taste
FF/CUE
@
STOP-Taste
Cassettenhalter
DECK
B
@)
Cassetten-Auswurf-Taste
EJECT
-
DECK
B
Kopfhérer-Lautstarkeregler
VOLUME
@
Kopfhdérer-Schallquellenwahler
SOURCE
@
Buchse
PHONES
fiir
Stereo-Kopfhérer
@
Bandsortentasten
TAPE
SELECTOR
Cassetten-Deck
WahItasten
DECK
SELECTOR
@)
Kopier-Bereitschafts-Taste
DUBBING
STAND
BY
Kopier-Geschwindigkeitswahler
DUBBING
SPEED
@
B-DECK
Ausbiendregler
mit
Pausenstellung
B-DECK
FADER
Aufnahmewahler
MODE
fiir
Aufnahmeautomatik
ALC
oder
manuel-
le
Aussteuerung
MAN
Aufnahmeregler
Buchse
FM
ANTENNA
fir
externe
UKW-Antenne
(nicht
beim
Typ
D
8734/02)
Erdanschlu8
GROUND
fiir
die
Erdieitung
des
Plattenspielers
@
PHONO-Eingangsbuchsen
fir
Plattenspieler
mit
magnetodynami-
schem
(MD)
Tonabnehmer
@
AUX-Eingangsbuchsen
fir
Verstarker,
Receiver,
Radio,
2.
Recor-
der,
Tuner
usw.
Ausgangsbuchse
LINE
OUT
fiir
Verstarker,
Receiver,
Radio,
2.
Recorder
usw.
@
Buchsen
LOUDSPEAKERS
fur
Lautsprecherboxen,
Impedanz
4-8
Ohm
RIF-Schalter
zur
Vermeidung
von
Pfeif-Gerauschen
bei
MW/LW
Rundfunkaufnahmen
@)
Buchse
fiir
das
Netzkabel
Buchse
fiir
12
V
Autobatterieversorgung
Batteriefach
-
10
Mono-Zellen,
Typ
R20,
UM-1,
HP2
oder
D
ANSCHLUSSE
Buchsen
©
fiir
Mikrofone
SchlieBen
Sie
die
Mikrofone
an
die
Buchsen
©
an,
siehe
'MIKROFO-
NE’.
Bei
AnschluB
von
nur
einem
Mikrofon
wird
das
Mikrofonsignal
Uber
nur
einen
Kanal
wiedergegeben
oder
auf
nur
eine
Spur
aulgenommen.
PHONES
@
fiir
Stereo-Kopfhérer
Stereo-Kopfhérer
mit
einer
Impedanz
von
4
bis
2
000
Ohm
kénnen
an
Buchse
63
angeschlossen
werden,
siehe
’KOPFHORER’.
FM
ANTENNA
@
fiir
externe
UKW-antenne
(Nicht
beim
Typ
D
8734/02)
Die
FM
ANTENNA
Buchse
@
dient
dem
AnschluB:
-
einer
UKW-Dach-Antenne
mit
einer
Impedanz
von
75
Ohm;
-
der
Gemeinschafts-Antennenanlage
oder
Hausanlage
mit
einer
Impedanz
von
75
Ohm.
Siehe
'RADIO-EMPFANG’.
PHONO
@
fiir
Plattenspieler
Fir
den
AnschluB
eines
HiFi-Plattenspielers
mit
magnetodynami-
schem
Tonabnehmer
besitzt
das
Gerat
einen
eingebauten
Vorverstar-
ker.
e
Plattenspieler
an
die
PHONO-Buchsen
@
anschlieBen.
e
Erdieitung
des
Plattenspielers
unter
dem
GROUND-AnschluB
klemmen.
AUX
@
Eingangsbuchsen
Die
Eingangsbuchsen
@
AUX
sind
zur
Verstarkung
oder
Aufnahme
der
Signale
von
einem
Verstarker,
Receiver,
Radio,
Tuner,
2.
Recorder
usw.
@
AUX-Buchsen
@
des
Radio-Recorders
an
die
Ausgangsbuchsen
TAPE
OUT
oder
REC
OUT
z.B.
des
Verstarkers
anschlieBen.
LINE
OUT
@
Ausgangsbuchsen
Die
Ausgangsbuchsen
LINE
OUT
dienen
der
Wiedergabe
von
Signalen
von
dem
Radio-Recorder
ber
einen
separaten
Verstarker,
Receiver,
Radio,
2.
Recorder
usw.
e@
LINE
OUT-Buchsen
@
des
Radio-Recorders
an
die
Eingangsbuch-
sen
TAPE
IN
oder
REC
IN
z.B.
des
Verstarkers
anschlieBen.
AnschluB
an
eine
HiFi
Anlage
Uber
die
AUX
@3
und
LINE
OUT
@
Buchsen
kann
der
Radio-Recorder
an
eine
HiFi-Anlage
(Verstarker,
Receiver
oder
HiFi-Kombination)
oder
an
einen
2.
Recorder
angeschlossen
werden.
Verwenden
Sie
dazu
ein
Verbindungskabel
mit
vier
Cinch-Steckern
an
jedem
Ende,
z.B.
Typ
SBC
045
(4822
321
20381,
Lange
120
cm)
oder
SBC
046
(4822
321
20382,
Lange
250
cm).
LOUDSPEAKERS
@
fiir
Lautsprecherboxen
Die
mitgelieferte
Lautsprecherboxen
(oder
andere
Lautsprecher-
boxen
mit
einer
Impedanz
von
4
bis
8
Ohm)
kénnen
an
die
Buchsen
angeschlossen
werden.
Die
mitgelieferte
Lautsprecherboxen
kénnen
abgehoben
werden
und
die
Aufhangepunkte,
wenn
gewunscht,
abgeschraubt.
Wiedergabemdglichkeiten
Rundfunkempfang,
Cassetten
und
externe
Klangquellen
k6nnen
wiedergegeben
werden:
e
iiber
die
an
die
LOUDSPEAKERS-Buchsen
@
angeschlossenen
Lautspre-
cherboxen.
e
iiber
einen
an
die
Buchse
PHONES
@
angeschlossenen
Stereo-Kopfhérer
(siehe
‘KOPFHORER’).
In
diesem
Fail
bleibt
die
gleichzeitige
Wiedergabe
Uber
den
Verst&rker
und
die
Lautsprecherboxen
méglich.
e
liber
einen
an
die
LINE
OUT
Buchsen
angeschlossenen
Verstarker,
Receiver,
2.
Recorder
usw.
In
diesem
Fall
bleibt
die
gleichzeitige
Wiedergabe
uber
den
Verstarker
und
die
Lautsprecherboxen
und/oder
dber
Kopfhérer
méglich.
31
