Philips D2935 - Page 4

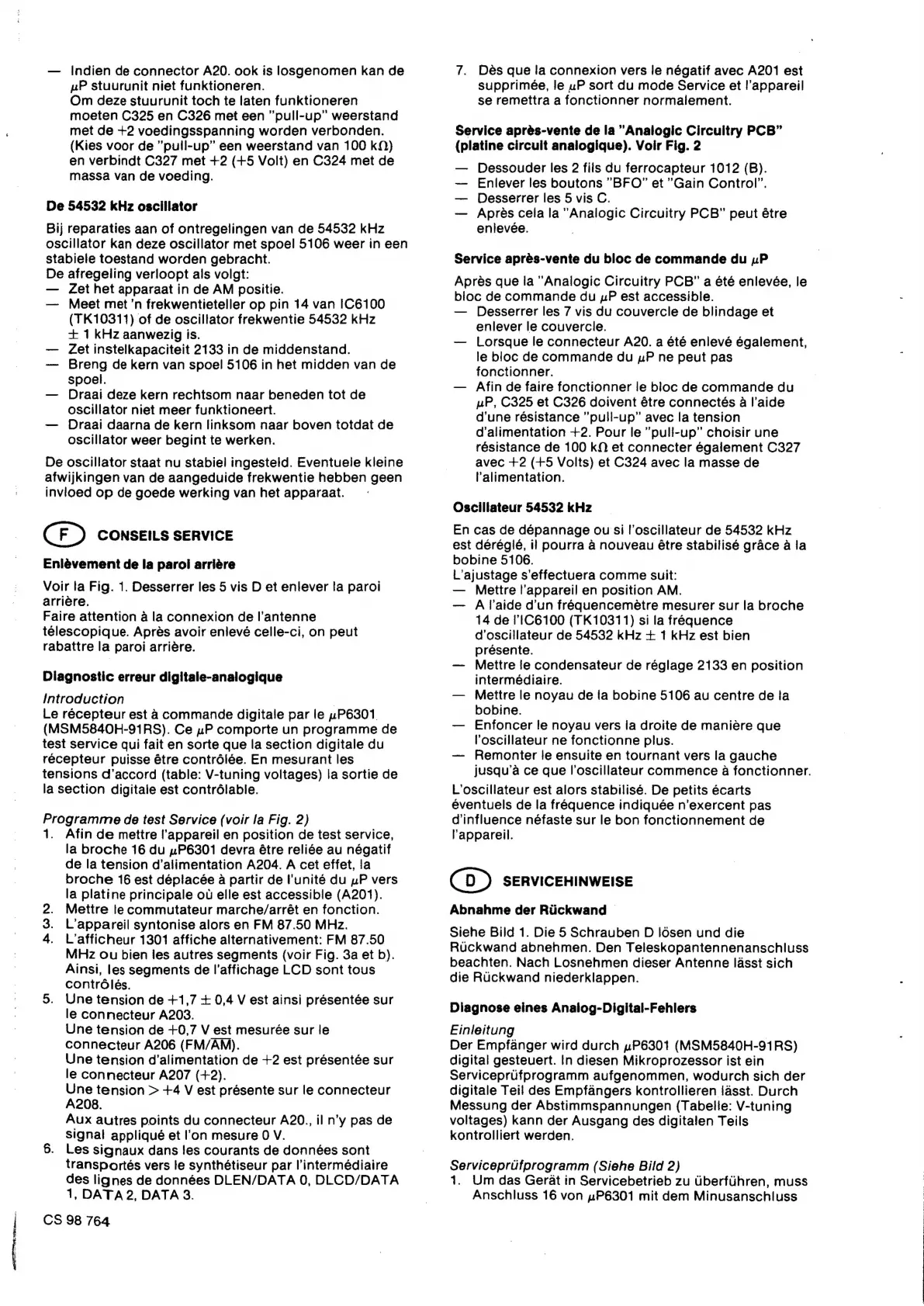

— Indien de connector A20. ook is losgenomen kan de
uP stuurunit niet funktioneren.
Om deze stuurunit toch te laten funktioneren
moeten C325 en C326 met een pull-up” weerstand
met de +2 voedingsspanning worden verbonden.
(Kies voor de "pull-up” een weerstand van 100 k0)
en verbindt C327 met +2 (+5 Volt) en C324 met de
massa van de voeding.
De 54532 kHz oscillator
Bij reparaties aan of ontregelingen van de 54532 kHz
oscillator kan deze oscillator met spoel 5106 weer in een
stabiele toestand worden gebracht.
De afregeling verloopt als volgt:
— Zet het apparaat in de AM positie.
— Meet met ’n frekwentieteller op pin 14 van [C6100
(TK10311) of de oscillator frekwentie 54532 kHz
+ 1 kHz aanwezig is.
— Zet instelkapaciteit 2133 in de middenstand.
— Breng de kern van spoel 5106 in het midden van de
spoel.
— Draai deze kern rechtsom naar beneden tot de
oscillator niet meer funktioneert.
— Draai daarna de kern linksom naar boven totdat de
oscillator weer begint te werken.
De oscillator staat nu stabiel ingesteld. Eventuele kleine
afwijkingen van de aangeduide frekwentie hebben geen
invioed op de goede werking van het apparaat.
CF) CONSEILS SERVICE
Enlévement de la paroi arriére
Voir la Fig. 1. Desserrer les 5 vis D et enlever la paroi
arriére.
Faire attention a la connexion de l’antenne
telescopique. Aprés avoir enleveé celle-ci, on peut
rabattre la paroi arriére.
Diagnostic erreur digitale-analogique
Introduction |
Le recepteur est € commande digitale par le P6301
(MSM5840H-91RS). Ce uP comporte un programme de
test service qui fait en sorte que la section digitale du
récepteur puisse étre contrdéiée. En mesurant les
tensions d’accord (table: V-tuning voltages) la sortie de
la section digitale est contrélable.
Programme de test Service (voir la Fig. 2)
1. Afin de mettre l'appareil en position de test service,
la broche 16 du » P6301 devra étre reliée au négatif
de la tension d’alimentation A204. A cet effet, la
broche 16 est déplacée a partir de l'unité du uP vers
la platine principale ot elle est accessible (A201).
Mettre le commutateur marche/arrét en fonction.
L’appareil syntonise alors en FM 87.50 MHz.
L’afficheur 1301 affiche alternativement: FM 87.50
MHz ou bien les autres segments (voir Fig. 3a et b).
Ainsi, les segments de l'affichage LCD sont tous
contrélés.
5. Une tension de +1,7 + 0,4 V est ainsi présentée sur
le connecteur A203.
Une tension de +0,7 V est mesurée sur le
connecteur A206 (FM/AM).
Une tension d’alimentation de +2 est présentée sur
le connecteur A207 (+2).
Une tension > +4 V est présente sur le connecteur
A208.
Aux autres points du connecteur A20., il n’y pas de
Signal appliqué et l'on mesure 0 V.
5. Les signaux dans !es courants de données sont
transportés vers le synthétiseur par |l’intermédiaire
des lignes de données DLEN/DATA 0, DLCD/DATA
1, DATA 2, DATA 3.
CS 98 764
&ON
7. Dés que la connexion vers le négatif avec A201 est
supprimée, le uP sort du mode Service et !’appareil
se remettra a fonctionner normalement.
Service aprés-vente de la "Analogic Circuitry PCB”
(platine circuit analogique). Voir Fig. 2
— Dessouder les 2 fils du ferrocapteur 1012 (B).
— Enlever les boutons "BFO” et "Gain Control”.
— Desserrer les 5 vis C.
— Apres cela la "Analogic Circuitry PCB” peut étre
enlevee.
Service aprés-vente du bloc de commande du uP
Apres que ia "Analogic Circuitry PCB” a été enlevée, le
bloc de commande du uP est accessible.
— Desserrer les 7 vis du couvercle de blindage et
enlever le couvercle.
— Lorsque le connecteur A20. a été enlevé également,
le bloc de commande du uP ne peut pas
fonctionner.
— Afin de faire fonctionner le bloc de commande du
uP, C325 et C326 doivent étre connectés a l'aide
d'une resistance ’pull-up” avec la tension
d’alimentation +2. Pour le ’pull-up” choisir une
résistance de 100 kN et connecter également C327
avec +2 (+5 Volts) et C324 avec la masse de
’alimentation.
Oscillateur 54532 kHz
En cas de dépannage ou si l’oscillateur de 54532 kHz
est deregle, il pourra 4 nouveau étre stabilisé grace a la
bobine 5106.
L’ajustage s'effectuera comme suit:
— Mettre l'appareil en position AM.
— Alaide d'un frequencemetre mesurer sur la broche
14 de 1'IC6100 (TK10311) si la fréquence
d'oscillateur de 54532 kHz + 1 kHz est bien
présente.
— Mettre le condensateur de réglage 2133 en position
intermédiaire.
— Mettre le noyau de la bobine 5106 au centre de la
bobine.
— Enfoncer le noyau vers la droite de maniére que
l‘oscillateur ne fonctionne plus.
— Remonter le ensuite en tournant vers la gauche
jusqu’a ce que Il’oscillateur commence a fonctionner.
L'oscillateur est alors stabilisé. De petits écarts
eventuels de la fréquence indiquée n’exercent pas
d'influence néfaste sur le bon fonctionnement de
Vappareil.
Co) SERVICEHINWEISE
Abnahme der Riickwand |
Siehe Bild 1. Die 5 Schrauben D ldsen und die
Ruckwand abnehmen. Den Teleskopantennenanschluss
beachten. Nach Losnehmen dieser Antenne lasst sich
die Ruckwand niederklappen.
Diagnose eines Anaiog-Digital-Fehlers
Einleitung |
Der Empfanger wird durch uP6301 (MSM5840H-91RS)
digital gesteuert. In diesen Mikroprozessor ist ein
Serviceprufprogramm aufgenommen, wodurch sich der
digitale Teil des Empfangers kontrollieren jasst. Durch
Messung der Abstimmspannungen (Tabeile: V-tuning
voltages) kann der Ausgang des digitalen Teils
kontrolliert werden.
Serviceprufprogramm (Siehe Bild 2)
1. Um das Gerat in Servicebetrieb zu Uberfihren, muss
Anschluss 16 von uP6301 mit dem Minusanschluss
