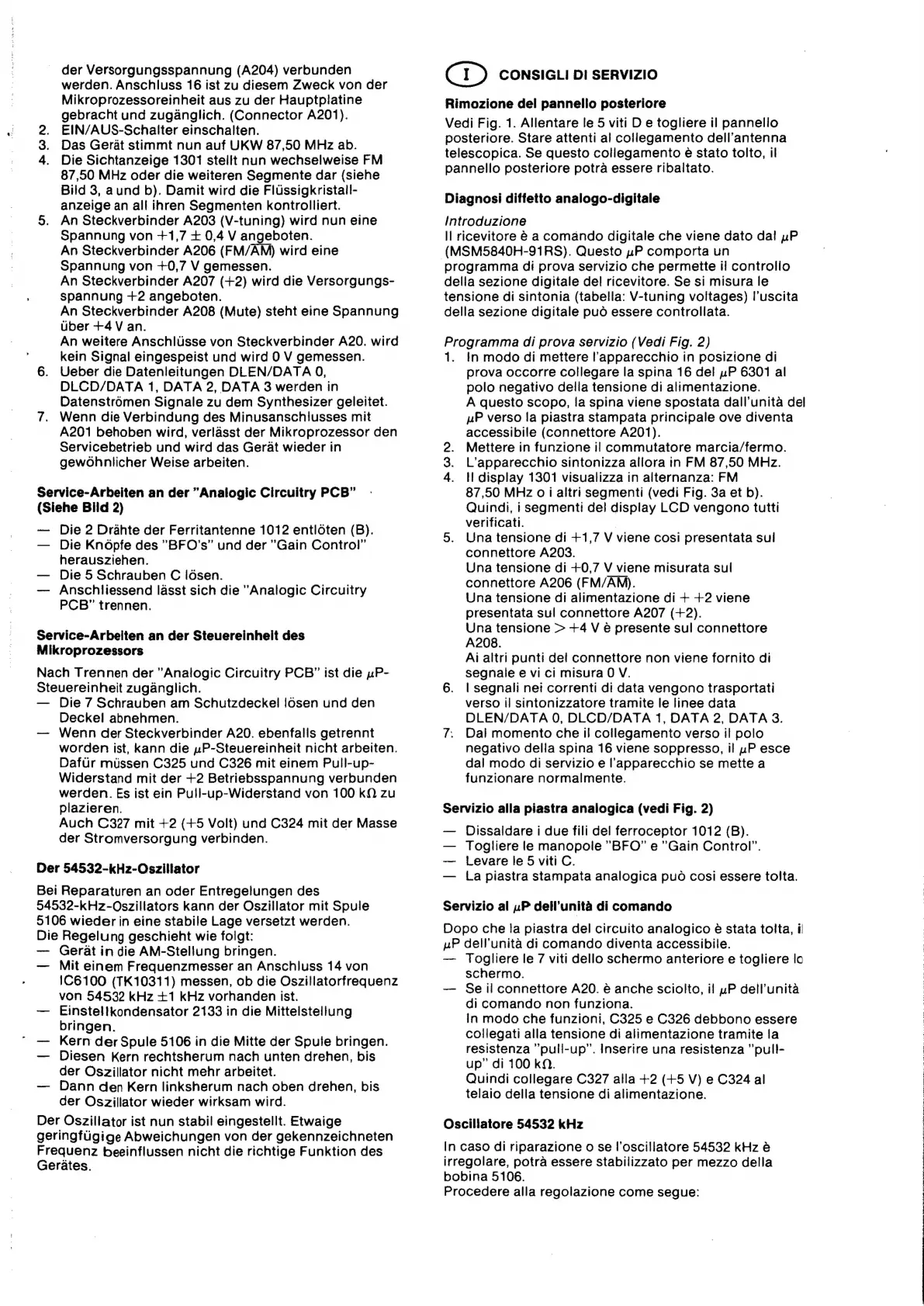

der Versorgungsspannung (A204) verbunden
werden. Anschluss 16 ist zu diesem Zweck von der
Mikroprozessoreinheit aus zu der Hauptplatine
gebracht und zuganglich. (Connector A201).
EIN/AUS-Schalter einschalten.
Das Gerat stimmt nun auf UKW 87,50 MHz ab.
Die Sichtanzeige 1301 stellt nun wechselweise FM
87,50 MHz oder die weiteren Segmente dar (siehe
Bild 3, aund b). Damit wird die Flussigkristall-
anzeige an all ihren Segmenten kontrolliert.
5. An Steckverbinder A203 (V-tuning) wird nun eine
Spannung von +1,7 + 0,4 V angeboten.
An Steckverbinder A206 (FM/AM) wird eine
Spannung von +0,7 V gemessen.
An Steckverbinder A207 (+2) wird die Versorgungs-
spannung +2 angeboten.
An Steckverbinder A208 (Mute) steht eine Spannung
uber +4 V an.
An weitere Anschlusse von Steckverbinder A20. wird
kein Signal eingespeist und wird 0 V gemessen.
6. Ueber die Datenleitungen DLEN/DATA QO,
DLCD/DATA 1, DATA 2, DATA 3 werden in
Datenstromen Signale zu dem Synthesizer geleitet.
7. Wenn die Verbindung des Minusanschiusses mit
A201 behoben wird, verlasst der Mikroprozessor den
Servicehetrieb und wird das Gerat wieder in
gewohnlicher Weise arbeiten.
&ON
Service-Arbeiten an der ”Analogic Circuitry PCB”
(Siehe Bild 2)
— Die 2 Drahte der Ferritantenne 1012 entloten (B).
— Die Knopfe des "BFO’s” und der "Gain Control”
herausziehen.
— Die 5 Schrauben C ldsen.
— Anschliessend lasst sich die "Analogic Circuitry
PCB” trennen.
Service-Arbeiten an der Steuereinheit des
Mikroprozessors
Nach Trennen der ’Analogic Circuitry PCB” ist die pP-
Steuereinheit zuganglich.
— Die 7 Schrauben am Schutzdeckel losen und den
Deckel abnehmen.
— Wenn der Steckverbinder A20. ebenfalls getrennt
worden ist, kann die »P-Steuereinheit nicht arbeiten.
Dafur mussen C325 und C326 mit einem Pull-up-
Widerstand mit der +2 Betriebsspannung verbunden
werden. Es ist ein Pull-up-Widerstand von 100 kO zu
plazieren.
Auch C327 mit +-2 (+5 Volt) und C324 mit der Masse
der Stromversorgung verbinden.
Der 54532-kHz-Oszillator
Bei Reparaturen an oder Entregelungen des
54532-kHz-Oszillators kann der Oszillator mit Spule
5106 wieder in eine stabile Lage versetzt werden.
Die Regelung geschieht wie folgt:
— Gerat in die AM-Stellung bringen.
— Mit einem Frequenzmesser an Anschluss 14 von
1C6100 (TK10311) messen, ob die Oszillatorfrequenz
von 54532 kHz +1 kHz vorhanden ist.
— Einstellkondensator 2133 in die Mittelstellung
bringen.
" — Kern der Spule 5106 in die Mitte der Spule bringen.
— Diesen Kern rechtsherum nach unten drehen, bis
der Oszillator nicht mehr arbeitet.
— Dann den Kern linksherum nach oben drehen, bis
der Oszillator wieder wirksam wird.
Der Oszillator ist nun stabil eingestellt. Etwaige
geringflgige Abweichungen von der gekennzeichneten
Frequenz beeinflussen nicht die richtige Funktion des
Gerates.
C1) CONSIGLI Di SERVIZIO
Rimozione del pannello posteriore
Vedi Fig. 1. Allentare le 5 viti D e togliere il pannelio
posteriore. Stare attenti al collegamento dell’antenna
telescopica. Se questo collegamento é stato tolto, il
pannello posteriore potra essere ribaltato.
Diagnosi diffetto analogo-digitale
Introduzione
ll ricevitore € a comando digitale che viene dato dal uP
(MSM5840H-91RS). Questo uP comporta un
programma di prova servizio che permette i] controllo
della sezione digitale del ricevitore. Se si misura le
tensione di sintonia (tabella: V-tuning voltages) l’uscita
della sezione digitale pud essere controliata.
Programma di prova servizio (Vedi Fig. 2)
1. In modo di mettere l'apparecchio in posizione di
prova occorre collegare la spina 16 del uP 6301 al
polo negativo della tensione di alimentazione.
A questo scopo, !a spina viene spostata dall’unita del
uP verso la piastra stampata principale ove diventa
accessibile (connettore A201).
Mettere in funzione il commutatore marcia/fermo.
L’apparecchio sintonizza allora in FM 87,50 MHz.
I! display 1301 visualizza in alternanza: FM
87,50 MHz o i altri segmenti (vedi Fig. 3a et b).
Quindi, i segmenti del display LCD vengono tutti
verificati. |
5. Una tensione di +1,7 V viene cosi presentata sul
connettore A203.
Una tensione di +0,7 V viene misurata sul
connettore A206 (FM/AM).
Una tensione di alimentazione di + +2 viene
presentata sul connettore A207 (+2).
Una tensione > +4 V e presente sul connettore
A208.
Ai altri punti del connettore non viene fornito di
segnale e vi ci misura 0 V.
6. | segnali nei correnti di data vengono trasportati
verso il sintonizzatore tramite le linee data
DLEN/DATA 0, DLCD/DATA 1, DATA 2, DATA 3.
7. Dal momento che il collegamento verso il polo
negativo della spina 16 viene soppresso, il uP esce
dal modo di servizio e l’apparecchio se mette a
funzionare normalmente.
=e
Servizio alla piastra analogica (vedi Fig. 2)
— Dissaldare i due fili del ferroceptor 1012 (B).
— Togliere le manopoie "BFO” e "Gain Control”.
— Levare le 5 viti C.
— La piastra stampata analogica puo cosi essere tolta.
Servizio al uP dell’unita di comando
Dopo che Ia piastra del circuito analogico é stata tolta, i
uP dell’unita di comando diventa accessibile.
— Togliere le 7 viti dello schermo anteriore e togliere lo
schermo.
— Se il connettore A20. é€ anche sciolto, il uP dell’unita
di comando non funziona.
In modo che funzioni, C325 e C326 debbono essere
collegati alla tensione di alimentazione tramite !a
resistenza “pull-up”. Inserire una resistenza "pull-
up” di 100 kf.
Quindi collegare C327 alla +2 (+5 V) e C324 al
telaio della tensione di alimentazione.
Oscillatore 54532 kHz
In caso di riparazione o se l’oscillatore 54532 kHz é
irregolare, potra essere stabilizzato per mezzo della
bobina 5106.
Procedere alla regolazione come segue:
