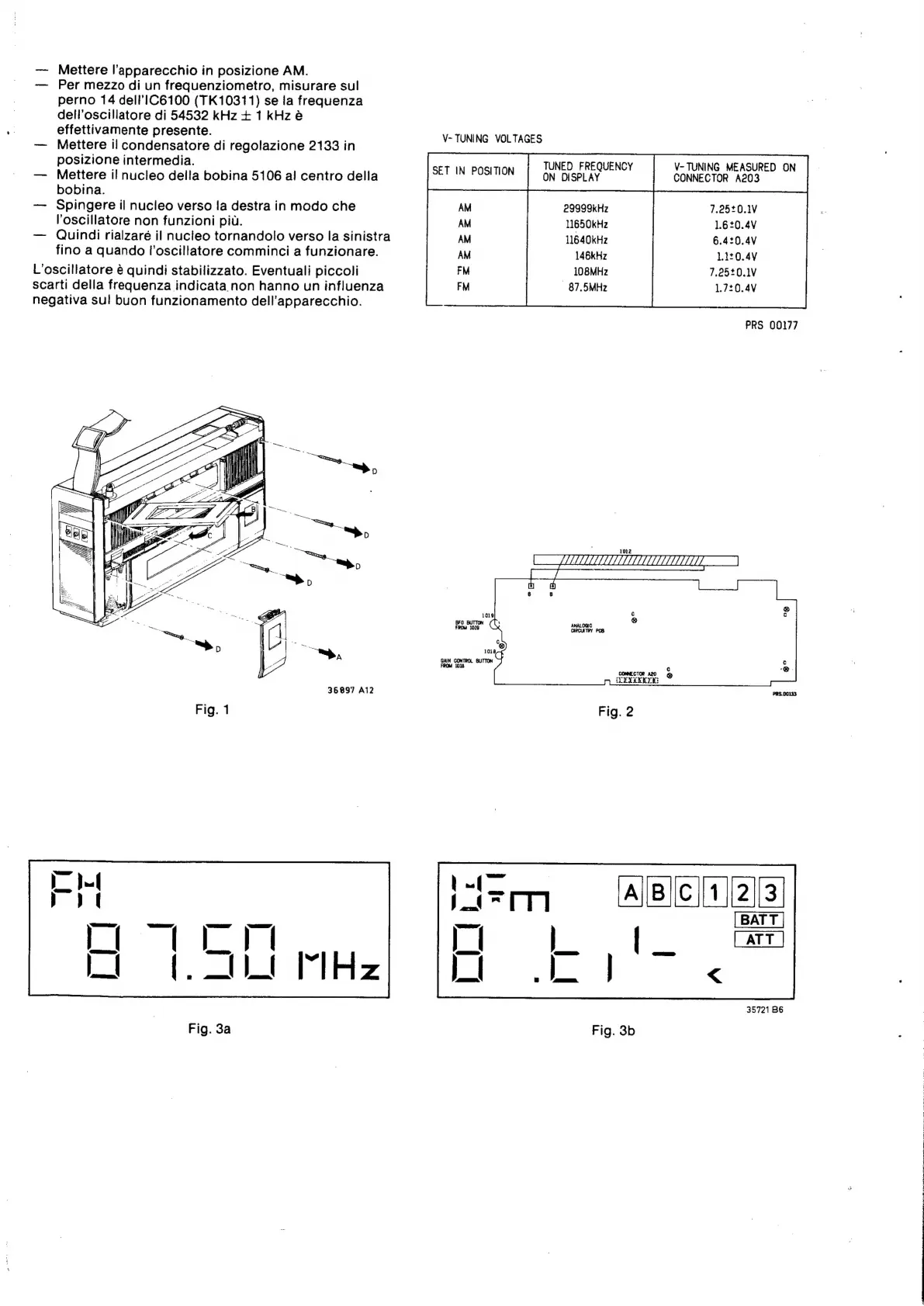

— Mettere l'apparecchio in posizione AM.
— Per mezzo di un frequenziometro, misurare sul
perno 14 dell’lIC6100 (TK10311) se la frequenza
dell’oscillatore di 54532 kHz + 1kHzeé
effettivamente presente.
— Mettere il condensatore di regolazione 2133 in
posizione intermedia.
— Mettere il nucleo della bobina 5106 al centro della
bobina.
— Spingere il nucleo verso !a destra in modo che
loscillatore non funzioni piu.
— Quindi rialzareé il nucteo tornandolo verso la sinistra
fino a quando I'oscillatore comminci a funzionare.
L’oscillatore é quindi stabilizzato. Eventuali piccoli
scarti della frequenza indicata non hanno un influenza
negativa sul buon funzionamento dell’apparecchio.
36897 A12
Fig. 1
TUNED FREQUENCY
SET
IN
POSITION
ON
DISPLAY
CONNECTOR
A203
V- TUNING VOLTAGES
V- TUNING MEASURED ON
AM 29999kHz 7.2520.1V
11650kHz 1.640.4V
11640kHz 6.420.4V
146kHz 1.120.4V
108MHz 7,2520.1V
- 87.5MHz 1.720.4V
PRS 00177
102
CONNECTOR ASD gy
iLZAaRRT
PRS.OOLI3
Fig. 2
Alc |1 [21/3]
BATT
ATT
35721 BE
