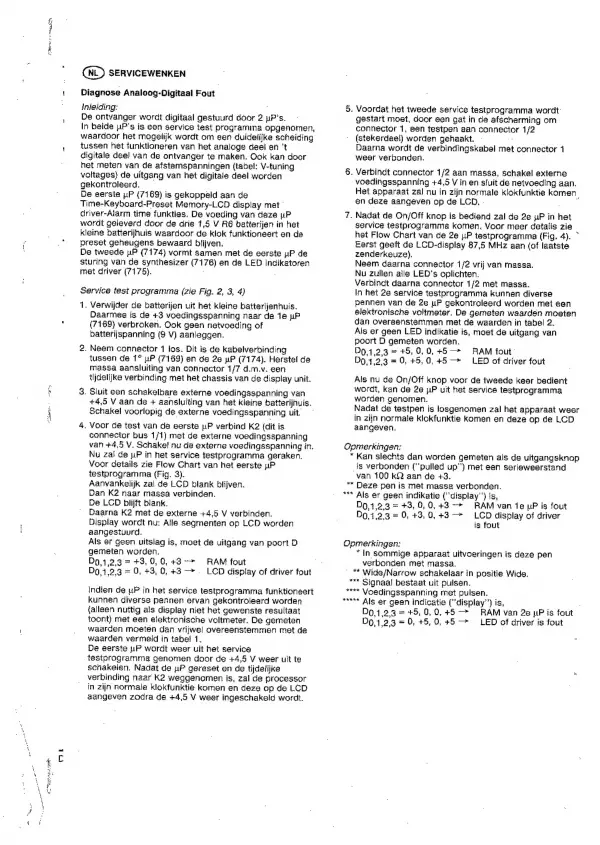

CNL) SERVICEWENKEN
Diagnose Analoog-Digitaal Fout
infeiding:
De ontvanger wordt digitaal gestuurd door 2 uP s.
In beide LP's is een service test programma opgenomen,
waardoor het mogelijk wordt om een duidelijke scheiding
tussen het funktioneren van het analoge deei en ‘t
digitale deel van de ontvanger te maken. Ook kan door
het meten van de afstemspanningen (tabe!; V-tuning
voltages) de uitgang van het digitale deel worden
gekontroleerd,
De eerste uP (7169) is gekoppeld aan de
Time-Keyboard-Preset Memory-LCD display met”
driver-Alarm time funkties. De voeding van deze uP
wordt geleverd door de drie 1,5 V R6 batterijen in het
kleine batterijnuis waardoor de klok funktioneert en de
preset geheugens bewaard blijven.
De tweede uP (7174) vormt samen met de eerste pP de
sturing van de synthesizer (7176) en de LED indikatoren
met driver (7175).
Service test programma (zie Fig. 2, 3, 4)
1. Verwijder de batterijen uit het kieine batterijennuis.
Daarmee is de +3 voedingsspanning naar de 1¢ pP
(7169) verbroken, Ook geen netvoeding of
batterijspanning (9 V) aanleggen.
2. Neem connector 1 los. Dit is de kabelverbinding
tussen de 1° uP (7169) en de 2e uP (7174). Herstel de
massa aansluiting van connector 1/7 d.m.v. een
tijdelijke verbinding met het chassis van de display unit.
3. Sluit een schakelbare externe voedingsspanning van
+4,5 V aan de + aansluiting van het kleine datterijhuis.
Schakel voorlopig de externe voedingsspanning uit.
4. Voor de test van de eerste uP verbind K2 {dit is
connecior bus 1/1) met de externe voedingsspanning
van +4,5 V. Schakel nu de externe voedingsspanning in.
Nu zal de pP in het service testprogramma geraken.
Voor details zie Flow Chart van het eerste uP
testprogramma (Fig. 3).
Aanvankelijk zal de LCD blank blijven.
Dan K2 naar massa verbinden.
De LCD bilijft blank.
Daarna K2 met de externe +4,5 V verbinden.
Display wordt nu: Alle segmenten op LCD worden
aangestuurd.
Als er geen uitsiag is, moet de uitgang van poort D
gemeten worden.
Do,1,2,3 = +3, 0,0,+3-—* RAM fout
Do,1,2,3 = 0, +3, 0, +3 — - LCD display of driver fout
Indien de uP in het service testprogramma funktioneert
kunnen diverse pennen ervan gekontroleerd worden
{alleen nuttig als display niet het gewenste resultaat
toont) met een elektronische voltmeter. De gemeten
waarden moeten dan vrijwel overeenstemmen met de
waarden vermeid in tabe! 1.
De eerste uP wordt weer uit het service
testprogramma genomen door de +4,5 V weer uit te
schakelen. Nadat de 1P gereset en de tijdelijke
verbinding naar K2 weggenomen is, zal de processor
in zijn normale klokfunktie komen en deze op de LCD
aangeven zodra de +4,5 V weer ingeschakeld wordt.
5. Voordat het tweede service testprogramma wordt:
gestart moet, door een gat in de afscherming om
connector 1, een tesipen aan ERIIECIOF 1/2
(stekerdeel) worden gehaakt.
Daarna wordt de verbindingskabel met connector 4
weer verbonden.
. Verbindt connector 1/2 aan massa, schakel externe
voedingsspanning +4,5 V in en siuit de netvoeding aan.
Het apparaat zal nu in zijn normale klokfunktie komen,
en deze aangeven op de LCD. .
. Nadat de On/Off knop is bediend zal de 2e pP in het
service testprogramma komen, Voor meer details zie
het Flow Chart van de 2e uP testprogramma (Fig. 4). ”
Eerst geeft de LCD-display 87,5 MHz aan (of laatste
zenderkeuze),
Neem daarna connector 1/2 vrij van massa.
Nu Zullen alle LED’s oplichten.
Verbindt daarna connector 1/2 met massa.
In het 2e service testprogramma kunnen diverse
pennen van de 2e uP gekontroleerd worden met een
élektronische voltmeter. De gemeten waardén moeten
dan overeenstemmen met de waarden in tabel 2.
Als er geen LED indikatie is, moet de uitgang van
poort D gemeten worden.
Do,1,2,3 = +5, 0,0,+5— RAM fout’
DO,4,2,3 = 0, +5,0,+5— LED of driver fout
Als nu de On/Off knop voor de tweede keer bedient
wordt, kan de 2e uP uit het service testprogramma
worden genomen.
Nadat de tastpen is losgenomen zal het apparaat weer
in zijn normaie klokfunktie komen en deze op de LCD
aangeven.
Opmerkingen:
* Kan slechts dan worden gemeten als de uitgangsknop
_fs verbonden (’pulled up") met een serieweerstand
van 100 k22 aan de +3.
™ Deze pen is met massa verbonden.
™* Als er geen indikatie ("display") is,
DO,4,2,3 = +3, 0,0,+3-—* RAM van 1e LP is fout
Do,t,2,3 = 0, +3, 0,+3— LCD display of driver
is fout
Opmerkingen:
*In sommige apparaat uitvoeringen is deze pen
verbonden met massa.
' ™ Wide/Narrow schakelaar in positie Wide.
*** Signaal bestaat uit pulsen.
““ Voedingsspanning met puisen.
“Als er geen indicatie (''display’’) is,
D0,1,2,3 = +5, 0,0,+5 > RAM van 2e uP is fout-
Do.1 2,3 = 0, +5,0,4+5 — LED of driver is fout
