Philips F984 - Aansluitbussen

AANSLUITBUSSEN
97

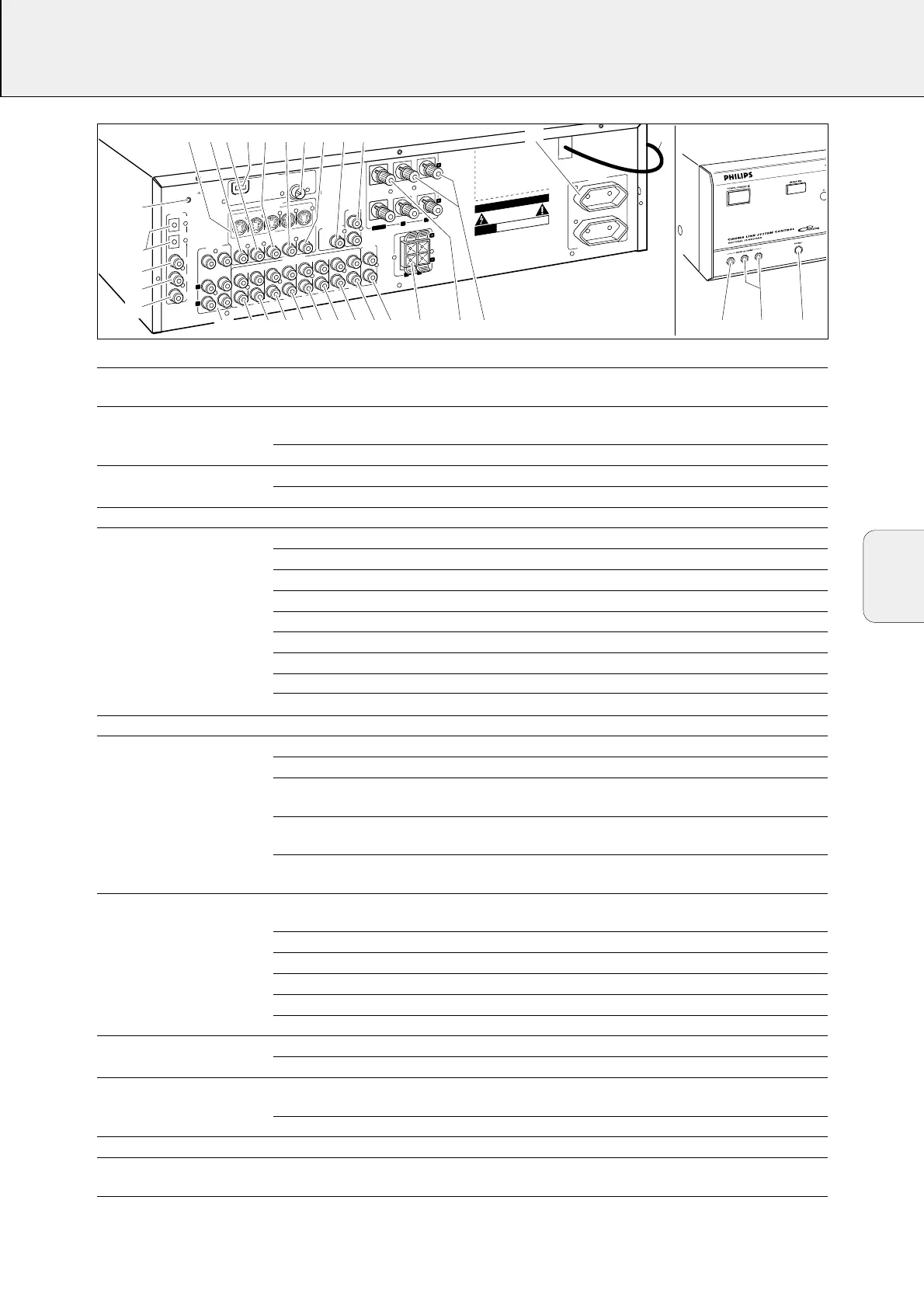

Aansluitbussen Naam van de aansluitbus Voor het aansluiten van:
6,3 mm-hoofdtelefoonbus 1 PHONES Een hoofdtelefoon met 6,3 mm-stekker.
op de voorkant.
Audio- en video-ingangen op 2 FRONT AV / GAME Linker en rechter audio-uitgangen van toestellen zoals videocamera’s
de voorkant en spelconsoles.
(enkel bij FR 995, FR 996).
3 FRONT AV / GAME Video-uitgangen van toestellen zoals videocamera’s en spelconsoles.
FRONT SPEAKERS 4 R, L Een rechter- en linkervoorluidspreker.
5 CENTER Een middenluidspreker.
SURROUND SPEAKERS 6 R, L Een rechter- en linker-surround-luidspreker.
AUDIO IN/OUT 8 CDR/TAPE OUT De ingang van een cd-recorder of een cassettedeck.
9 CDR/TAPE IN De uitgang van een cd-recorder of een cassettedeck.
0 CD IN De uitgang van een cd-speler.
! SAT IN De uitgang van een satellietsysteem.
@ VCR OUT De ingang van een videorecorder.
# VCR IN De uitgang van een videorecorder.
$ TV IN De uitgang van een tv.
% PHONO IN De uitgang van een platenspeler met MM-element.
¡ PHONO GND f De aarddraad van een platenspeler.
6-kanaals ingang ^ 6CHANNEL/DVDINPUT De 6-kanaalsuitgang van apparaten zoals een DVD- of laserdiskspeler.
DIGITAL AUDIO IN/OUT & COAX 1 IN De coax-uitgang van digitale apparatuur (standaardingang voor DVD bron)
* COAX 2 IN De coax-uitgang van digitale apparatuur.
( COAX OUT De coax-ingang van digitale apparatuur zoals een cd-recorder of
MD-recorder.
) OPTICAL IN De optische uitgang van digitale apparatuur zoals een DVD-speler, cd-speler,
cd-recorder of MD-speler (enkel bij FR 984, FR 985, FR 986, FR 994).
) OPTICAL 1 (2) IN De optische uitgang van digitale apparatuur zoals een DVD-speler,
cd-speler, cd-recorder of MD-speler (enkel bij FR 995, FR 996).
VIDEO IN/OUT ™ S-VIDEO S-Video-ingangen/uitgangen van videotoestellen voor betere
beeldkwaliteit (enkel bij FR 994, FR 995, FR 996).
£ DVD IN De uitgang van een DVD-speler.
≤ MON OUT De ingang van een monitor (bijvoorbeeld de tv).
§ VCR IN De uitgang van een videorecorder.
≥ VCR OUT De ingang van een videorecorder (voor opnames).
ª SAT IN De uitgang van een satellietsysteem.
Antenneaansluitingen ∞ AM LOOP De bijgeleverde raamantenne.
• FM 75 Ω De bijgeleverde draadantenne of buitenantenne.
Uitgangen met voorversterking 7 CENTER PRE-OUT De ingang van een tv wanneer deze gebruikt wordt als middenluidspreker
(enkel mogelijk wanneer de systeembus CINEMA LINK aangesloten is).
º SUBWOOFER PRE-OUT De ingang van een actieve subwoofer.
Systeembus ⁄ CINEMA LINK De systeembusaansluitingen van een Philips-tv met CINEMA LINK.
Netaansluitingen (niet bij ¤ AC OUTLET Levert dezelfde spanning als het net. Maximaal aan te sluiten
alle modellen) vermogen 100 W.
Netsnoer ‹ Steek, nadat u alle andere aansluitingen gemaakt heeft, de
stekker van het netsnoer in het stopcontact.
ANTENNA
FM 75 Ω
A
M
L
O
O
P
