Philips FW-C399 - 3 CDC-LLC Copperside View; 3 CDC-LLC Componentside View

10-6 10-6
This assembly drawing shows a summary
of all possible versions.
For components used in a specific version
see schematic diagram respectively partslist.
3CDC-LLC Layout stage .3 2001-07-25

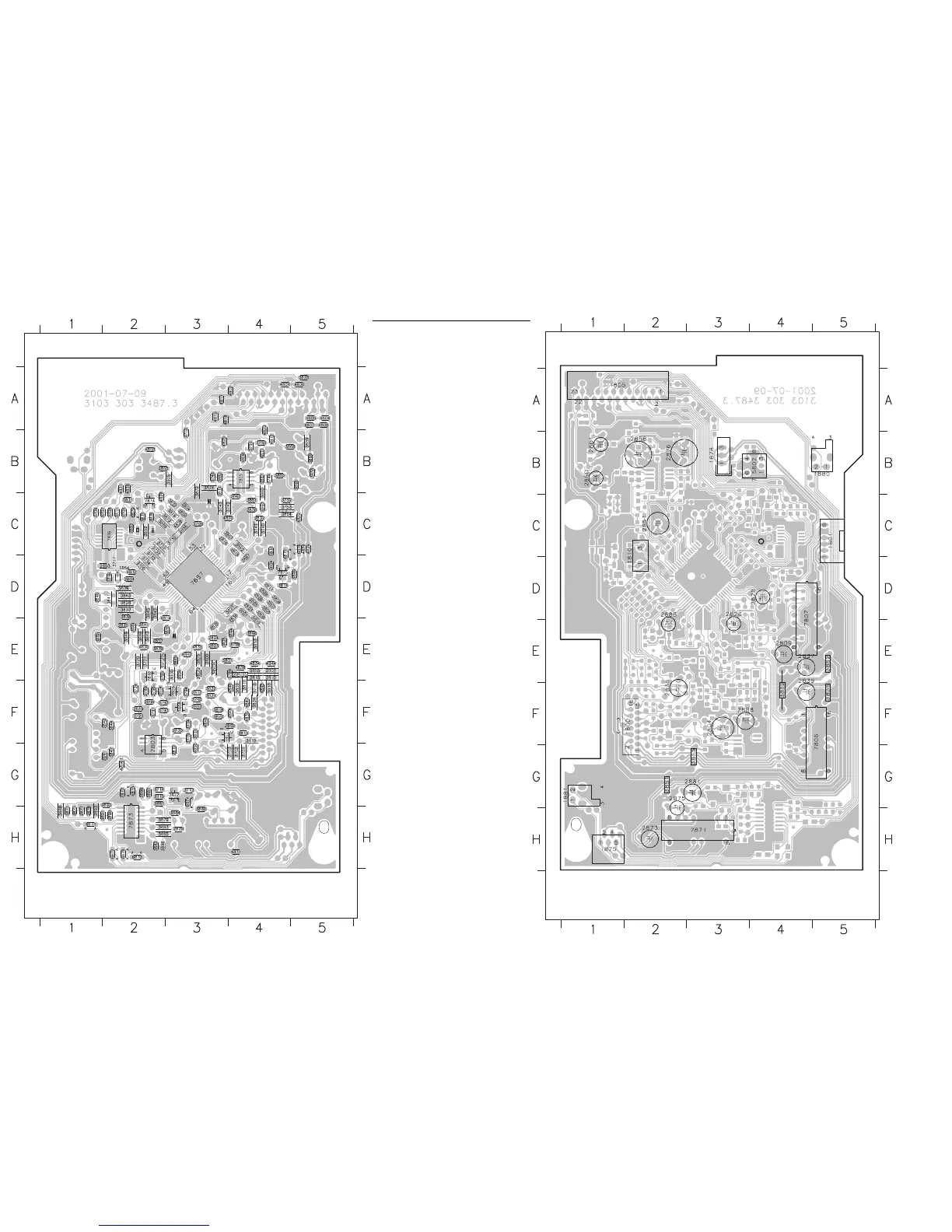

3CDC-LLC Componentside view
This assembly drawing shows a summary
of all possible versions.
For components used in a specific version
see schematic diagram respectively partslist.
3CDC-LlC Layout stage .3 2001-07-25
3CDC-LLC Copperside view
2800 E3
2801 D4
2802 E4
2803 D4
2805 D4
2806 D4
2807 E4
2808 D4
2810 E4
2811 D4
2812 G3
2813 F3
2814 F2
2815 E4
2816 C3
2817 F3
2818 C4
2819 F2
2820 F3
2822 E3
2823 E3
2824 E3
2825 E3
2829 H3
2830 C4
2831 B3
2832 C4
2833 C4
2834 D4
2835 E2
2836 D4
2840 D1
2841 E2
2842 F2
2844 E2
2850 C3
2852 C2
2853 D2
2854 D2
2855 E4
2856 C3
2857 E2
2862 C4
2863 C4
2864 D2
2865 B3
2867 B4
2869 F4
2872 G2
2877 H1
2878 H1
2882 B3
2887 C4
2891 G2
2893 H1
2894 F2
2895 E3
2896 C3
2897 C2
3700 D2
3701 G4
3702 G4
3703 G4
3704 F3
3705 C2
3706 C1
3707 C2
3708 C2
3709 C3
3710 F4
3711 C2
3712 A3
3713 G3
3714 G2
3715 G2
3716 D2
3717 D2
3718 C2
3719 F3
3720 E2
3721 E2
3723 F2
3724 F2
3725 E2
3730 C3
3731 C2
3732 C2
3733 C2
3734 D2
3740 C4
3741 C4
3742 C4
3743 C3
3744 B4
3746 B3
3750 B4
3751 B4
3752 C4
3753 C4
3789 F2
3790 F3
3791 F2
3792 F3
3793 F3
3794 F3
3795 E2
3796 F2
3798 E4
3799 E4
3800 E3
3801 E4
3802 F4
3803 D4
3804 C3
3805 D4
3806 D4
3807 D4
3808 D4
3809 D2
3811 F4
3813 F4
3814 D4
3818 F3
3819 C3
3820 F3
3821 F3
3822 F3
3825 E3
3826 E3
3827 D4
3828 D2
3831 C2
3832 C3
3833 F4
3834 F4
3837 D2
3838 D2
3839 E2
3840 E3
3841 D2
3842 D2
3843 E2
3844 F2
3845 D2
3846 E2
3847 G2
3849 E2
3850 E1
3853 E4
3858 B5
3859 B5
3860 B4
3861 C4
3862 C4
3863 D2
3864 C4
3865 B4
3866 B5
3867 C4
3868 B5
3869 B5
3870 F4
3871 H1
3872 B3
3873 C3
3874 B3
3875 C2
3876 C2
3877 H1
3878 A5
3879 H3
3880 G3
3881 G2
3882 H2
3883 H3
3884 H3
3885 H3
3886 H2
3887 G2
3888 H1
3889 C2
3890 H2
3891 H2
3892 C2
3893 G2
3894 E4
3895 E3
3896 E4
3898 G2
3899 D5
3900 E3
3901 F3
3904 E3
3905 B3
4800 A5
4801 A4
4802 A4
4803 B2
4804 A5
4805 A5
4806 A5
4807 A5
4808 B4
4811 B4
4812 B4
4814 D3
4817 A3
4818 A3
4819 A3
4820 C4
4821 B2
4822 C5
4823 A4
4824 C5
4825 B3
4826 C3
4828 C2
4829 B2
4830 E2
4831 H4
4832 D2
4833 E3
4834 E4
4835 F4
4838 E4
4840 F4
4841 G2
4842 E3
4844 E4
4845 F4
4846 F3
4847 F4
4848 F4
4850 G3
4876 C5
6871 H1
6872 H2
6873 H2
6874 G3
6875 G2
6876 C5
6877 C4
6878 H2
6879 C2
7802 F4
7803 F2
7805 B4
7808 F3
7809 F3
7810 E2
7812 G3
7873 H2
7874 C2
7875 D4
7876 C2
7877 D3
1800 F2
1801 C5
1805 A2
1810 C2
1875 H1
1878 B3
1880 B5
1881 G1
2804 F3
2809 E4
2826 D3
2828 D4
2837 E5
2838 F2
2839 E5
2851 C2
2858 B2
2860 B1
2861 B1
2873 H2
2875 G3
2876 B2
2881 G3
2885 D2
2888 F4
3812 F4
3815 G3
3835 F5
3851 G2
3852 E5
5802 B4
7806 F5
7807 D5
7871 H3
Mapping
Copperside
Componentside
