GC7320
2-7
BACKPLATE 1
SWIVEL 2
HOSE CORD ASSY 3
Remove Screw A
Disassemble BACKPLATE 1
Remove Screw B1, B2
Remove Clamping plate
Remove Quick-connect S, E, L, N
Disassemble SWIVEL 2
Remove HOSE CLIP 10
Disassemble Steam hose
Disassemble HOSE CORD ASSY 3
Steam hose
S
Black
HOSE
CLIP 10
Power cord
N
Blue
Clamping
plate
BlueGreen
NLE
B2
B1
Brown

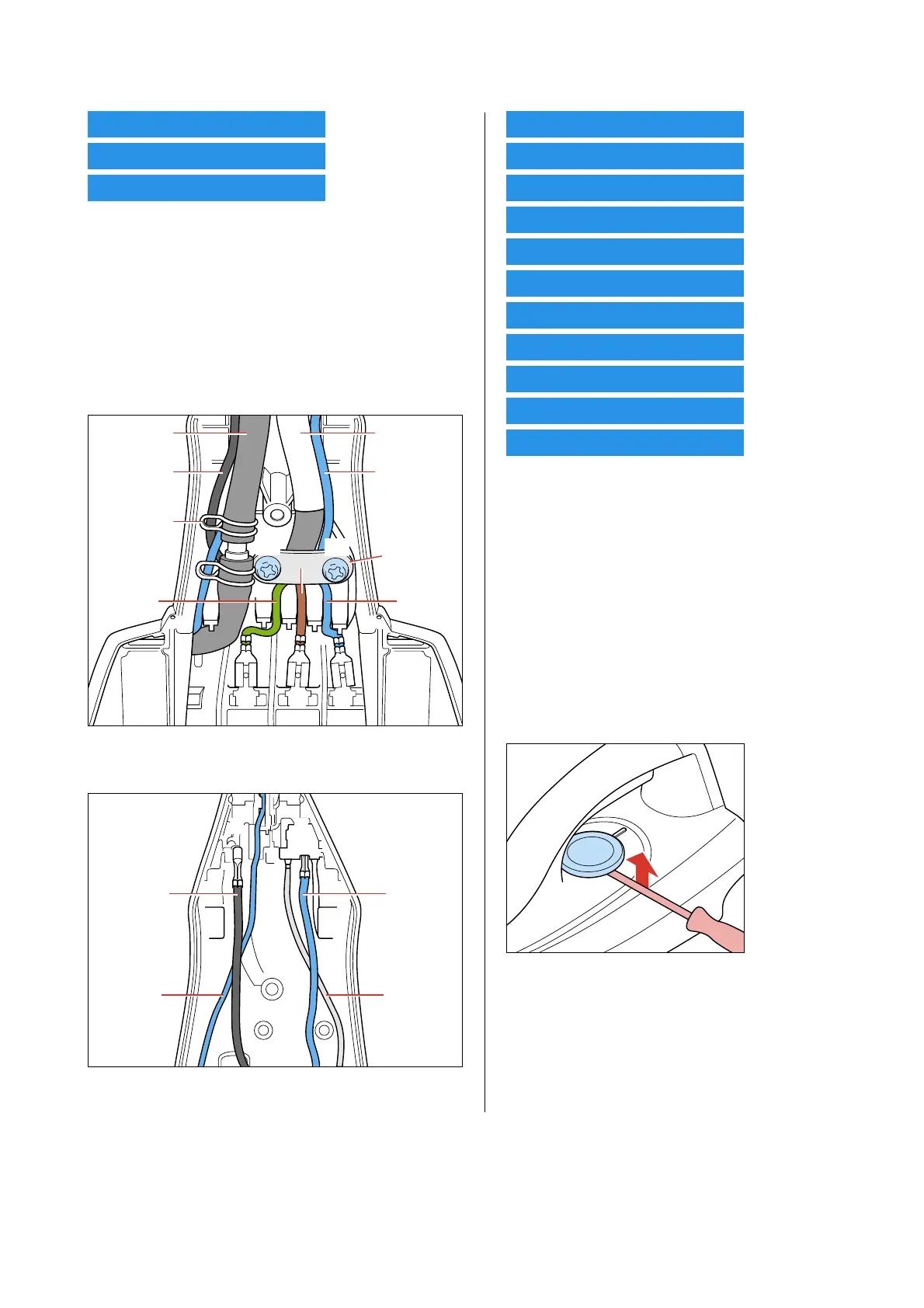

Fig 1. Wiring at rear HOUSING (Part 1)
Blue
(Micro switch)
Black
(Microswitch)
White
(Lamp assy)
Blue
(Lamp assy)
NS
Fig 2. Wiring at rear HOUSING (Part 2)
DISASSEMBLY ADVICE - IRON
INLAY 4
LAMP ASSY 7
MICROSWITCH ASSY 9
TRIGGER 12
THERMOSTAT DIAL ASSY 14
HOUSING PRINTED 16
SOLEPLATE COVER 17
THERMOSTAT BUSH 19
RUBBER HOSE 20
BRASS JOINT 21
SOLEPLATE ASSY 23
Remove Screw A
Disassemble BACKPLATE 1
Disassemble TRIGGER 12
Tip: Disassemble TRIGGER by inserting a sharp object
into the gap at the rear of the trigger & prying
upward.
Remove Screw C
Release Inlay rear catch
Disassemble INLAY 4
Disassemble LAMP ASSY 7
Disassemble MICROSWITCH ASSY 9
Disassemble THERMOSTAT ASSY 14
Fig 3.
Remove Screws D1, D2, D3
Disassemble HOUSING PRINTED 16
Remove Screws E1, E2, E3
Remove HOSE CLIP 22
Disassemble SOLEPLATE COVER 17
