Philips LC4.1E User Manual

36LC4.1E AB 7.
Circuit Diagrams and PWB Layouts

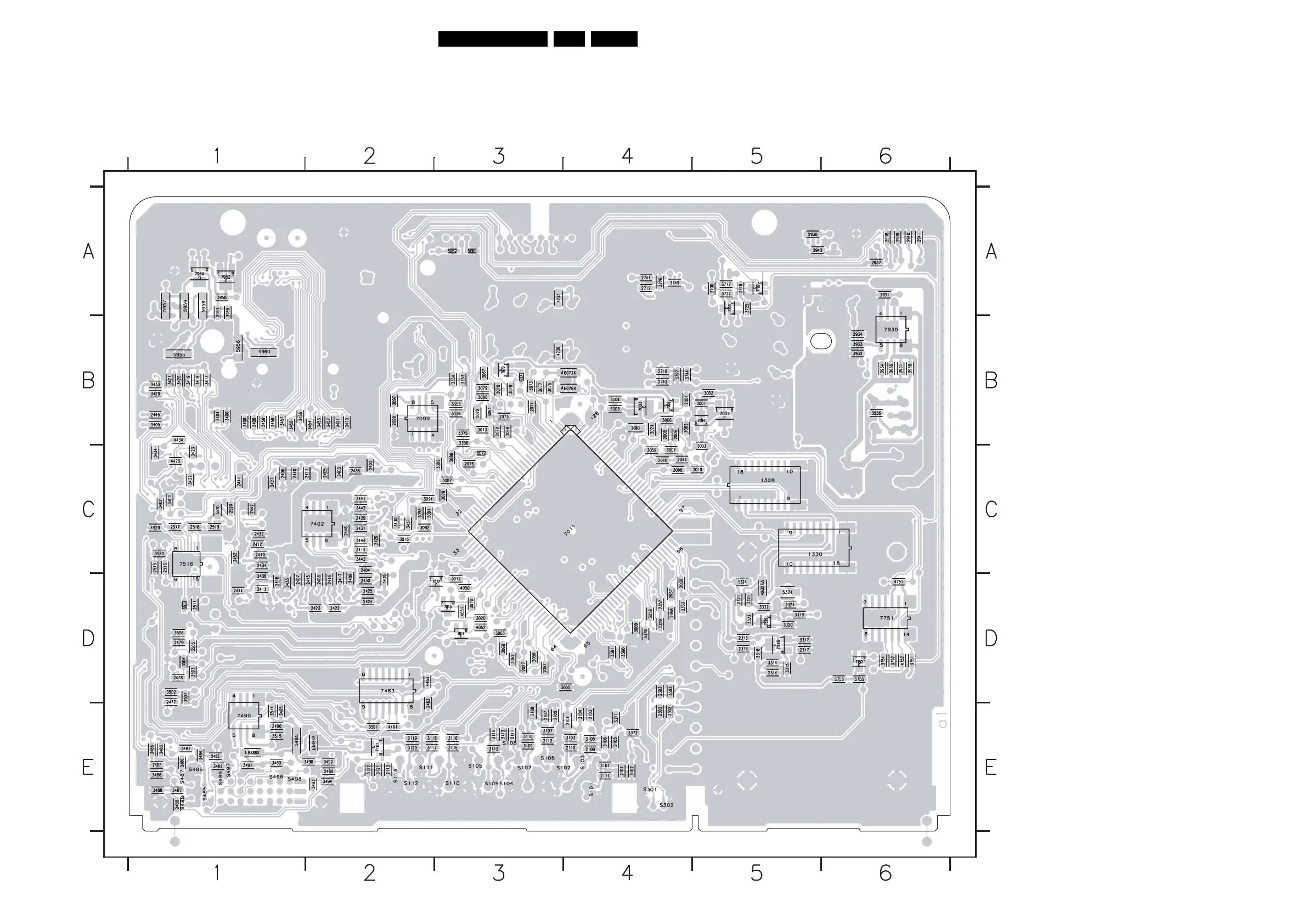

Layout SSB (Bottom Side)
3139 123 6019.1
F_15310_005.eps
240605
1328 C5
1330 C5
2001 B4
2008 B4
2009 B4
2010 C4
2027 D3
2036 D4
2037 D4
2043 C4
2056 D3
2057 D3
2072 B3
2073 B3
2074 B3
2076 C3
2078 C3
2082 B4
2083 B4
2099 B2
2101 E4
2103 E4
2104 E4
2105 E4
2107 E3
2108 E3
2109 E4
2110 E4
2111 E4
2112 E3
2113 E2
2302 E4
2303 D4
2313 D5
2314 D5
2317 D5
2318 D5
2321 D5
2324 D5
2357 D4
2358 D4
2402 C2
2403 C2
2404 C2
2405 C2
2406 C1
2407 D1
2408 D2
2409 D2
2411 C2
2412 C1
2413 D1
2414 D1
2415 D2
2416 D2
2417 D2
2418 D1
2419 C1
2422 D2
2423 D2
2424 D2
2425 D2
2427 C1
2429 C2
2430 D2
2431 C2
2432 C1
2433 D1
2434 C1
2435 C2
2436 D1
2439 C2
2440 C1
2441 C1
2442 C1
2445 B1
2448 C2
2452 C1
2463 E2
2477 D1
2478 D1
2479 D1
2485 E1
2486 E1
2487 E1
2488 E1
2489 E2
2490 E1
2514 D1
2515 C1
2516 C1
2517 C1
2518 C1
2519 C1
2520 C1
2712 A4
2718 B4
2741 A4
2742 B4
2931 A6
2934 B6
2936 A5
2937 A6
2938 A6
2939 A6
2940 A6
2941 A6
2942 A5
2961 A1
3001 B5
3002 B5
3003 B4
3004 B4
3005 D4
3007 C4
3008 C4
3009 D4
3010 C5
3012 D3
3013 B3
3016 C2
3019 D3
3020 D3
3024 B4
3058 D4
3059 C4
3062 D3
3064 B3
3065 D3
3066 B4
3067 B3
3068 D3
3070 B3
3073 B3
3075 B3
3077 B3
3078 B3
3079 B3
3080 B3
3081 B3
3086 C3
3087 C3
3091 C2
3092 C2
3093 C2
3094 C2
3097 B2
3101 E4
3102 E4
3103 E4
3104 E4
3105 E4
3106 E4
3107 E3
3108 E3
3109 E3
3110 E3
3111 E3
3112 E3
3113 E3
3114 E3
3115 E3
3116 E3
3117 E2
3118 E2
3119 E2
3120 E2
3121 E2
3122 E2
3302 E4
3303 D4
3314 D5
3315 D5
3316 D5
3317 D5
3319 D5
3320 D5
3321 D5
3322 D5
3323 D5
3350 B3
3352 D4
3353 B3
3354 B3
3355 B3
3356 B3
3359 D4
3371 E4
3372 E4
3375 B3
3376 D4
3389 C3
3390 D4
3391 D4
3401 C1
3402 C1
3404 B1
3405 B1
3406 B1
3408 B1
3409 B1
3410 B2
3414 C2
3417 B1
3418 B1
3419 B1
3420 B1
3421 B1
3422 C1
3423 C1
3429 B1
3430 C2
3431 C2
3433 B1
3434 C1
3435 D2
3441 C2
3442 C2
3443 C2
3444 C2
3451 B2
3452 B2
3453 B2
3454 B2
3455 B1
3456 B1
3457 B1
3458 B1
3459 B1
3481 E1
3482 E1
3483 E1
3484 E1
3485 E1
3486 E1
3487 E1
3488 E1
3489 E1
3490 E2
3491 E1
3492 E2
3493 E2
3494 E2
3495 E1
3501 E2
3502 D1
3503 D1
3504 D1
3505 D1
3506 D1
3507 D1
3514 E1
3515 E1
3520 C1
3706 A5
3717 A5
3719 A5
3722 A5
3725 A5
3726 A4
3727 B4
3744 B4
3745 A4
3751 D6
3752 D6
3753 D6
3754 D6
3755 D6
3930 B6
3931 B6
3932 B6
3933 B6
3934 B6
3935 B6
3936 B6
3955 A1
3958 A1
4050 D3
4051 D3
4052 D3
4423 C1
4434 B1
4463 D2
4464 E2
4520 C1
4736 B3
4737 A3
4751 D6
4752 D6
5003 C5
5061 A3
5062 A3
5070 B3
5071 B3
5072 C3
5321 D5
5324 D5
5485 E1
5514 D1
5520 C1
5955 B1
5956 B1
5957 A1
5958 A1
5959 A1
5960 B1
6073 B4
6076 B4
6323 D5
6485 E2
6486 E1
7001 B5
7002 B4
7003 B4
7004 B5
7011 C4
7012 D3
7013 D3
7014 D3
7070 B3
7099 B2
7101 E2
7316 D5
7320 D5
7402 C2
7463 D2
7490 E1
7516 C1
7702 A5
7703 A5
7751 D6
7752 D6
7930 B6
7952 A1
7954 A1
