Philips LC7.1E User Manual

Circuit Diagrams and PWB Layouts
63LC7.1E LA 7.

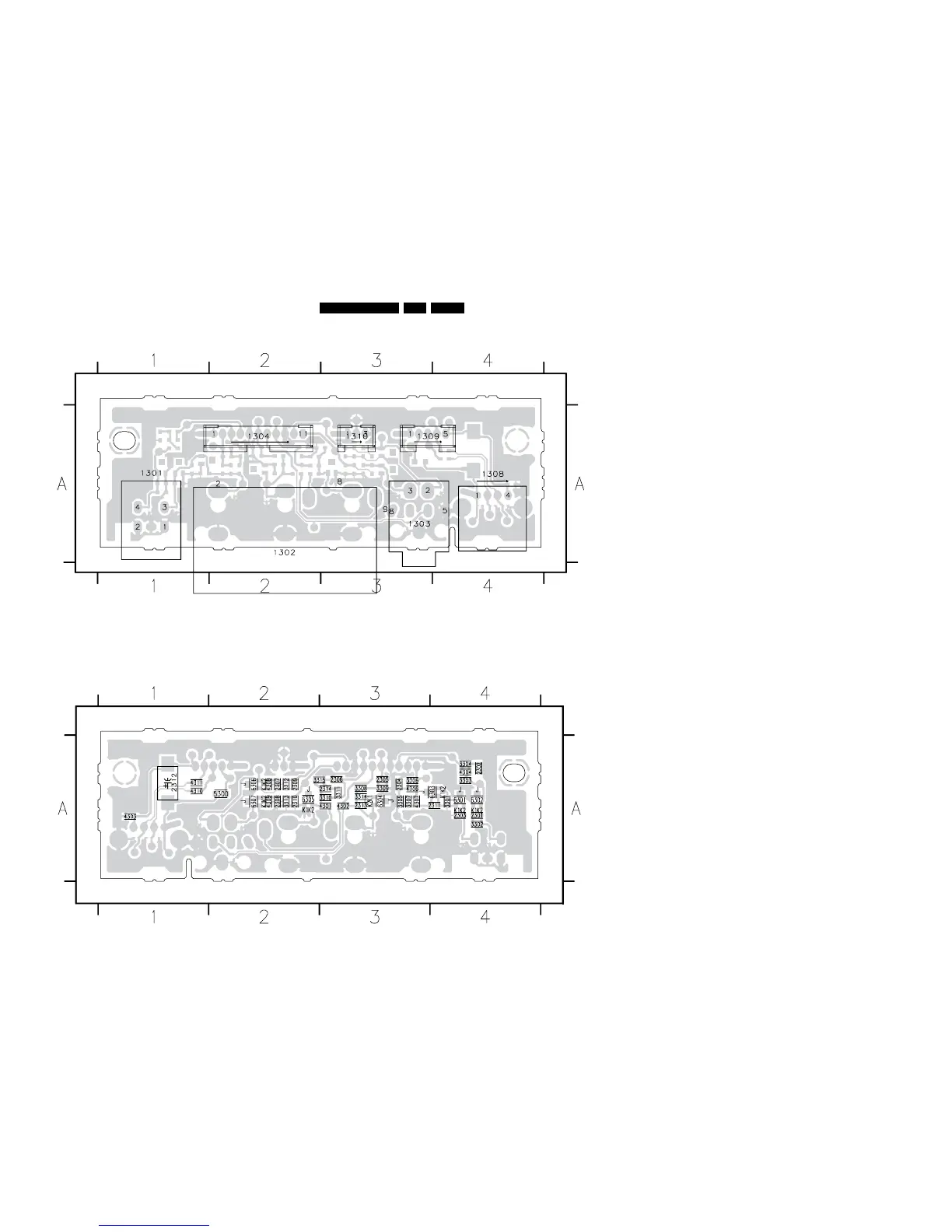

Layout Side A/V Panel (Top Side)
Layout Side A/V Panel (Bottom Side)
1301 A1 1302 A2 1303 A3 1304 A2 1308 A4 1309 A3 1310 A3
G_16850_026.eps
120107
3139 123 6229.1
G_16850_027.eps
020207
3139 123 6229.1
2301 A4
2302 A4
2303 A4
2304 A3
2305 A3
2306 A3
2307 A2
2308 A2
2309 A2
2310 A2
2311 A4
2312 A1
2313 A3
2314 A3
3301 A4
3302 A4
3303 A4
3304 A4
3305 A3
3306 A3
3307 A3
3308 A3
3309 A3
3310 A3
3311 A3
3312 A2
3313 A2
3314 A3
3315 A3
4301 A3
4302 A3
4303 A1
4304 A4
4306 A3
4307 A3
4308 A2
4309 A2
4310 A1
4311 A1
5300 A2
6301 A4
6302 A4
6303 A4
6304 A3
6305 A2
6306 A2
6307 A2
