Philips MX3550D/37S - Page 59

10-3 10-3
12345
12345
A
B
C
D
A
B
C
D
C967 B4
C968 C3
C969 C4
C970 A4
C971 C4
C919"2" & C964"2" B4
CN902 A1
CN907 B2
D901 A3
D902 C3
D903 D2
D904 D2
D905 A5
D906 B4
D907 B4
D908 C4
D909 C4
D910 C4
F901 A1
IC903 C3
IC904 C4
JW901 C2
JW902 C2
JW903 D3
JW904 D4
JW905 D4
JW906 D4
JW907 C1
JW908 D5
R942 D3
R943 D4
R945 D4
R946 D4
R947 D3
R948 D3
R951 D4
R952 D5
R953 A1
RB904 C5
BR901 B2
C901 B1
C902 C1
C903 A2
C904 C2
C905 B2
C906 B3
C907 A2
C908 B3
C909 A3
C910 C3
C911 C3
C912 C3
C913 C3
C914 D2
C919 C4
C920 C4
C925 C4
C926 D4
C929 D4
C948 A5
C949 A5
C950 A5
C951 B5
C952 B5
C962 D2
C963 A4
C964 C4
C965 A4
C966 B4
ZD903 C5
R920 D4
R921 C4
R922 C4
R923 D4
R924 C4
R925 D4
R928 D4
R931 A5
R932 D5
R941 D3
RB905 B5
RB906 D5
RT901 B2
RL901 C2
SN901 C3
T901 C1
T902 D1
T903 A3
ZD901 A2
ZD902 D4
C930 C4
C931 C5
C932 D5
C933 C5
C938 C5
C939 C5
C940 C5
C941 C5
C945 A5
C947 A5
C919"2" & C964"2"
JW909 C5
JW910 C3
JW911 D4
L901 A5
L902 C5
L903 C5
Q903 C4
Q904 D5
Q910 D3
Q912 D3
Q913 D5
R901 B2
R902 B2
R903 B2
R904 C3
R905 A2
R906 A2
R907 C3
R908 C3
R919 C4

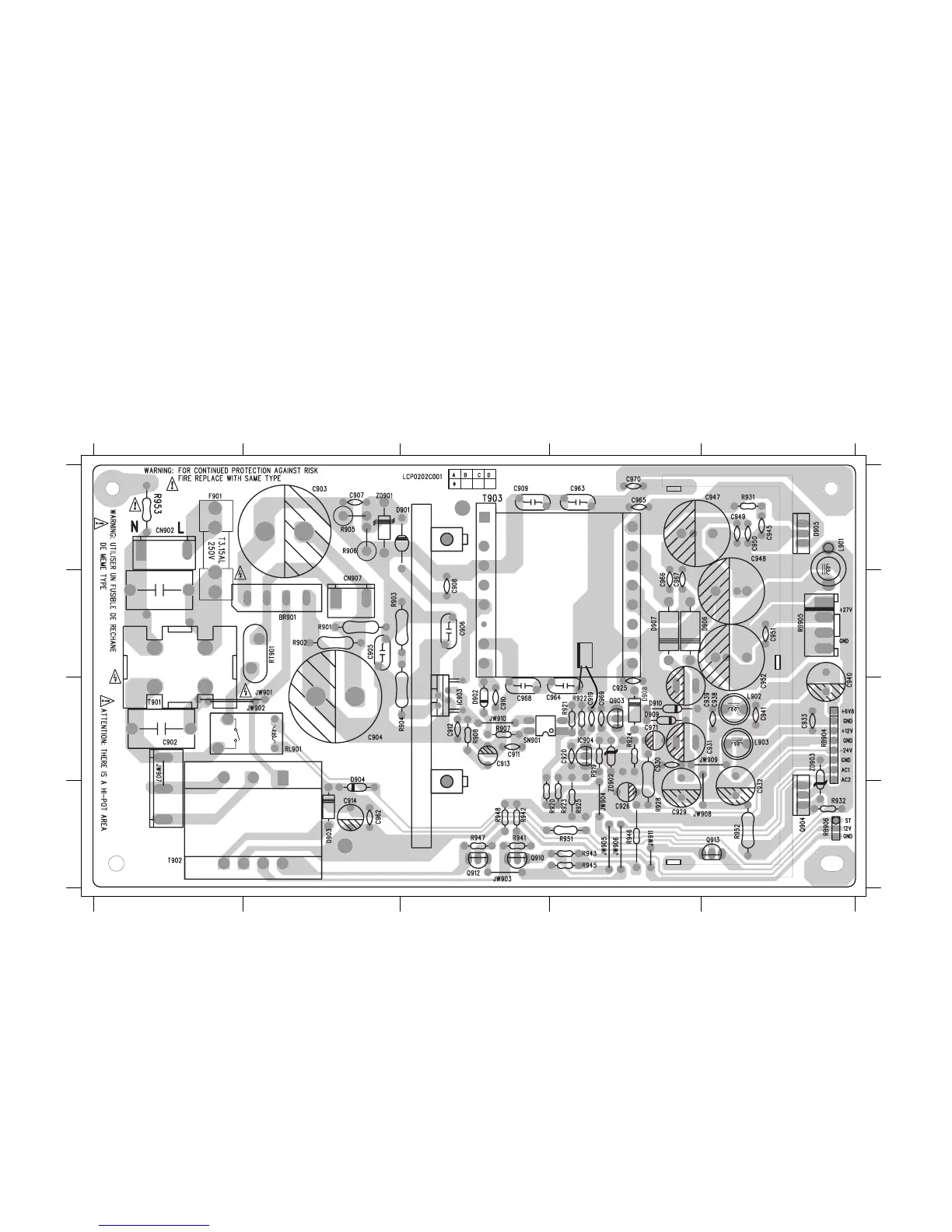

POWER PCB LAYOUT
