3.3.5.4.
RBglage des filtres de bande
5
couplage hypercritique
Les filtres de bande souvent
2
couplage hypercritique dans I'amplificateur FM-FI doivent 6tre arnortis
et regles alternativement. Couper
les
fils de connexion de
la
resistance d'arnortissernent le plus courts
possible.
Repeter le reglage d'un filtre de bande plusieurs fois.
lnd~cator
(eg
PM25031

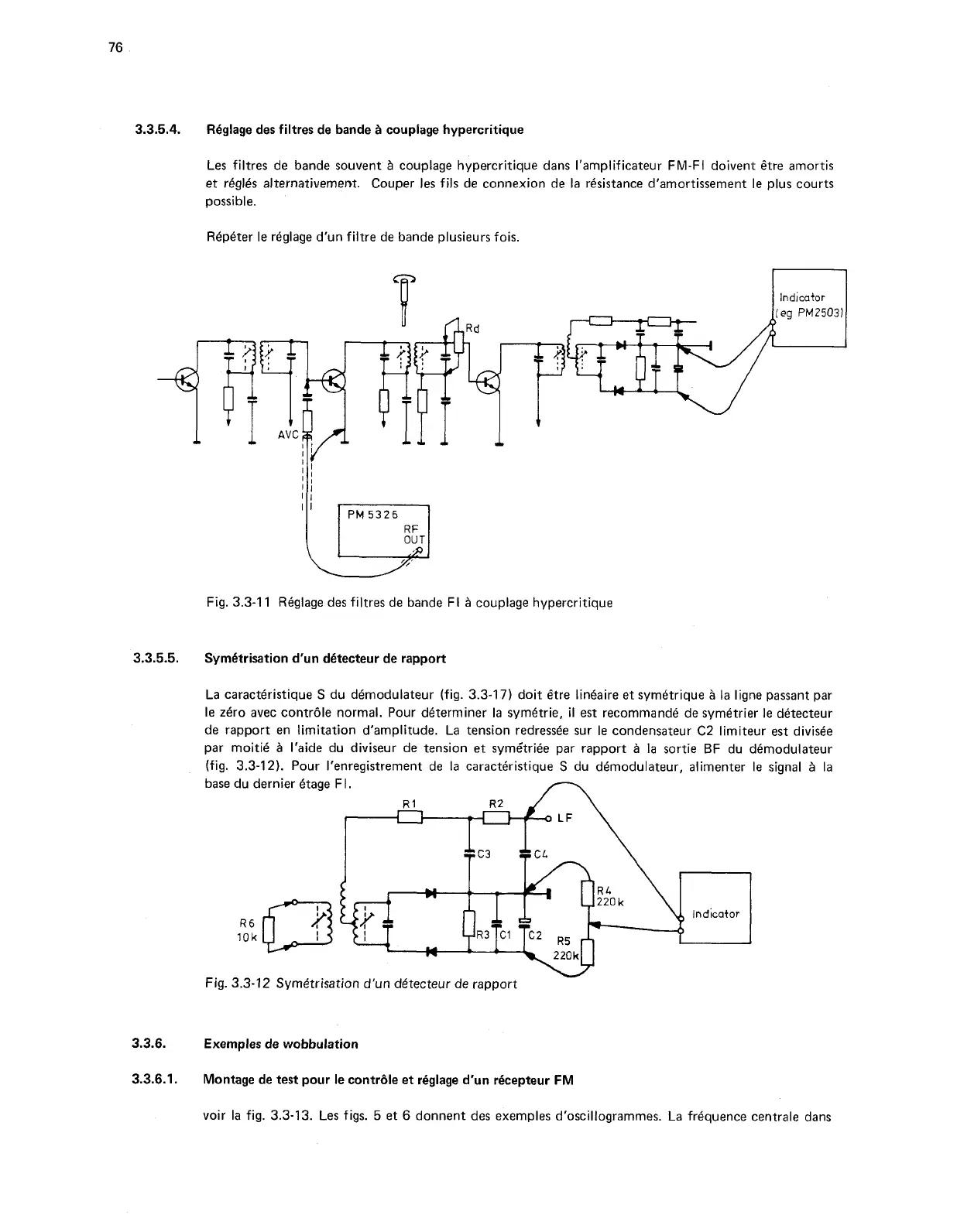

Fig. 3.3-1 1 Reglage des filtres de bande FI
B
couplage hypercritique
3.3.5.5.
Symetrisation d'un detecteur de rapport
La caracteristique S du dernodulateur (fig. 3.3-17) doit dtre linhaire et symetrique
a
la ligne passant par
le zero avec contrde normal. Pour determiner la syrnetrie, il est recommande de syrnetrier le detecteur
de rapport en limitation d'amplitude. La tension redressee sur le condensateur C2 limiteur
est
divisee
par moiti6
B
I'aide du diviseur de tension et syme'triee par rapport
a
la
sortie BF du dernodulateur
(fig. 3.3-12). Pour I'enregistrernent de
la
caracteristique S du d6modulateur, alimenter le signal
8
la
base du dernier Btage F I.
R
6
10k
Fig. 3.3-12 Syrnbtrisation d'un detecteur de rapport
3.3.6.
Exemples de wobbulation
3.3.6.1.
Montage de test pour le contrde et reglage d'un recepteur FM
voir la fig. 3.3-13. Les figs.
5
et
6
donnent des exemples d'oscillogramrnes. La frequence centrale dans
