le domaine FM-FI peut 6tre reglee
I'aide de la commande RF CENTER par rapport
B
la frequence
du generateur
RF.
Un exemple
est
donne
B
la fig.
4,
en haut.
S
3
lnd~cator
(eg
PM25031
R
1
R
2
PM
3226
PM9075
I
I
/
I

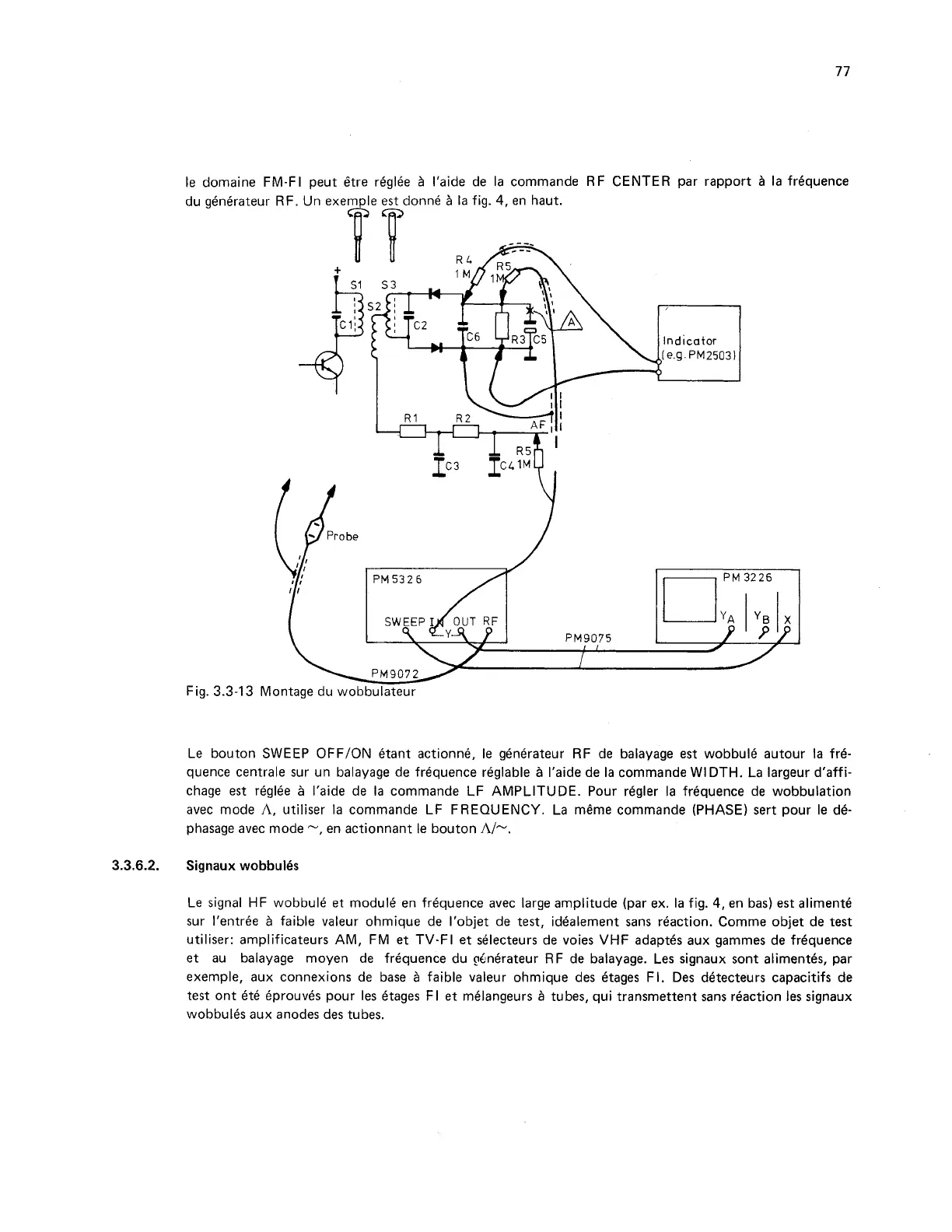

Fig.
3.3-13
Montage du wobbulateur
Le bouton SWEEP OFFION etant actionnb, le generateur RF de balayage
est
wobbule autour la fr6-
quence centrale sur un balayage de frequence reglable
a
I'aide de la cornrnande WIDTH. La largeur d'affi-
chage
est
reglee
a
I'aide de la commande LF AMPLITUDE. Pour regler la frequence de wobbulation
avec mode
A,
utiliser la commande LF FREQUENCY. La m6rne cornmande (PHASE) sert pour le dB-
phasage avec mode
-,
en actionnant le bouton
A/-.
3.3.6.2.
Signaux wobbules
Le signal
HF
wobbule et module en frequence avec large amplitude (par ex. la fig.
4,
en bas) est alirnente
sur I'entree
a
faible valeur ohmique de I'objet de
test,
idealement sans reaction. Cornme objet de test
utiliser: amplificateurs AM, FM et TV-FI et selecteurs de voies VHF adapt& aux gamrnes de frequence
et
au balayage moyen de frequence du cbnerateur RF de balayage. Les signaux sont alirnentes, par
exemple, aux connexions de base
B
faible valeur ohmique des etages FI. Des detecteurs capacitifs de
test ont ete Bprouves pour les Btages FI
et
melangeurs
a
tubes, qui transmettent sans reaction les signaux
wobbules aux anodes des tubes.
