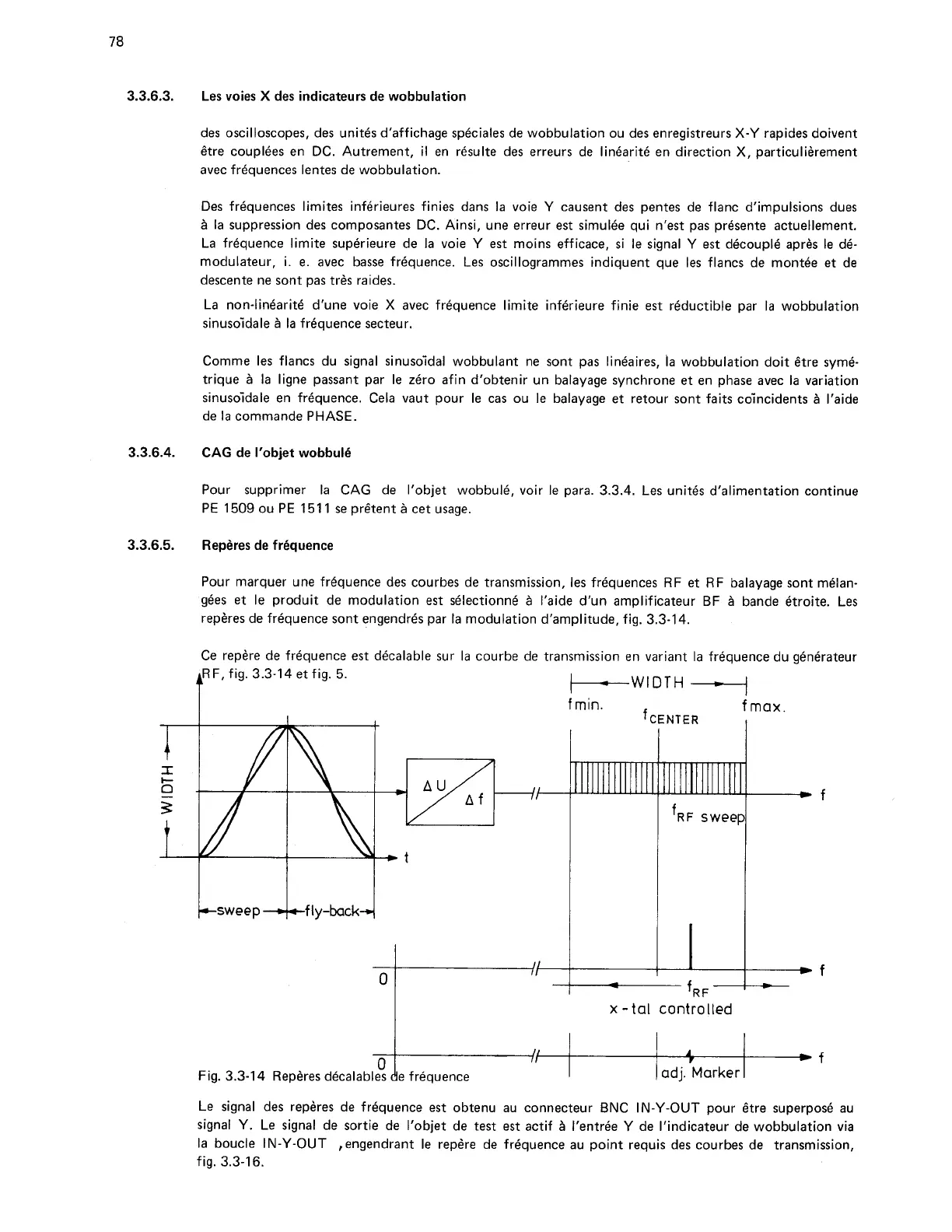

Les voies
X
des indicateurs de wobbulation
des oscilloscopes, des unites d'affichage speciales de wobbulation ou des enregistreurs
X-Y
rapides doivent
&re couplees en DC. Autrement, il en resulte des erreurs de linearit6 en direction
X,
particulierement
avec frequences lentes de wobbulation.
Des frequences limites inferieures finies dans la voie Y causent des pentes de flanc d'impulsions dues
a
la suppression des composantes DC. Ainsi, une erreur est simulee qui n'est pas presente actuellement.
La frequence limite superieure de la voie
Y
est
moins efficace,
si
le signal Y est decouple apr6s le dB-
modulateur, i. e. avec basse frequence. Les oscillogrammes indiquent que les flancs de montee et de
descente ne sont pas
tr6s raides.
La non-linearit6 d'une voie
X
avec frequence limite inferieure finie
est
reductible par la wobbulation
sinusoidale
B
la frequence secteur.
Comme les flancs du signal sinusoidal wobbulant ne sont pas lineaires, la wobbulation doit &tre syme-
trique
B
la ligne passant par le zero afin d'obtenir un balayage synchrone et en phase avec la variation
sinusoidale en frequence. Cela vaut pour le cas ou le balayage et retour sont faits coincidents
A
I'aide
de la commande PHASE.
CAG
de I'objet wobbul6
Pour supprimer la CAG de I'objet wobbule, voir le para. 3.3.4. Les unites d'alimentation continue
PE
1509 ou PE
151
1 se pr6tent
a
cet usage.
Reperes de frequence
Pour marquer une frequence des courbes de transmission,
les frequences RF
et
RF balayage sont m6lan-
gees
et
le produit de modulation
est
selectionne
a
I'aide d'un amplificateur BF
a
bande etroite. Les
reperes de frequence sont engendres par la modulation d'amplitude, fig. 3.3-14.
Ce repere de frequence est decalable sur la courbe de transmission en variant la frequence du generateur
RF, fig. 3.3-14
et
fig. 5.
+
/-WIDTH
-1
I
f
min.
f
max
-
0
Fig. 3.3-1 4 Reperes decalables
______j
-f
x
-
tal controlled
Le signal des rep6res de frequence
est
obtenu au connecteur BNC IN-Y-OUT pour itre superpose au
signal
Y.
Le signal de sortie de I'objet de
test
est actif
B
I'entree Y de I'indicateur de wobbulation via
la boucle IN-Y-OUT
,engendrant le repere de frequence au point requis des courbes de transmission,
fig. 3.3-16.
