Le repere de frequence peut 6tre affiche uniquement ou additionnellement
B
travers la seconde voie
d'un indicateur de wobbulation, fig. 3.3-1
7,
a
cBte gauche.
Le spectre decalable de repgres de frequence sert
B
la determination approximative de la linearit6 et
de la bande passante de I'objet de test. La fig. 3.3-15 indique la composition du spectre de rephres de
marker
distance
fixed marker
~RF
sweep
It---
LF
filter
lr-7-
lod
:
RF
and fixed
ma
marker, distance
adj.
marker
spectr.
-f
-
-f
ter
-f

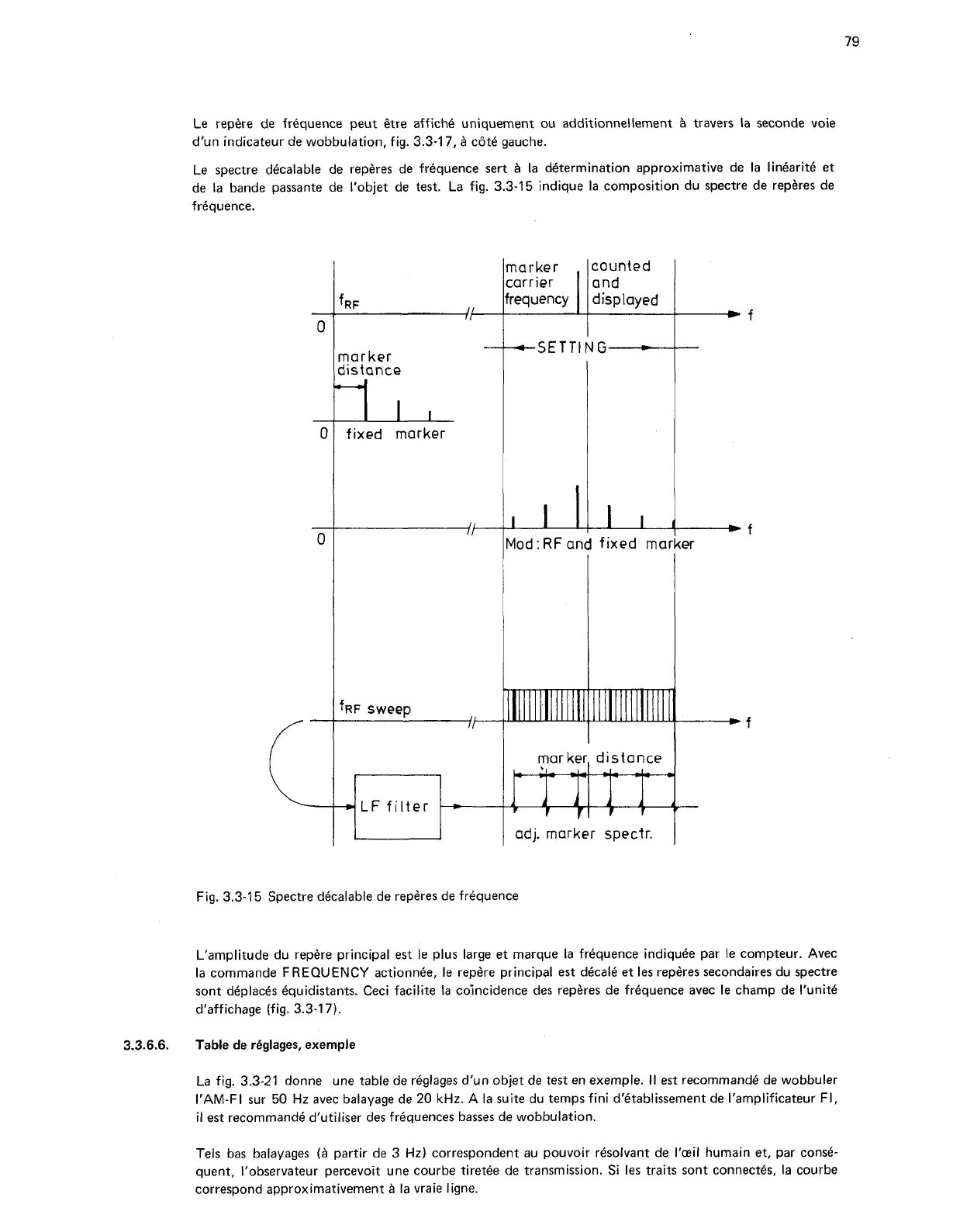

Fig.
3.3-15
Spectre decalable de reperes de frequence
L'amplitude du repere principal
est
le plus large et marque la frequence indiquee par le compteur. Avec
la comrnande FREQUENCY actionnee, le repere principal
est
decal6 et les reperes secondaires du spectre
sont deplaces Bquidistants. Ceci facilite
la
coincidence des reperes de frequence avec le champ de I'unite
d'affichage (fig. 3.3-1
7).
3.3.6.6.
Table de rbglages, exemple
La fig. 3.3-21 donne une table de reglages d'un objet de test en exemple. II est recornmande de wobbuler
I'AM-FI sur 50
Hz
avec balayage de
20
kHz.
A
la suite du temps fini d'etablissernent de I'amplificateur FI,
il
est recornmande d'utiliser des
f
requences basses de wobbulation.
Tels bas balayages
(3
partir de 3
Hz)
correspondent au pouvoir resolvant de I'oeil humain et, par cons&
quent, I'observateur percevoit une courbe tiretee de transmission. Si les traits sont connect&, la courbe
correspond approxirnativement
a
la vraie ligne.
