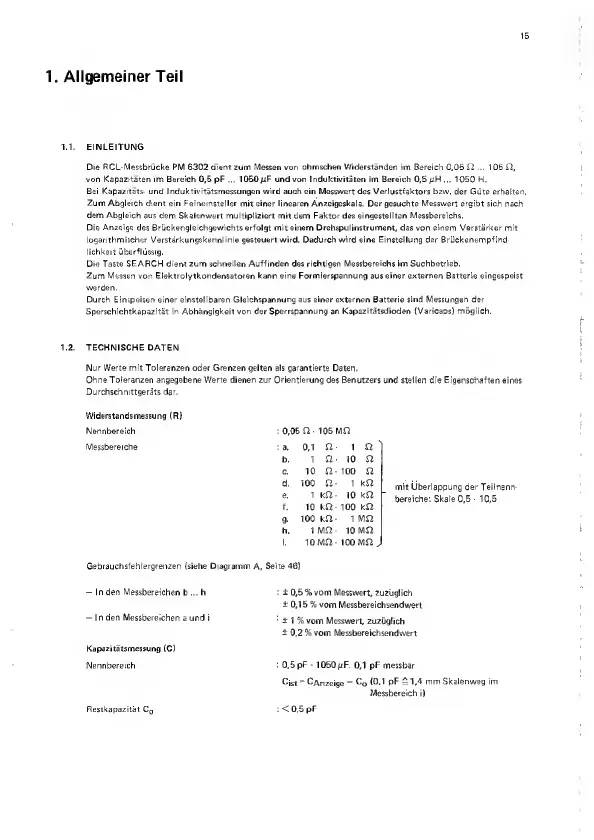

Philips PM 6302 - Page 15

1. Allgemeiner Teil
1.1. EINLEITUNG
Die
RCL-Messbriicke
PM 6302 diertt zum Messen von
ohmschen Widerstanden
im Bereich 0,05 £2 ... 105
£2,
von Kapazitaten im Bereich
0,5
pF ... 1050
nF
und von Induktivitaten im Bereich
0,5
,uH ... 1050 H.
Bei Kapazitats- und Induktivitatsmessungen wird auch ein Messwert des Verlustfaktors bzw.
der Giite erhalten.
Zum
Abgleich dient ein Feineinsteller
mit
einer linearen Anzeigeskala.
Der
gesuchte Messwert
ergibt sich nach
dem Abgleich aus
dem Skalenwert multipliziert mit dem
Faktor
des
eingestellten Messbereichs.
Die Anzeige
des Briickengleichgewichts erfolgt miteinem Drehspulinstrument, das von einem Verstarker mit
logarithmischer Verstarkungskennfinie gesteuert wird. Dadurch wird eine
Einsteilung
der
Briickenempfind-
lichkeit uberflussig.
Die Taste
SEARCH
dient zum schnellen Auffinden des richtigen
Messbereichs im Suchbetrieb.
Zum Messen von Elektrolytkondensatoren
kann
eine
Formierspannung
aus
einer externen Batterie eingespeist
werden.
Durch Einspeisen einer einstellbaren Gleichspannung aus einer externen Batterie sind Messungen der
Sperschichtkapazitat in Abhangigkeit von der Sperrspannung an
Kapazitatsdioden (Varicaps) moglich.
1.2. TECHNISCHE DATEN
Nur Werte mit Toleranzen Oder Grenzen gelten als garantierte
Daten.
Ohne Toleranzen angegebene Werte dienen zur Orientierung
des
Benutzers und stellen
die
Eigenschaften
eines
Durchschnittgerats dar.
Widerstandsmessung (R)
Nennbereich
Messbereiche
:
0,05
£2
-
105 M£2
a. 0,1 £2 1 £2
b. 1 £2 10 £2
c.
10 £2 100 £2
d. 100
n
1 k£2
e. 1 k£2 10 k£2
f.
10
k£2 100 k£2
9-
100 k£2 1 M£2
h. 1 M£2
10
M£2
i.
10 M£2 100 M£2
mit Uberlappung der Teilnenn-
bereiche: Skale
0,5
-
10,5
Gebrauchsfehlergrenzen (siehe Diagramm A,
Seite
46)
—
In den Messbereichen b
... h
—
In den Messbereichen
a und
i
Kapazitatsmessung (C)
Nennbereich
Restkapazitat
C
0
: ±
0,5 %
vom Messwert,
zuziiglich
t
0,15 %
vom
Messbereichsendwert
±1
%
vom
Messwert,
zuziiglich
±
0,2
% vom
Messbereichsendwert
:
0,5
pF
-
1050pF.
0,1
pF
messbar
Cist
=
C^nzeige
—
C
Q
(0,1
pF
= 1,4 mm
Skalenweg
im
Messbereich
i)
:
<
0,5
pF
