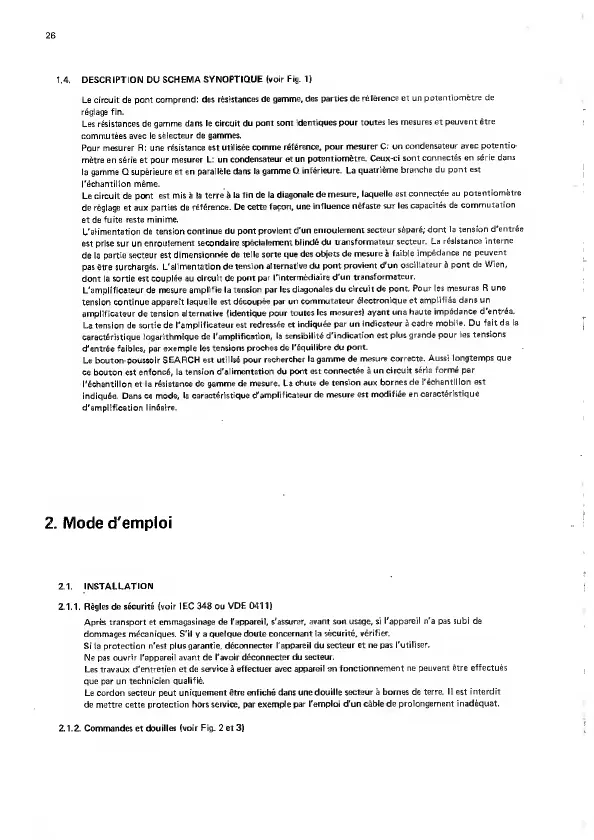

26
1.4.
DESCRIPTION
DU
SCHEMA
SYNOPTIQUE (voir Fig.
1)
Le circuit de pont
comprend: des
resistances de gamme,
des parties de
reference et un
potentiometre de
reglage fin.
Les resistances
de gamme dans le circuit
du pont sont
identiques
pour toutes les
mesures et peuvent etre
commutees avec le
selecteur de gammes.
Pour mesurer R: une
resistance est utilisee
comme
reference, pour
mesurer
C:
un
condensateur avec potentio-
metre en s'drie et pour
mesurer L: un
condensateur et un
potentiometre.
Ceux-ci sont
connectes en serie
dans
la gamme Q
superieure et en parallele dans
la gamme Q
inferieure. La
quatrieme branche du pont
est
I'echantillon
meme.
Le circuit de
pont est mis a la
terre
a
la fin de la
diagonale
de mesure,
laquelle est
connectee au
potentiometre
de
reglage et aux parties de
reference. De cette
facon, une
influence
nefaste sur les
capacites de
commutation
et de
fuite reste
mini me.
L'alimentation de tension
continue du pont
provient d'un
enroulement
secteur separ£; dont
la tension
d'entree
est prise sur un
enroulement secondaire
specialement
blinde du
transformateur
secteur. La
resistance interne
de la
partie secteur est
dimensionnee de telle sorte
que des
objets de
mesure
a
faible
impedance ne
peuvent
pas Stre
surcharges. L'alimentation
de tension
alternative du pont
provient d'un
oscillateur a
pont de Wien,
dont la sortie est
couplee au circuit de
pont par
I'intermediaire d'un
transformateur.
L'amplificateur de mesure
amplifie la tension par
les diagonals du
circuit de pont.
Pour les
mesures R une
tension
continue apparaft laquelle est
dteoupee par un
commutateur
electronique et
amplifiee dans un
amplificateur de tension
alternative (identique
pour toutes les
mesures)
ayant une haute
impedance
d'entree.
La tension de sortie de
l'amplificateur est redressfe
et
indiquee par un
indicateur a cadre
mobile. Du fait
de la
caract6ristique logarithmique
de ('amplification, la
sensibility
d'indication est
plus grande pour
les
tensions
d'entree
faibles, par exemple les
tensions proches de
I'Squilibre du
pont.
Le bouton-poussoir
SEARCH est utilisS
pour rechercher
la gamme de
mesure correcte.
Aussi
longtemps que
ce bouton est
enfonc6, la tension
d'alimentation du pont
est connect^ a
un circuit
s£rie forme par
I’ychantillon et la resistance de
gamme de mesure. La
chute de
tension aux bornes
de I'echantillon
est
indiqufie. Dans ce mode,
la caracteristique
cfamplificateur
de mesure est
modif i£e en
caract6ristique
d'amplification
linfiaire.
2.
Mode
d'emploi
2.1.
INSTALLATION
2.1.1. Regies
de securite (voir I EC
348
ou
VDE 0411)
Apres transport et
emmagasinage
de
I'appareit, s'assurer,
avant son usage, si
I'appareil n'a
pas
subi de
dommages mecaniques. S'il
y
a quelque doute concernant la
securite, verifier.
Si la protection n'est
plus garantie, deconnecter
I'appareil
du
secteur et
ne pas I'utiliser.
Ne
pas
ouvrir
I'appareil
avant de
I'avoir deconnecter du
secteur.
Les travaux d'entretien et de
service
a
effectuer
avec
appareil
en fonctionnement
ne peuvent etre effectues
que par.un technicien
qualifie.
Le
cordon
secteur peut
uniquement etre enfiche dans
une douille secteur a
bornes
de
terre. II est
interdit
de mettre cette protection
hors service, par exemple
par
I'emploi d'un
cable de
prolongement inadequat.
2.1.2. Commandes et douilles (voir
Fig.
2 et3)
