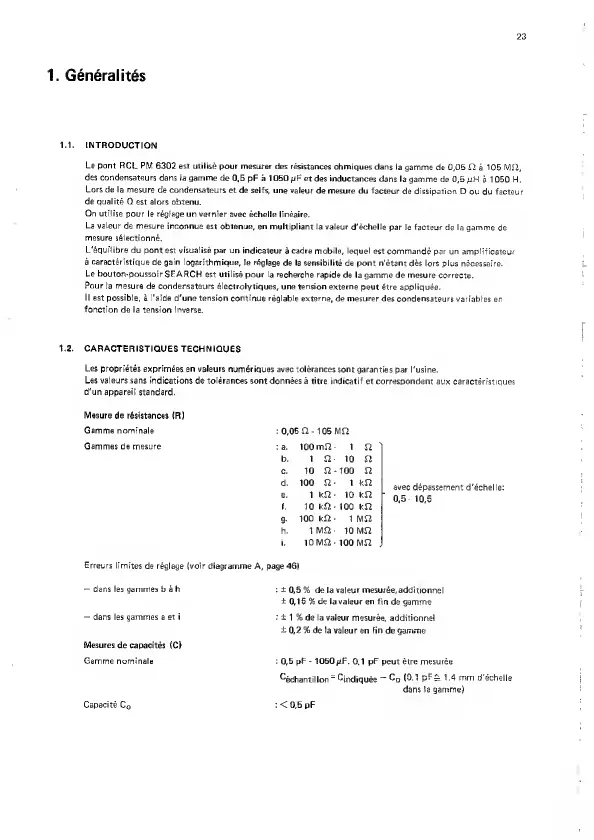

1. General ites
1.1. INTRODUCTION
Le pont RCL PM
6302 est utilise
pour mesurer des resistances ohmiques
dans la
gamme de 0,05 ft
a
105
Mft,
des condensateurs
dans la gamme
de
0,5
pF a 1050 pF et
des inductances dans la
gamme de
0,5 uH a 1050 H.
Lors de la mesure
de condensateurs
et de seifs, une valeur
de mesure du facteur
de dissipation D
ou du facteur
de qualite Q
est alors obtenu.
On utilise
pour le reglage un vernier
avec echelle lineaire.
La valeur
de mesure jnconnue
est obtenue, en
multipliant la valeur d'echelle
par le
facteur
de la gamme
de
mesure s6tectionn£.
L'Squilibre du
pont est visualise par un indicateur
a cadre mobile, lequel est
commande par un amplificateur
a caract^ristique
de gain logarithmique, le reglage
de la sensibilite de pont n'etant
des lors plus necessaire.
Le
bouton-poussoir SEARCH
est utilise pour la recherche
rapide de la gamme de mesure correcte.
Pour la
mesure de condensateurs
6lectrolytiques, une tension externe
peut §tre appliquee.
I! est
possible, a I'aide d'une tension
continue reglable externe, de mesurer des
condensateurs variables en
fonction
de la tension
inverse.
1.2. CARACTERISTIQUES
TECHNIQUES
Les
propri6t6s exprim6es en valeurs
numfiriques avec tolerances soht garanties
par I'usine.
Les valeurs sans
indications de tolerances sont donnees
a
titre
indicatif et correspondent
aux caracteristiques
d'un appareil
standard.
Mesure de
resistances (R)
Gamme nominale
:
0,05
ft-
105 Mft
Gammes de mesure
: a. 100 mft 1
ft
b. 1 ft
10
ft
C.
10 ft 100 ft
d. 100 ft 1 kft
avec
dSpassement d'6chel
e. 1 kft 10 kft
0,5-
10,5
f. 10 kft
100 kft
9-
100 kft
1 Mft
h. 1
Mft
10 Mft
i. 10
Mft
100 Mft
Erreurs
limites de reglage {voir diagramme A, page 46)
—
dans
les gammes bah
—
dans les gammes
a et i
Mesures
de capacites (C)
Gamme
nominale
Capacite
C
Q
:
±
0,5 % de
la valeur mesuree, additionnel
±
0,15 %
de la valeur en fin
de gamme
:
±
1 % de
la valeur
mesuree, additionnel
±
0,2
% de la valeur
en
fin
de
gamme
:
0,5
pF
-
1050
/tF.
0,1
pF
peut etre mesuree
^echantillon
=
Cindiquee
—
C
0
^
^
=
mm
d'echelle
dans la
gamme)
