Philips SDV8622T User Manual

18

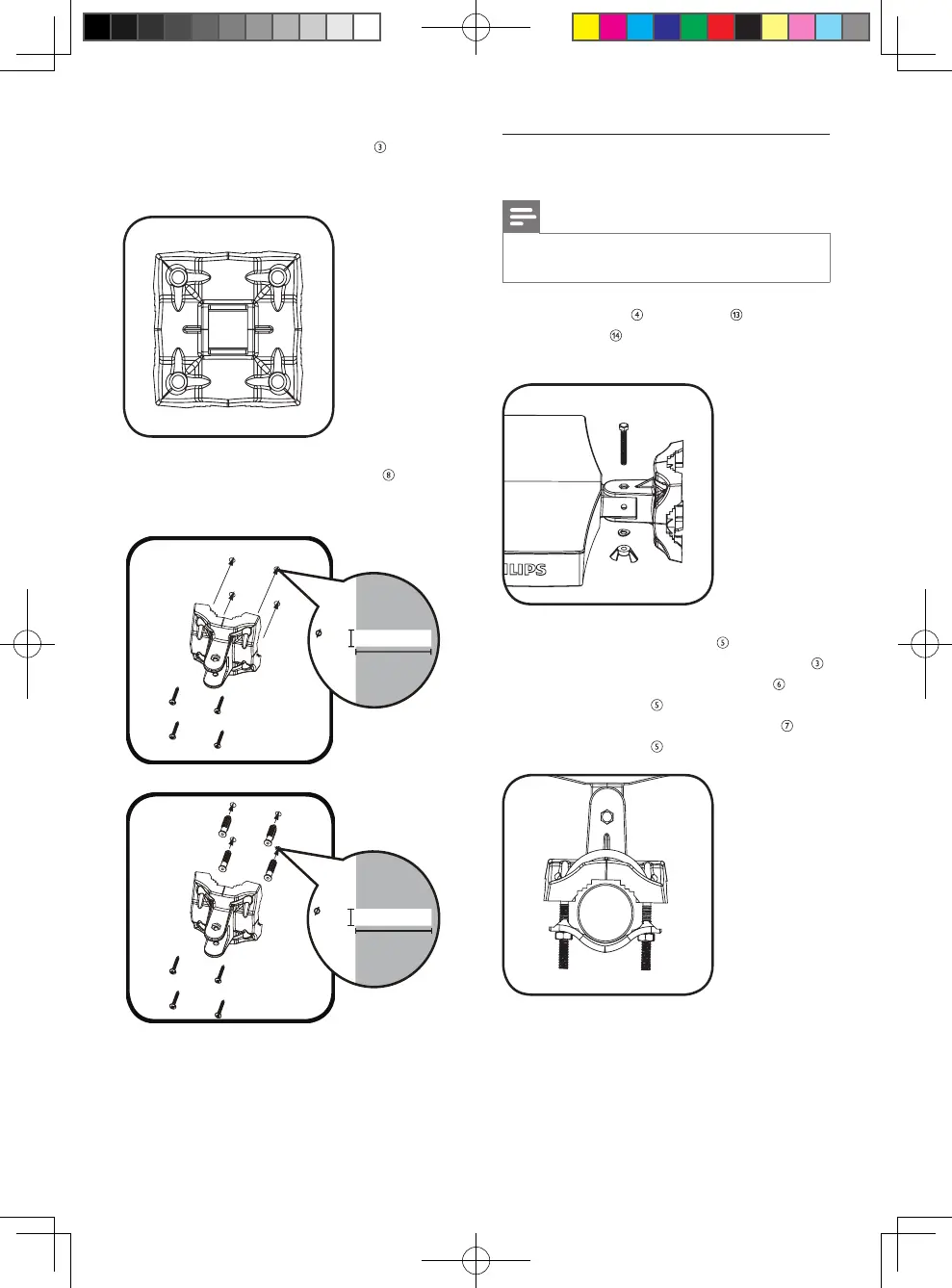

Instalación de montaje en mástil para
exteriores
Nota
Realice todo el ensamblaje sobre el suelo. •
Levante la antena ya armada.
1 Use la tuerca , la arandela y el tornillo
hexagonal para ajustar la antena al
soporte de pared / mástil.
2 Coloque los pernos en U en los
oricios del soporte para pared / mástil .
Deslice las abrazaderas del mástil sobre
los pernos en U . Coloque las cuatro
tuercas con las arandelas de ajuste en
los pernos en U .
2 Utilice los oricios del soporte como
guía para marcar la posición de los
tornillos para madera.
3 Utilice los tornillos para madera para
ajustar rmemente la antena a la pared
de madera.
27±5mm
1.1”±0.2”
3.2mm
(1/8”)
35±5mm
1.4”±0.2”
7.9mm
(5/16”)
ES
DFU_SDV8622T_55_Book.indb 18 2011-6-23 14:42:16

Philips SDV8622T Specifications

General

Dimensions (WxDxH)	7.6 x 1.6 x 10 mm
Antenna cable length	60 m
Packaging tare weight	0.361 kg
Quantity outer carton	1 pc(s)
Supported radio bands	UHF, VHF
Width (cm) outer carton	13.8 cm
Height (cm) outer carton	32 cm
Length (cm) outer carton	24.5 cm
Tare weight outer carton	0.59 kg
Net weight (outer carton)	1.808 lbs
Net weight of outer carton	0.82 kg
Gross weight (outer carton)	3.109 lbs
Gross weight of outer carton	1.41 kg
Package depth	12.6 mm
Package width	230 mm
Package height	330 mm
Package weight	1.181 kg
AC adapter included	Yes

Weight and Dimensions

Depth	40 mm
Width	19.3 mm
Height	25.5 mm
Weight	0.285 g
Depth (imperial)	5 \
Width (imperial)	9.1 \
Height (imperial)	13 \
Tare weight (imperial)	0.796 lbs
Gross weight (imperial)	2.604 lbs
Width outer carton (imperial)	5.4 \
Height outer carton (imperial)	12.6 \
Length outer carton (imperial)	9.6 \
Tare weight outer carton (imperial)	1.301 lbs
